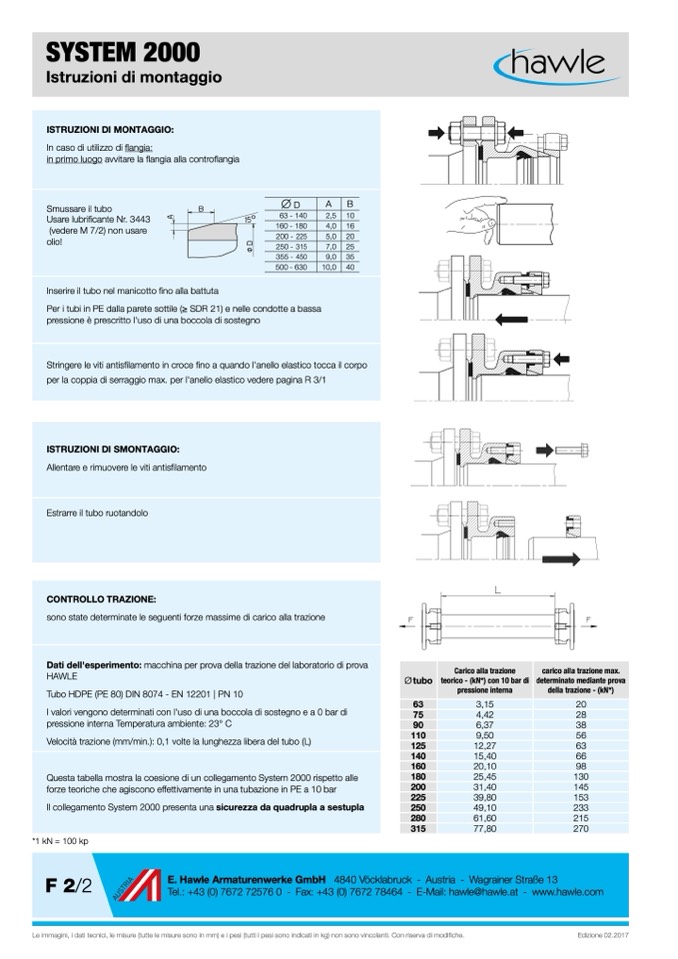

SYSTEM 2000
Istruzioni di montaggio
ISTRUZIONI DI MONTAGGIO:
In caso di utilizzo di flangia:
in primo luogo avvitare la flangia alla controflangia
Smussare il tubo
Usare lubrificante Nr. 3443
(vedere M 7/2) non usare
olio!
Inserire il tubo nel manicotto fino alla battuta
∅
D
A
B
63 - 140
2,5 10
160 - 180
4,0 16
200 - 225
5,0 20
250 - 315
7,0 25
355 - 450
9,0 35
500 - 630
10,0 40
Per i tubi in PE dalla parete sottile (≥ SDR 21) e nelle condotte a bassa
pressione è prescritto l'uso di una boccola di sostegno
Stringere le viti antisfilamento in croce fino a quando l'anello elastico tocca il corpo
per la coppia di serraggio max. per l'anello elastico vedere pagina R 3/1
ISTRUZIONI DI SMONTAGGIO:
Allentare e rimuovere le viti antisfilamento
Estrarre il tubo ruotandolo
CONTROLLO TRAZIONE:
sono state determinate le seguenti forze massime di carico alla trazione
Dati dell'esperimento: macchina per prova della trazione del laboratorio di prova
HAWLE
Tubo HDPE (PE 80) DIN 8074 - EN 12201 | PN 10
I valori vengono determinati con l'uso di una boccola di sostegno e a 0 bar di
pressione interna Temperatura ambiente: 23° C
Velocità trazione (mm/min.): 0,1 volte la lunghezza libera del tubo (L)
Questa tabella mostra la coesione di un collegamento System 2000 rispetto alle
forze teoriche che agiscono effettivamente in una tubazione in PE a 10 bar
Il collegamento System 2000 presenta una sicurezza da quadrupla a sestupla
*1 kN = 100 kp
Carico alla trazione
teorico - (kN*) con 10 bar di
pressione interna
carico alla trazione max.
determinato mediante prova
della trazione - (kN*)
20
28
38
56
63
66
98
130
145
153
233
215
270
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
F 2/2
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
Edizione 02.2017
Ø tubo
63
3,15
75
4,42
90
6,37
110
9,50
125
12,27
140
15,40
160
20,10
180
25,45
200
31,40
225
39,80
250
49,10
280
61,60
315
77,80
