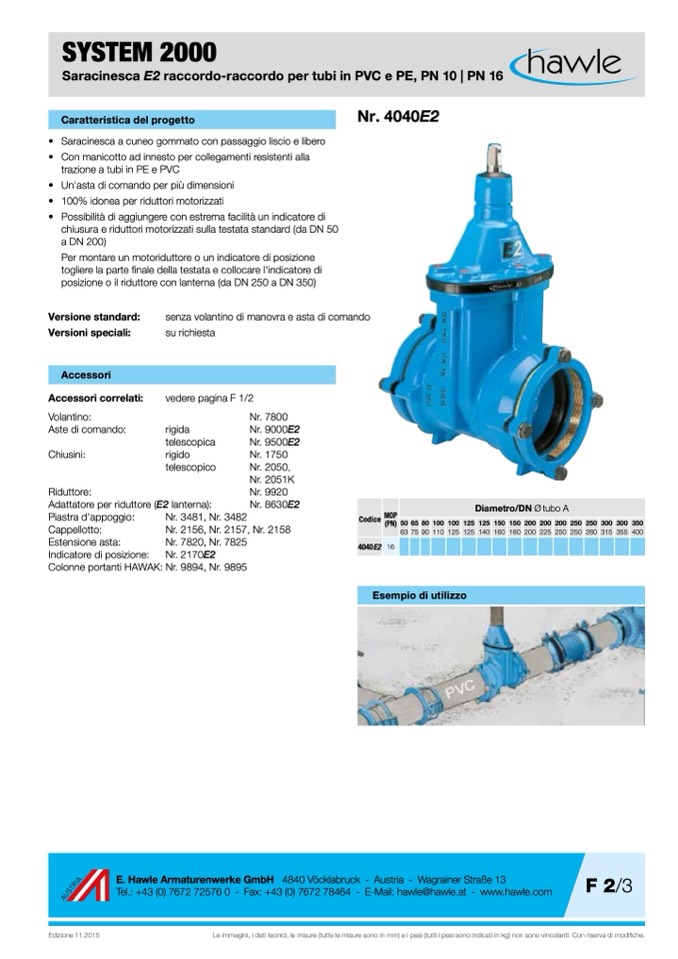

SYSTEM 2000

Saracinesca E2 raccordo-raccordo per tubi in PVC e PE, PN 10 | PN 16

Caratteristica del progetto

• Saracinesca a cuneo gommato con passaggio liscio e libero

• Con manicotto ad innesto per collegamenti resistenti alla

trazione a tubi in PE e PVC

• Un'asta di comando per più dimensioni

• 100% idonea per riduttori motorizzati

• Possibilità di aggiungere con estrema facilità un indicatore di

chiusura e riduttori motorizzati sulla testata standard (da DN 50

a DN 200)

Per montare un motoriduttore o un indicatore di posizione

togliere la parte finale della testata e collocare l'indicatore di

posizione o il riduttore con lanterna (da DN 250 a DN 350)

Nr. 4040E2

Versione standard:

Versioni speciali:

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

senza volantino di manovra e asta di comando

su richiesta

vedere pagina F 1/2

Nr. 7800

Riduttore:

Adattatore per riduttore (E2 lanterna):

rigida

telescopica

rigido

telescopico

Nr. 9000E2

Nr. 9500E2

Nr. 1750

Nr. 2050,

Nr. 2051K

Nr. 9920

Nr. 8630E2

Codice

4040E2

MOP

(PN)

16

Diametro/DN Ø tubo A

50

63

65

75

80

90

100

110

100

125

125

125

125

140

150

160

150

180

200

200

200

225

200

250

250

250

250

280

300

315

300

355

350

400

Piastra d'appoggio:

Cappellotto:

Estensione asta:

Indicatore di posizione:

Colonne portanti HAWAK:

Nr. 3481, Nr. 3482

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 7820, Nr. 7825

Nr. 2170E2

Nr. 9894, Nr. 9895

Esempio di utilizzo

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

F 2/3

Edizione 11.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
