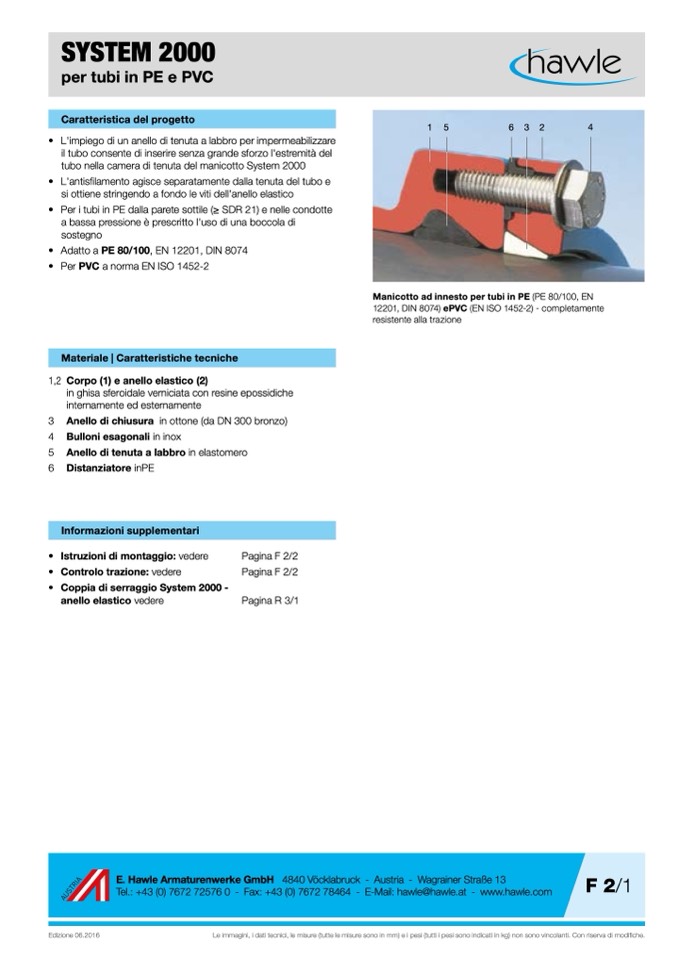

SYSTEM 2000

per tubi in PE e PVC

Caratteristica del progetto

• L'impiego di un anello di tenuta a labbro per impermeabilizzare

il tubo consente di inserire senza grande sforzo l'estremità del

tubo nella camera di tenuta del manicotto System 2000

• L'antisfilamento agisce separatamente dalla tenuta del tubo e

si ottiene stringendo a fondo le viti dell'anello elastico

• Per i tubi in PE dalla parete sottile (≥ SDR 21) e nelle condotte

a bassa pressione è prescritto l'uso di una boccola di

sostegno

• Adatto a PE 80/100, EN 12201, DIN 8074

• Per PVC a norma EN ISO 1452-2

Materiale | Caratteristiche tecniche

1,2 Corpo (1) e anello elastico (2)

in ghisa sferoidale verniciata con resine epossidiche

internamente ed esternamente

3 Anello di chiusura in ottone (da DN 300 bronzo)

4 Bulloni esagonali in inox

5 Anello di tenuta a labbro in elastomero

6 Distanziatore inPE

1

5

6

3

2

4

Manicotto ad innesto per tubi in PE (PE 80/100, EN

12201, DIN 8074) ePVC (EN ISO 1452-2) - completamente

resistente alla trazione

Informazioni supplementari

• Istruzioni di montaggio: vedere

• Controlo trazione: vedere

• Coppia di serraggio System 2000 -

anello elastico vedere

Pagina F 2/2

Pagina F 2/2

Pagina R 3/1

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

F 2/1

Edizione 06.2016

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
