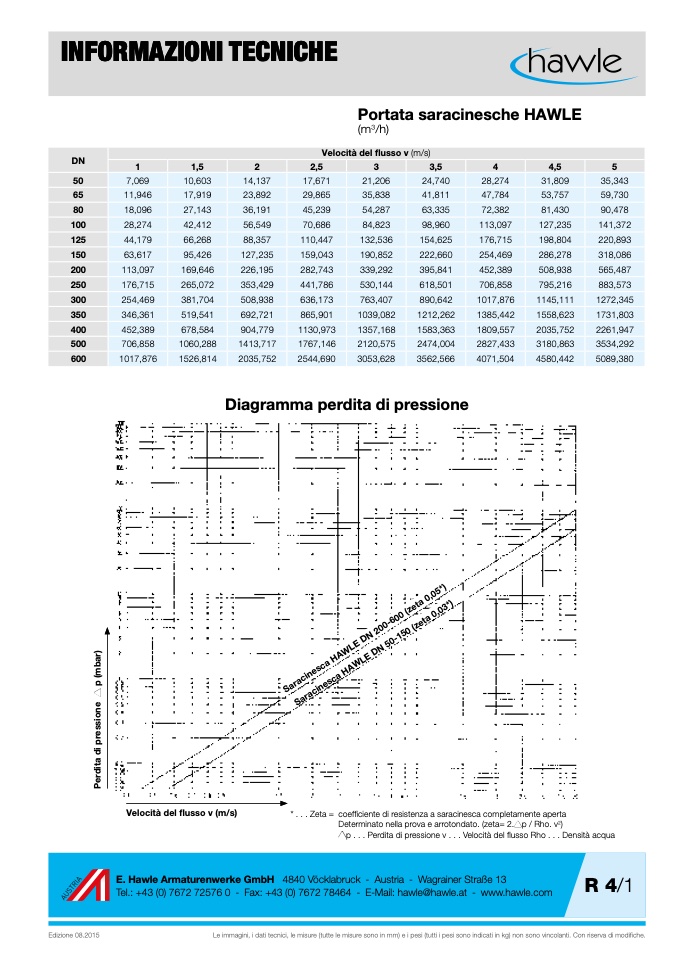

INFORMAZIONI TECNICHE
(m
3
/h)
Portata saracinesche HAWLE
DN
Velocità del flusso v (m/s)
1
1,5
2
2,5
3
3,5
4
4,5
5
50
7,069
10,603
14,137
17,671
21,206
24,740
28,274
31,809
35,343
65
11,946
17,919
23,892
29,865
35,838
41,811
47,784
53,757
59,730
80
18,096
27,143
36,191
45,239
54,287
63,335
72,382
81,430
90,478
100
28,274
42,412
56,549
70,686
84,823
98,960
113,097
127,235
141,372
125
44,179
66,268
88,357
110,447
132,536
154,625
176,715
198,804
220,893
150
63,617
95,426
127,235
159,043
190,852
222,660
254,469
286,278
318,086
200
113,097
169,646
226,195
282,743
339,292
395,841
452,389
508,938
565,487
250
176,715
265,072
353,429
441,786
530,144
618,501
706,858
795,216
883,573
300
254,469
381,704
508,938
636,173
763,407
890,642
1017,876
1145,111
1272,345
350
346,361
519,541
692,721
865,901
1039,082
1212,262
1385,442
1558,623
1731,803
400
452,389
678,584
904,779
1130,973
1357,168
1583,363
1809,557
2035,752
2261,947
500
706,858
1060,288
1413,717
1767,146
2120,575
2474,004
2827,433
3180,863
3534,292
600
1017,876
1526,814
2035,752
2544,690
3053,628
3562,566
4071,504
4580,442
5089,380
Diagramma perdita di pressione
Velocità del flusso v (m/s)
* . . . Zeta = coefficiente di resistenza a saracinesca completamente aperta
Determinato nella prova e arrotondato. (zeta= 2.p / Rho. v
2
)
p . . . Perdita di pressione v . . . Velocità del flusso Rho . . . Densità acqua
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
R 4/1
Edizione 08.2015
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
P
e
r
d
i
t
a
d
i
p
r
e
s
s
i
o
n
e
p
(
m
b
a
r
)
Saracinesca HAWLE DN 200-600 (zeta 0,05*)
Saracinesca HAWLE DN 50-150 (zeta 0,03*)
