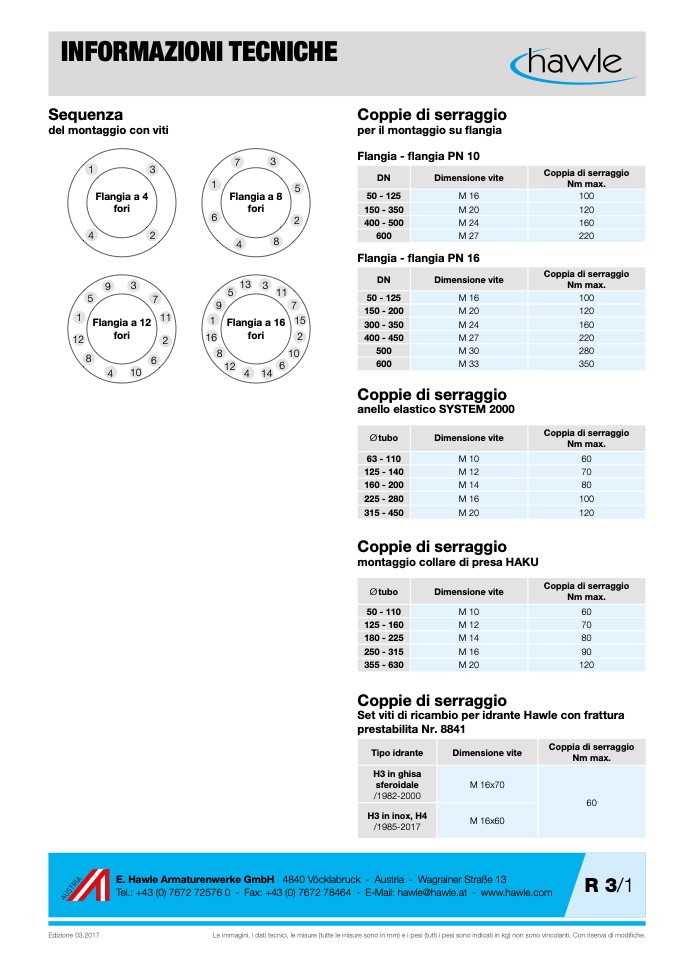

INFORMAZIONI TECNICHE

Sequenza

del montaggio con viti

1

3

7

3

1

Coppie di serraggio

per il montaggio su flangia

Flangia - flangia PN 10

Flangia - flangia PN 16

Coppie di serraggio

anello elastico SYSTEM 2000

Coppie di serraggio

montaggio collare di presa HAKU

Coppie di serraggio

Set viti di ricambio per idrante Hawle con frattura

prestabilita Nr. 8841

DN

Dimensione vite

Coppia di serraggio

Nm max.

50 - 125

M 16

100

150 - 350

M 20

120

400 - 500

M 24

160

600

M 27

220

Flangia a 4

fori

6

4

2

5

2

8

Flangia a 8

fori

4

DN

Dimensione vite

Coppia di serraggio

Nm max.

50 - 125

M 16

100

150 - 200

M 20

120

300 - 350

M 24

160

400 - 450

M 27

220

500

M 30

280

600

M 33

350

9

3

5

1

3

3

11

5

7

9

7

Flangia a 12

11

1 Flangia a 16 15

1

12

fori

2

16

fori

2

8

6

8

10

12

4 14

6

4

10

Ø tubo

Dimensione vite

Coppia di serraggio

Nm max.

63 - 110

M 10

60

125 - 140

M 12

70

160 - 200

M 14

80

225 - 280

M 16

100

315 - 450

M 20

120

Ø tubo

Dimensione vite

Coppia di serraggio

Nm max.

50 - 110

M 10

60

125 - 160

M 12

70

180 - 225

M 14

80

250 - 315

M 16

90

355 - 630

M 20

120

Tipo idrante

Dimensione vite

Coppia di serraggio

Nm max.

H3 in ghisa

sferoidale

/1982-2000

M 16x70

60

H3 in inox, H4

/1985-2017

M 16x60

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

R 3/1

Edizione 03.2017

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
