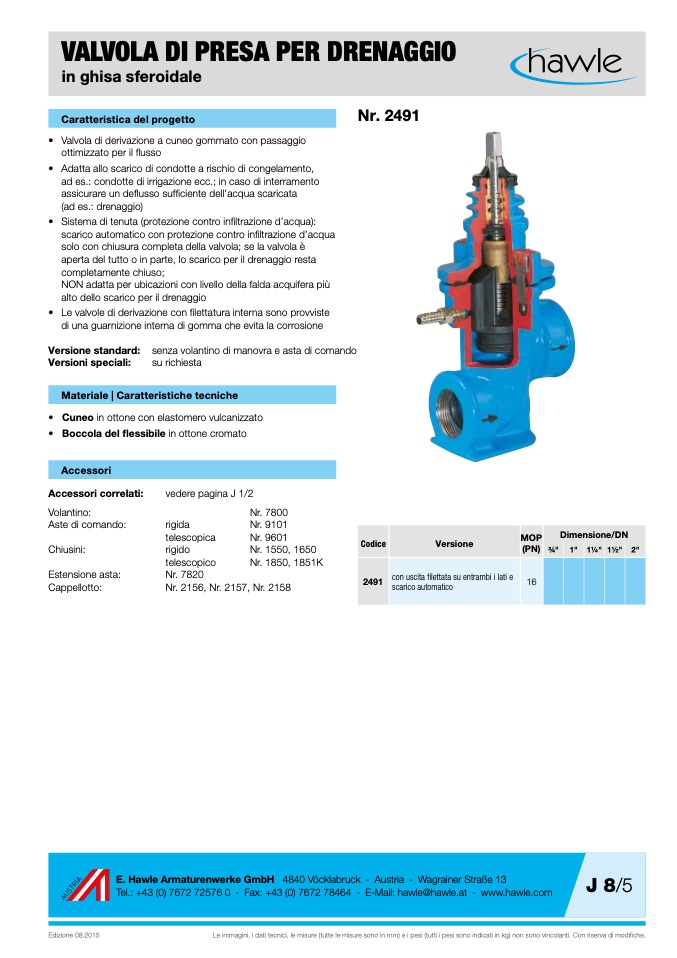

VALVOLA DI PRESA PER DRENAGGIO

in ghisa sferoidale

Caratteristica del progetto

• Valvola di derivazione a cuneo gommato con passaggio

ottimizzato per il flusso

• Adatta allo scarico di condotte a rischio di congelamento,

ad es.: condotte di irrigazione ecc.; in caso di interramento

assicurare un deflusso sufficiente dell'acqua scaricata

(ad es.: drenaggio)

Nr. 2491

• Sistema di tenuta (protezione contro infiltrazione d’acqua):

scarico automatico con protezione contro infiltrazione d’acqua

solo con chiusura completa della valvola; se la valvola è

aperta del tutto o in parte, lo scarico per il drenaggio resta

completamente chiuso;

NON adatta per ubicazioni con livello della falda acquifera più

alto dello scarico per il drenaggio

• Le valvole di derivazione con filettatura interna sono provviste

di una guarnizione interna di gomma che evita la corrosione

Versione standard: senza volantino di manovra e asta di comando

Versioni speciali:

su richiesta

Materiale | Caratteristiche tecniche

• Cuneo in ottone con elastomero vulcanizzato

• Boccola del flessibile in ottone cromato

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

vedere pagina J 1/2

Nr. 7800

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

Codice

Versione

MOP

(PN)

Dimensione/DN

3⁄4"

1"

11⁄4"

11⁄2"

2"

2491

con uscita filettata su entrambi i lati e

scarico automatico

16
