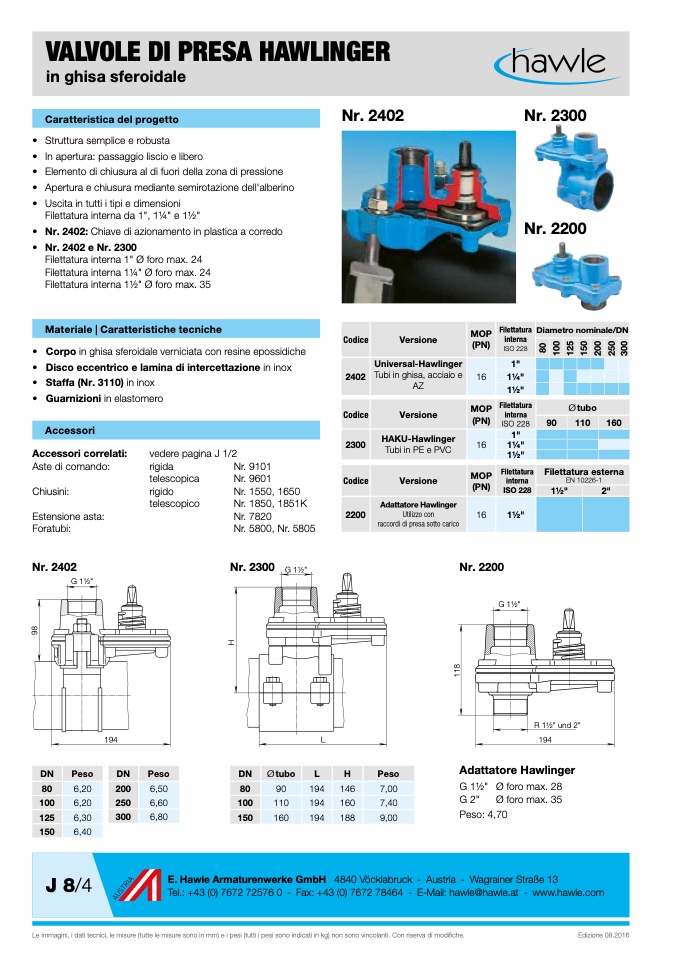

VALVOLE DI PRESA HAWLINGER

in ghisa sferoidale

Caratteristica del progetto

• Struttura semplice e robusta

• In apertura: passaggio liscio e libero

• Elemento di chiusura al di fuori della zona di pressione

• Apertura e chiusura mediante semirotazione dell'alberino

• Uscita in tutti i tipi e dimensioni

Filettatura interna da 1", 11⁄4" e 11⁄2"

• Nr. 2402: Chiave di azionamento in plastica a corredo

• Nr. 2402 e Nr. 2300

Filettatura interna 1" Ø foro max. 24

Filettatura interna 11⁄4" Ø foro max. 24

Filettatura interna 11⁄2" Ø foro max. 35

Materiale | Caratteristiche tecniche

• Corpo in ghisa sferoidale verniciata con resine epossidiche

• Disco eccentrico e lamina di intercettazione in inox

• Staffa (Nr. 3110) in inox

• Guarnizioni in elastomero

Nr. 2402

Nr. 2300

Nr. 2200

MOP Filettatura Diametro nominale/DN

(PN)

interna

Accessori

Accessori correlati:

Aste di comando:

Chiusini:

Estensione asta:

Foratubi:

Nr. 2402

G 11⁄2"

Codice

2402

Codice

2300

Codice

2200

Versione

Universal-Hawlinger

Tubi in ghisa, acciaio e

AZ

Versione

HAKU-Hawlinger

Tubi in PE e PVC

Versione

Adattatore Hawlinger

Utilizzo con

raccordi di presa sotto carico

ISO 228

1"

16

11⁄4"

11⁄2"

MOP Filettatura

(PN)

interna

ISO 228

1"

16

11⁄4"

11⁄2"

MOP Filettatura

(PN)

interna

90

Ø tubo

110

160

194

L

R 11⁄2" und 2"

194

DN

Peso

DN

Peso

DN

Øtubo

L

H

Peso

80

6,20

100

6,20

125

6,30

150

6,40

200

6,50

250

6,60

300

6,80

80

100

150

90

194

146

7,00

110

194

160

7,40

160

194

188

9,00

vedere pagina J 1/2

rigida

telescopica

rigido

telescopico

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

Nr. 7820

Nr. 5800, Nr. 5805

Filettatura esterna

EN 10226-1

Nr. 2300

G 11⁄2"

Nr. 2200

G 11⁄2"

1

1

8

H

9

8

8

0

1

0

0

1

2

5

1

5

0

2

0

0

2

5

0

3

0

0

Adattatore Hawlinger

G 11⁄2" Ø foro max. 28

G 2"

Ø foro max. 35

Peso: 4,70

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

E. Hawle Armaturenwerke GmbH

J 8/4

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2016

16

ISO 228

11⁄2"

2"

11⁄2"
