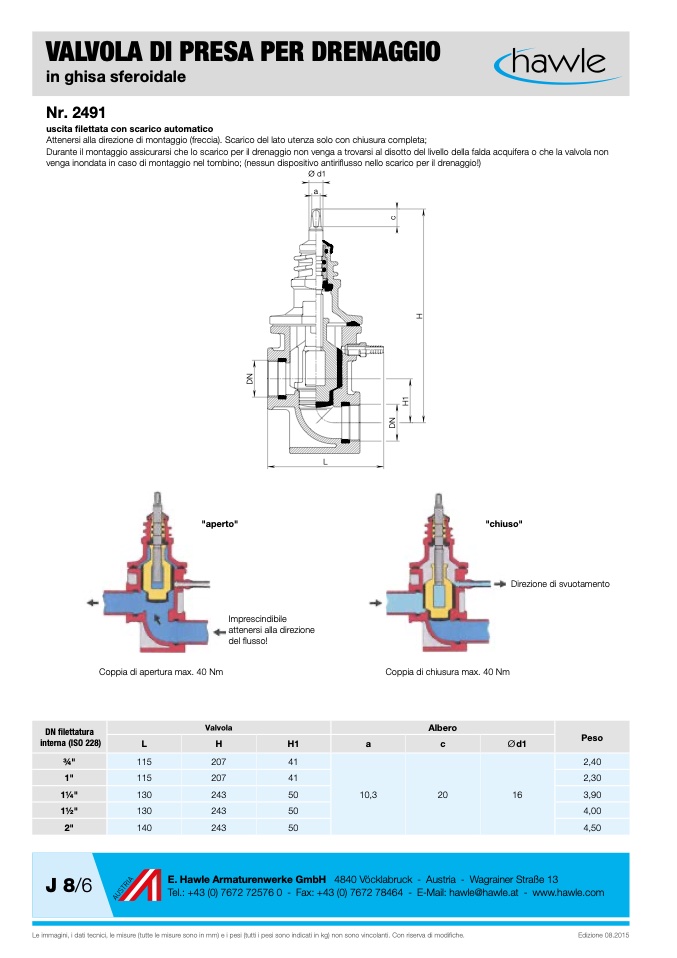

VALVOLA DI PRESA PER DRENAGGIO

in ghisa sferoidale

Nr. 2491

uscita filettata con scarico automatico

Attenersi alla direzione di montaggio (freccia). Scarico del lato utenza solo con chiusura completa;

Durante il montaggio assicurarsi che lo scarico per il drenaggio non venga a trovarsi al disotto del livello della falda acquifera o che la valvola non

venga inondata in caso di montaggio nel tombino; (nessun dispositivo antiri

flusso nello scarico per il drenaggio!)

D

N

D

N

c

H

1

H

DN filettatura

interna (ISO 228)

Valvola

Peso

2,40

2,30

16

3,90

4,00

4,50

Coppia di apertura max. 40 Nm

Coppia di chiusura max. 40 Nm

Albero

3⁄4"

115

207

1"

115

207

11⁄4"

130

243

11⁄2"

130

243

2"

140

243

41

41

50

50

50

10,3

20

"aperto"

"chiuso"

Imprescindibile

attenersi alla direzione

del flusso!

Ø d1

a

L

L

H

H1

a

c

Ød1

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 8/6

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2015

Direzione di svuotamento
