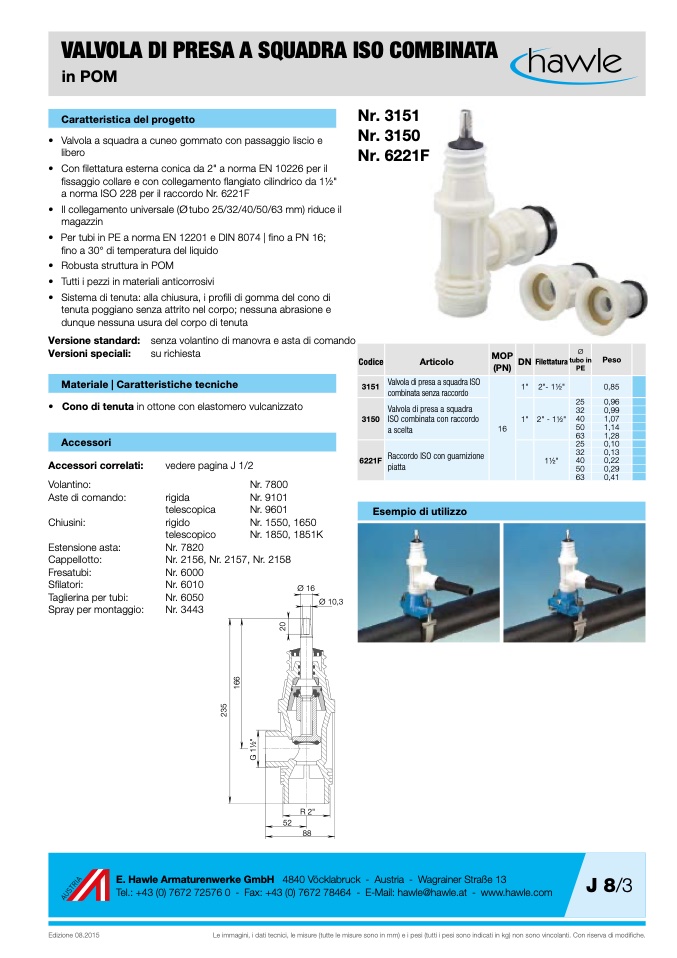

VALVOLA DI PRESA A SQUADRA ISO COMBINATA

in POM

Caratteristica del progetto

• Valvola a squadra a cuneo gommato con passaggio liscio e

libero

Nr. 3151

Nr. 3150

Nr. 6221F

• Con filettatura esterna conica da 2" a norma EN 10226 per il

fissaggio collare e con collegamento flangiato cilindrico da 11⁄2"

a norma ISO 228 per il raccordo Nr. 6221F

• Il collegamento universale (Ø tubo 25/32/40/50/63 mm) riduce il

magazzin

• PertubiinPEanormaEN12201eDIN8074|finoaPN16;

fino a 30° di temperatura del liquido

• Robusta struttura in POM

• Tutti i pezzi in materiali anticorrosivi

• Sistema di tenuta: alla chiusura, i profili di gomma del cono di

tenuta poggiano senza attrito nel corpo; nessuna abrasione e

dunque nessuna usura del corpo di tenuta

Versione standard: senza volantino di manovra e asta di comando

Versioni speciali:

su richiesta

Materiale | Caratteristiche tecniche

• Cono di tenuta in ottone con elastomero vulcanizzato

Codice

3151

3150

6221F

Articolo

MOP

(PN)

Ø

DN Filettatura tubo

PE

in

Peso

0,85

0,96

0,99

1,07

1,14

1,28

0,10

0,13

0,22

0,29

0,41

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

Fresatubi:

Sfilatori:

Taglierina per tubi:

Spray per montaggio:

vedere pagina J 1/2

Nr. 7800

Edizione 08.2015

J 8/3

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 6000

Nr. 6010

Nr. 6050

Nr. 3443

Ø 16

Ø 10,3

E. Hawle Armaturenwerke GmbH

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

Esempio di utilizzo

R 2"

52

88

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

Valvola di presa a squadra ISO

1"

combinata senza raccordo

Valvola di presa a squadra

ISO combinata con raccordo

1"

2"- 11⁄2"

2" - 11⁄2"

11⁄2"

25

32

40

50

63

25

32

40

50

63

a scelta

Raccordo ISO con guarnizione

piatta

16

G

1

1

⁄

2

"

2

3

5

1

6

6

2

0
