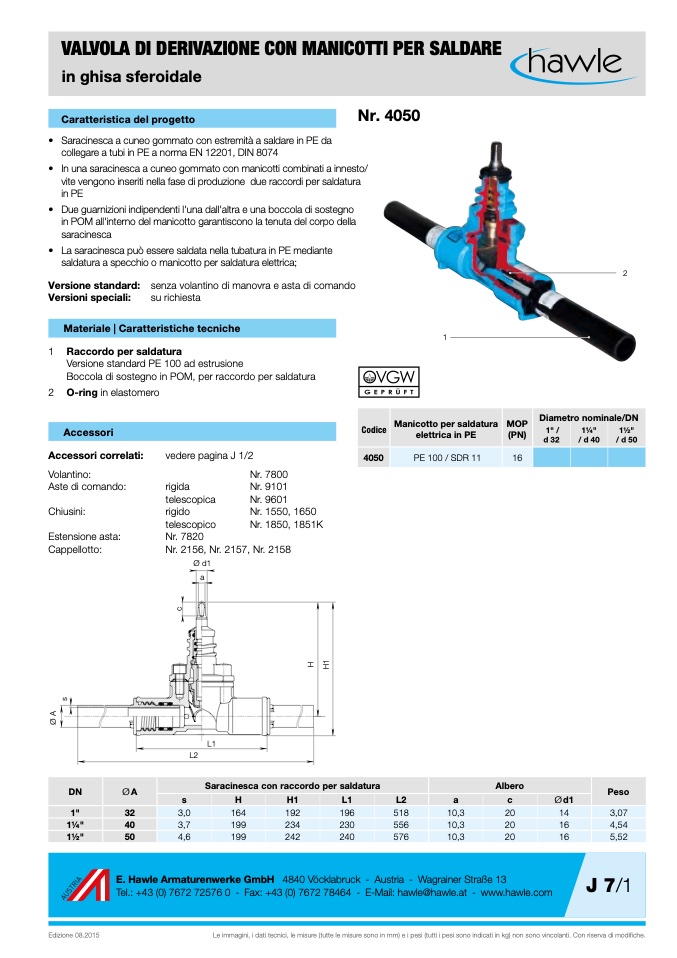

VALVOLA DI DERIVAZIONE CON MANICOTTI PER SALDARE

in ghisa sferoidale

Caratteristica del progetto

Nr. 4050

• Saracinesca a cuneo gommato con estremità a saldare in PE da

collegare a tubi in PE a norma EN 12201, DIN 8074

• In una saracinesca a cuneo gommato con manicotti combinati a innesto/

vite vengono inseriti nella fase di produzione due raccordi per saldatura

in PE

• Due guarnizioni indipendenti l'una dall'altra e una boccola di sostegno

in POM all'interno del manicotto garantiscono la tenuta del corpo della

saracinesca

• La saracinesca può essere saldata nella tubatura in PE mediante

saldatura a specchio o manicotto per saldatura elettrica;

Versione standard: senza volantino di manovra e asta di comando

Versioni speciali:

su richiesta

2

Diametro nominale/DN

1

2

Materiale | Caratteristiche tecniche

Raccordo per saldatura

Versione standard PE 100 ad estrusione

Boccola di sostegno in POM, per raccordo per saldatura

1

Manicotto per saldatura MOP

O-ring in elastomero

Accessori

Codice

4050

elettrica in PE

PE 100 / SDR 11

(PN)

16

1" /

d 32

11⁄4"

11⁄2"

Accessori correlati:

Volantino:

Aste di comando:

vedere pagina J 1/2

Nr. 7800

Chiusini:

Estensione asta:

Cappellotto:

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

DN

Ø A

Saracinesca con raccordo per saldatura

Albero

Peso

1"

32

3,0

11⁄4"

40

3,7

11⁄2"

50

4,6

164

192

196

518

10,3

20

14

3,07

199

234

230

556

10,3

20

16

4,54

199

242

240

576

10,3

20

16

5,52

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Ø d1

a

L1

L2

s

H

H1

L1

L2

a

c

Ød1

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 7/1

Edizione 08.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

/ d 40

/ d 50

Ø

A

s

H

H

1

c
