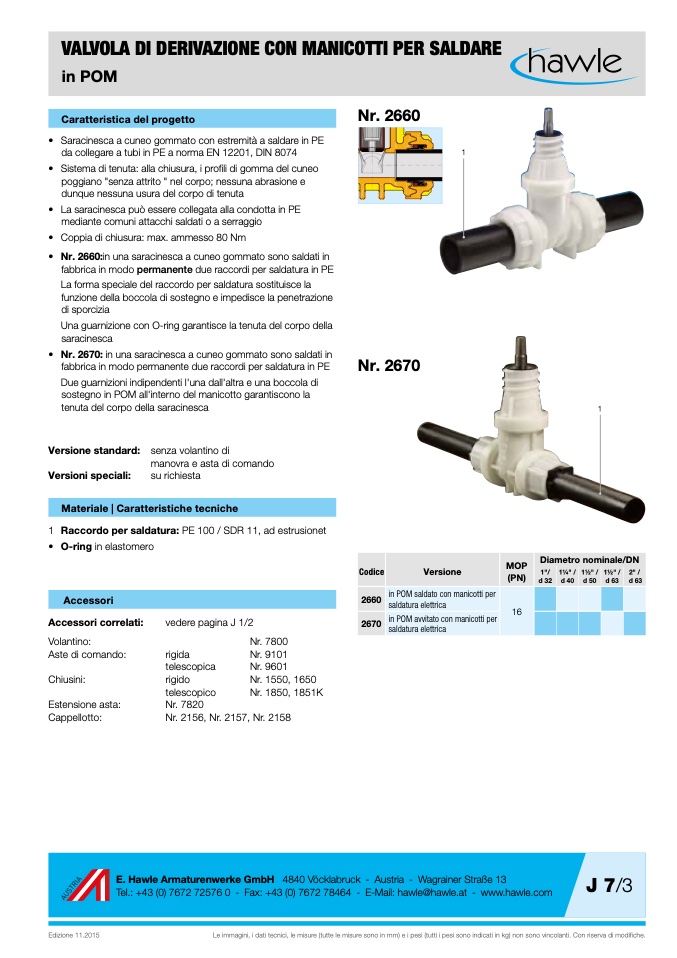

VALVOLA DI DERIVAZIONE CON MANICOTTI PER SALDARE

in POM

Caratteristica del progetto

• Saracinesca a cuneo gommato con estremità a saldare in PE

da collegare a tubi in PE a norma EN 12201, DIN 8074

• Sistema di tenuta: alla chiusura, i profili di gomma del cuneo

poggiano "senza attrito " nel corpo; nessuna abrasione e

dunque nessuna usura del corpo di tenuta

• La saracinesca può essere collegata alla condotta in PE

mediante comuni attacchi saldati o a serraggio

• Coppia di chiusura: max. ammesso 80 Nm

• Nr. 2660:in una saracinesca a cuneo gommato sono saldati in

Nr. 2660

fabbrica in modo permanente due raccordi per saldatura in PE

La forma speciale del raccordo per saldatura sostituisce la

funzione della boccola di sostegno e impedisce la penetrazione

di sporcizia

Una guarnizione con O-ring garantisce la tenuta del corpo della

saracinesca

• Nr. 2670: in una saracinesca a cuneo gommato sono saldati in

fabbrica in modo permanente due raccordi per saldatura in PE

Due guarnizioni indipendenti l'una dall'altra e una boccola di

sostegno in POM all'interno del manicotto garantiscono la

tenuta del corpo della saracinesca

Versione standard: senza volantino di

manovra e asta di comando

Versioni speciali:

su richiesta

Materiale | Caratteristiche tecniche

1 Raccordo per saldatura: PE 100 / SDR 11, ad estrusionet

• O-ring in elastomero

Nr. 2670

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

Estensione asta:

Cappellotto:

2660

in POM saldato con manicotti per

saldatura elettrica

16

vedere pagina J 1/2

Nr. 7800

2670

in POM avvitato con manicotti per

saldatura elettrica

rigida

telescopica

rigido

telescopico

Nr. 7820

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 9101

Nr. 9601

Nr. 1550, 1650

Nr. 1850, 1851K

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 7/3

Edizione 11.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

MOP

Codice

Versione

(PN)

Diametro nominale/DN

1

1"/

d 32

11⁄4" /

d 40

11⁄2" /

d 50

11⁄2" /

d 63

2" /

d 63

1
