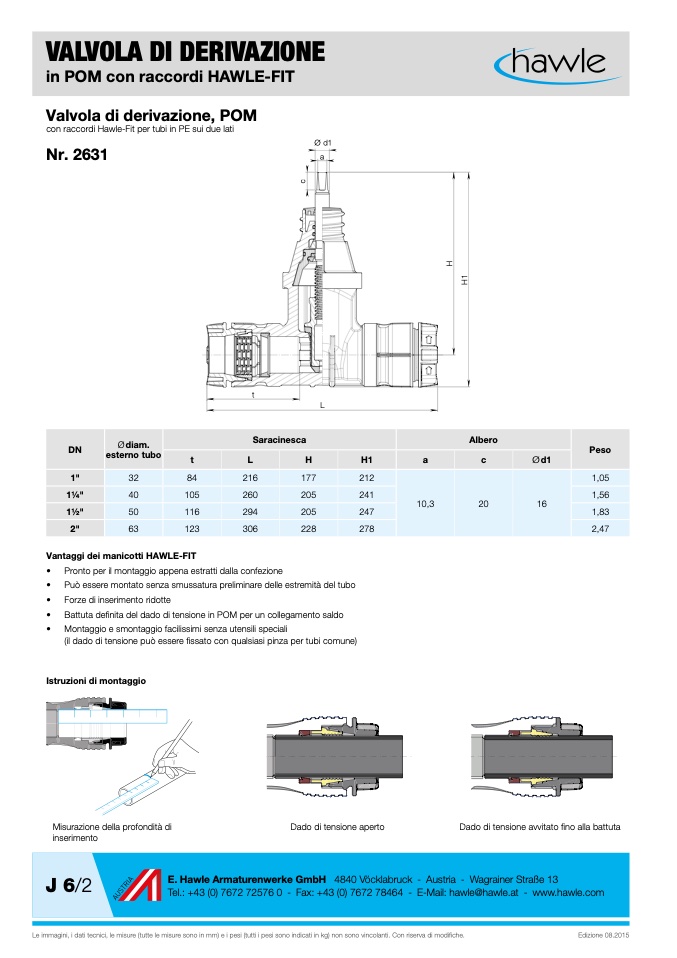

VALVOLA DI DERIVAZIONE

in POM con raccordi HAWLE-FIT

Valvola di derivazione, POM

con raccordi Hawle-Fit per tubi in PE sui due lati

Nr. 2631

Ø d1

a

H

H

1

c

DN

1"

11⁄4"

11⁄2"

2"

Ø diam.

32

84

40 105

50 116

63 123

Albero

Peso

Vantaggi dei manicotti HAWLE-FIT

• Pronto per il montaggio appena estratti dalla confezione

• Può essere montato senza smussatura preliminare delle estremità del tubo

• Forze di inserimento ridotte

• Battuta definita del dado di tensione in POM per un collegamento saldo

• Montaggio e smontaggio facilissimi senza utensili speciali

(il dado di tensione può essere fissato con qualsiasi pinza per tubi comune)

Istruzioni di montaggio

Misurazione della profondità di

Dado di tensione aperto

inserimento

Dado di tensione avvitato fino alla battuta

t

216

177

212

260

205

241

294

205

247

306

228

278

10,3

1,05

1,56

20

16

1,83

2,47

L

Saracinesca

esterno tubo

t

L

H

H1

a

c

Ø d1

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 6/2

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2015
