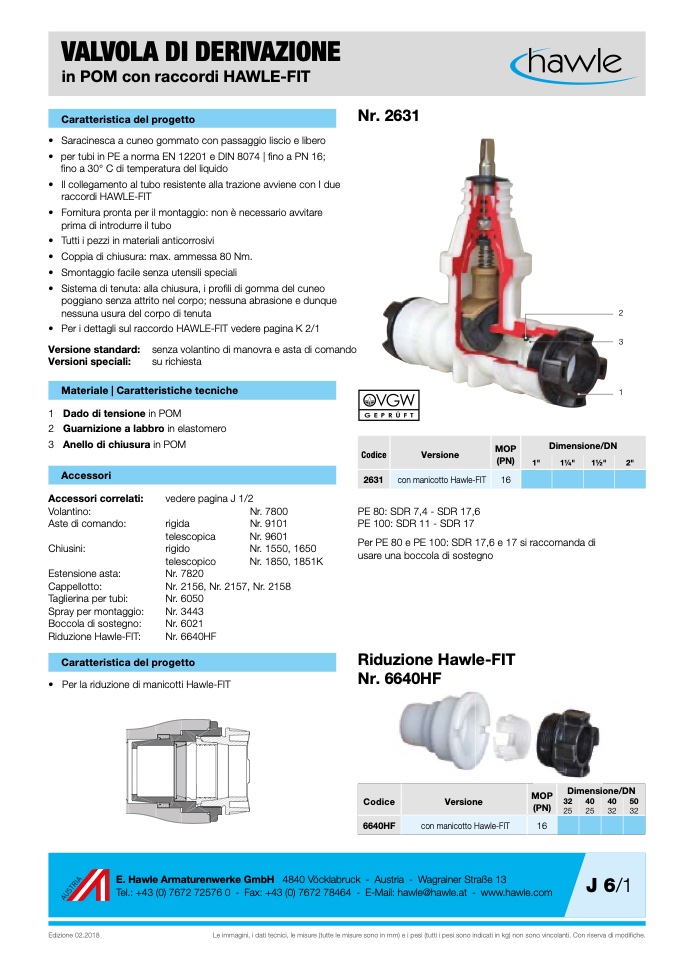

VALVOLA DI DERIVAZIONE
in POM con raccordi HAWLE-FIT
Caratteristica del progetto
• Saracinesca a cuneo gommato con passaggio liscio e libero
• per tubi in PE a norma EN 12201 e DIN 8074 | fino a PN 16;
fino a 30° C di temperatura del liquido
• Il collegamento al tubo resistente alla trazione avviene con I due
raccordi HAWLE-FIT
• Fornitura pronta per il montaggio: non è necessario avvitare
prima di introdurre il tubo
• Tutti i pezzi in materiali anticorrosivi
• Coppia di chiusura: max. ammessa 80 Nm.
• Smontaggio facile senza utensili speciali
• Sistema di tenuta: alla chiusura, i profili di gomma del cuneo
poggiano senza attrito nel corpo; nessuna abrasione e dunque
nessuna usura del corpo di tenuta
• Per i dettagli sul raccordo HAWLE-FIT vedere pagina K 2/1
Versione standard: senza volantino di manovra e asta di comando
Versioni speciali:
su richiesta
Materiale | Caratteristiche tecniche
Nr. 2631
1
2
3
Dado di tensione in POM
Guarnizione a labbro in elastomero
Anello di chiusura in POM
Codice
2631
Versione
MOP
(PN)
con manicotto Hawle-FIT
16
Dimensione/DN
11⁄4"
11⁄2"
Accessori
Accessori correlati:
Volantino:
Aste di comando:
Chiusini:
Estensione asta:
Cappellotto:
Taglierina per tubi:
Spray per montaggio:
Boccola di sostegno:
Riduzione Hawle-FIT:
vedere pagina J 1/2
Nr. 7800
PE 80: SDR 7,4 - SDR 17,6
PE 100: SDR 11 - SDR 17
Caratteristica del progetto
• Per la riduzione di manicotti Hawle-FIT
Riduzione Hawle-FIT
Nr. 6640HF
Codice
Versione
Edizione 02.2018
J 6/1
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
rigida
telescopica
rigido
telescopico
Nr. 7820
Nr. 2156, Nr. 2157, Nr. 2158
Nr. 6050
Nr. 3443
Nr. 6021
Nr. 6640HF
Nr. 9101
Nr. 9601
Nr. 1550, 1650
Nr. 1850, 1851K
Per PE 80 e PE 100: SDR 17,6 e 17 si raccomanda di
usare una boccola di sostegno
6640HF
con manicotto Hawle-FIT
16
4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
E. Hawle Armaturenwerke GmbH
1"
2"
MOP
Dimensione/DN
(PN)
32
40
40
50
25
25
32
32
2
3
1
