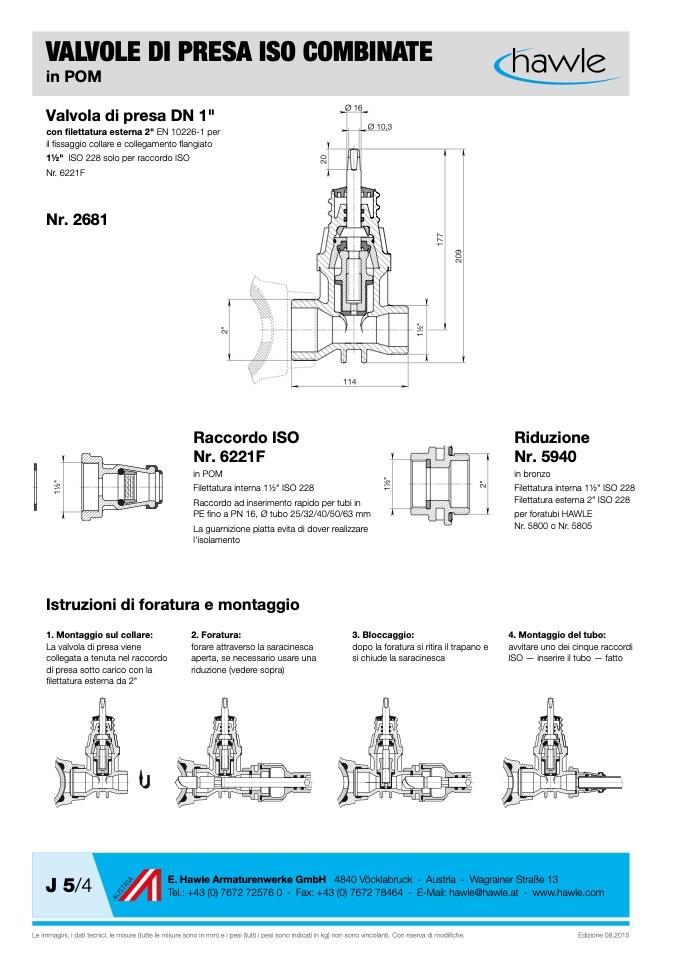

VALVOLE DI PRESA ISO COMBINATE

in POM

Valvola di presa DN 1"

con filettatura esterna 2" EN 10226-1 per

il fissaggio collare e collegamento flangiato

Ø 16

Ø 10,3

11⁄2" ISO 228 solo per raccordo ISO

Nr. 6221F

Nr. 2681

Istruzioni di foratura e montaggio

1. Montaggio sul collare:

La valvola di presa viene

collegata a tenuta nel raccordo

di presa sotto carico con la

filettatura esterna da 2"

2. Foratura:

forare attraverso la saracinesca

aperta, se necessario usare una

riduzione (vedere sopra)

3. Bloccaggio:

dopo la foratura si ritira il trapano e

si chiude la saracinesca

Raccordo ISO

Nr. 6221F

in POM

Filettatura interna 11⁄2" ISO 228

Riduzione

Nr. 5940

in bronzo

Filettatura interna 11⁄2" ISO 228

Filettatura esterna 2" ISO 228

per foratubi HAWLE

Nr. 5800 o Nr. 5805

4. Montaggio del tubo:

avvitare uno dei cinque raccordi

ISO — inserire il tubo — fatto

Raccordo ad inserimento rapido per tubi in

PE fino a PN 16, Ø tubo 25/32/40/50/63 mm

La guarnizione piatta evita di dover realizzare

l'isolamento

E. Hawle Armaturenwerke GmbH

114

1

1

⁄

2

"

1

1

⁄

2

"

2

"

2

"

1

1

⁄

2

"

1

7

7

2

0

9

2

0

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

J 5/4

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2015
