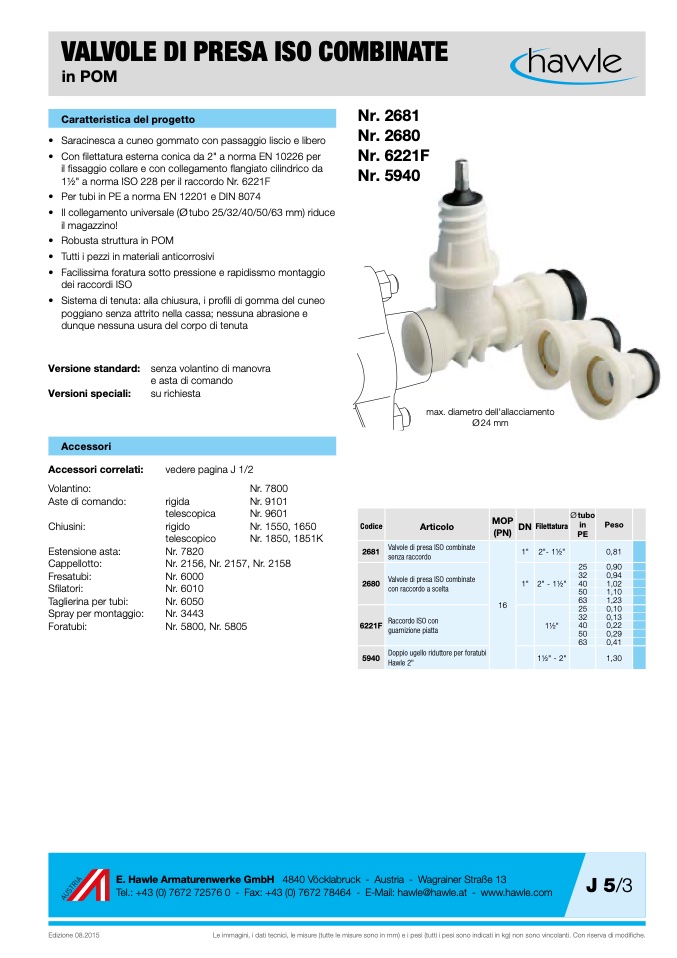

VALVOLE DI PRESA ISO COMBINATE
in POM
Caratteristica del progetto
• Saracinesca a cuneo gommato con passaggio liscio e libero
• Con filettatura esterna conica da 2" a norma EN 10226 per
il fissaggio collare e con collegamento flangiato cilindrico da
11⁄2" a norma ISO 228 per il raccordo Nr. 6221F
• Per tubi in PE a norma EN 12201 e DIN 8074
• Il collegamento universale (Ø tubo 25/32/40/50/63 mm) riduce
il magazzino!
• Robusta struttura in POM
• Tutti i pezzi in materiali anticorrosivi
• Facilissima foratura sotto pressione e rapidissmo montaggio
dei raccordi ISO
• Sistema di tenuta: alla chiusura, i profili di gomma del cuneo
poggiano senza attrito nella cassa; nessuna abrasione e
dunque nessuna usura del corpo di tenuta
Nr. 2681
Nr. 2680
Nr. 6221F
Nr. 5940
Versione standard:
Versioni speciali:
Accessori
Accessori correlati:
Volantino:
Aste di comando:
Chiusini:
Estensione asta:
Cappellotto:
Fresatubi:
Sfilatori:
Taglierina per tubi:
Spray per montaggio:
Foratubi:
senza volantino di manovra
e asta di comando
su richiesta
vedere pagina J 1/2
Nr. 7800
max. diametro dell'allacciamento
Ø 24 mm
rigida
telescopica
rigido
telescopico
Nr. 7820
Nr. 2156, Nr. 2157, Nr. 2158
Nr. 6000
Nr. 9101
Nr. 9601
Nr. 1550, 1650
Nr. 1850, 1851K
Codice
Articolo
MOP
(PN)
DN
Filettatura
Ø tubo
in
PE
Peso
2681
Valvole di presa ISO combinate
senza raccordo
16
1"
2"- 11⁄2"
0,81
2680
Valvole di presa ISO combinate
con raccordo a scelta
1"
2" - 11⁄2"
25
0,90
32
0,94
40
1,02
50
1,10
63
1,23
6221F
Raccordo ISO con
guarnizione piatta
11⁄2"
25
0,10
32
0,13
40
0,22
50
0,29
63
0,41
5940
Doppio ugello riduttore per foratubi
Hawle 2"
11⁄2" - 2"
1,30
Nr. 6010
Nr. 6050
Nr. 3443
Nr. 5800, Nr. 5805
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
J 5/3
Edizione 08.2015
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
