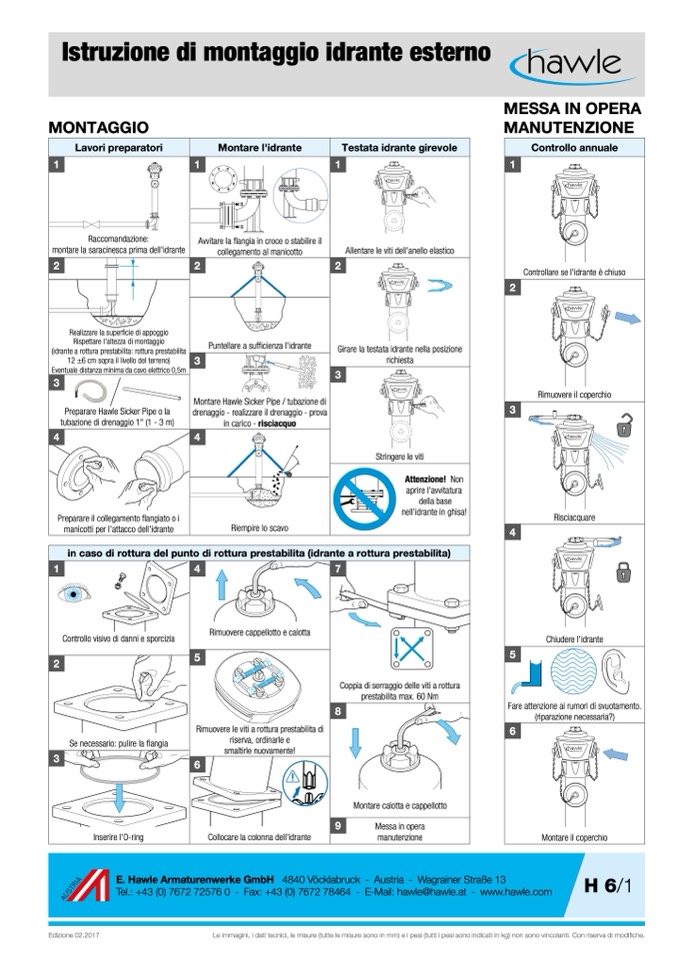

Istruzione di montaggio idrante esterno
MESSA IN OPERA
MONTAGGIO
MANUTENZIONE
Lavori preparatori
Montare l'idrante
Testata idrante girevole
1
1
7
3
1
1
1
5
Raccomandazione:
montare la saracinesca prima dell'idrante
6
2
4
8
Avvitare la flangia in croce o stabilire il
collegamento al manicotto
Allentare le viti dell'anello elastico
Controllo annuale
Controllare se l'idrante è chiuso
2
3
4
5
Fare attenzione ai rumori di svuotamento.
(riparazione necessaria?)
6
2
2
2
Realizzare la superficie di appoggio
Rispettare l'altezza di montaggio
(idrante a rottura prestabilita: rottura prestabilita
12 ±6 cm sopra il livello del terreno)
Eventuale distanza minima da cavo elettrico 0,5m
3
Puntellare a sufficienza l'idrante
3
Preparare Hawle Sicker Pipe o la
tubazione di drenaggio 1" (1 - 3 m)
4
4
Preparare il collegamento flangiato o i
manicotti per l'attacco dell'idrante
Stringere le viti
Attenzione! Non
aprire l'avvitatura
della base
nell'idrante in ghisa!
Risciacquare
Chiudere l'idrante
Se necessario: pulire la flangia
Rimuovere le viti a rottura prestabilita di
riserva, ordinarle e
smaltirle nuovamente!
6
Coppia di serraggio delle viti a rottura
prestabilita max. 60 Nm
8
9
Inserire l'O-ring
Collocare la colonna dell'idrante
Montare calotta e cappellotto
Messa in opera
manutenzione
Montare il coperchio
3
Girare la testata idrante nella posizione
richiesta
Montare Hawle Sicker Pipe / tubazione di
drenaggio - realizzare il drenaggio - prova
in carico - risciacquo
Rimuovere il coperchio
Riempire lo scavo
in caso di rottura del punto di rottura prestabilita (idrante a rottura prestabilita)
1
4
7
Controllo visivo di danni e sporcizia
Rimuovere cappellotto e calotta
