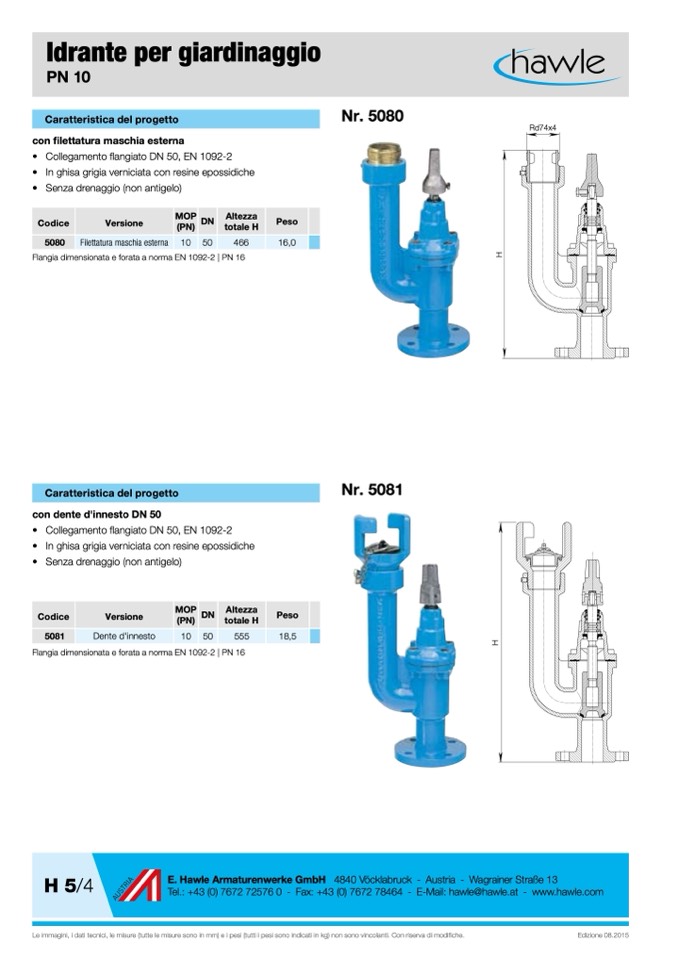

Idrante per giardinaggio

PN 10

Caratteristica del progetto

con filettatura maschia esterna

• Collegamento flangiato DN 50, EN 1092-2

• In ghisa grigia verniciata con resine epossidiche

• Senza drenaggio (non antigelo)

Nr. 5080

Rd74x4

Codice

Versione

5080

Filettatura maschia esterna 10 50

466

16,0

Flangia dimensionata e forata a norma EN 1092-2 | PN 16

Caratteristica del progetto

con dente d'innesto DN 50

• Collegamento flangiato DN 50, EN 1092-2

• In ghisa grigia verniciata con resine epossidiche

• Senza drenaggio (non antigelo)

Nr. 5081

Codice

Versione

5081

Dente d'innesto

10 50

555

18,5

Flangia dimensionata e forata a norma EN 1092-2 | PN 16

MOP

DN

Altezza

Peso

(PN)

totale H

MOP

DN

Altezza

Peso

(PN)

totale H

H

H

E. Hawle Armaturenwerke GmbH

4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

H 5/4

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Edizione 08.2015
