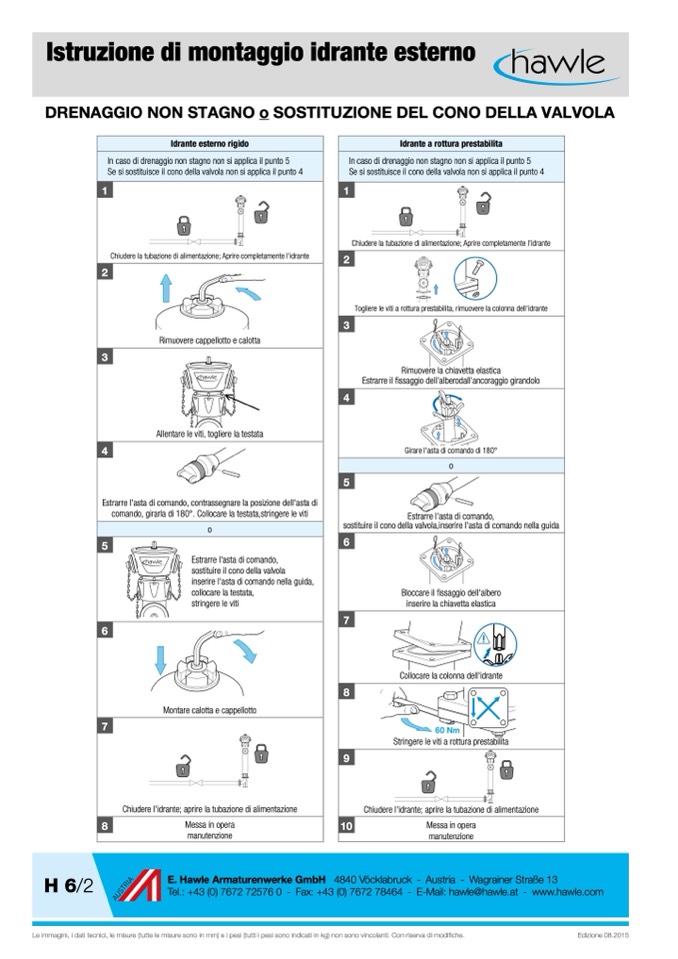

Istruzione di montaggio idrante esterno

DRENAGGIO NON STAGNO o SOSTITUZIONE DEL CONO DELLA VALVOLA

2

3

4

Chiudere la tubazione di alimentazione; Aprire completamente l'idrante

2

3

4

5

5

6

7

8

Estrarre l'asta di comando,

sostituire il cono della valvola

inserire l'asta di comando nella guida,

collocare la testata,

stringere le viti

Montare calotta e cappellotto

Chiudere l'idrante; aprire la tubazione di alimentazione

Messa in opera

manutenzione

6

7

8

9

Bloccare il fissaggio dell'albero

inserire la chiavetta elastica

Collocare la colonna dell'idrante

60 Nm

Stringere le viti a rottura prestabilita

Chiudere l'idrante; aprire la tubazione di alimentazione

Idrante esterno rigido

In caso di drenaggio non stagno non si applica il punto 5

Se si sostituisce il cono della valvola non si applica il punto 4

Idrante a rottura prestabilita

In caso di drenaggio non stagno non si applica il punto 5

Se si sostituisce il cono della valvola non si applica il punto 4

1

1

Chiudere la tubazione di alimentazione; Aprire completamente l'idrante

Rimuovere cappellotto e calotta

Allentare le viti, togliere la testata

Rimuovere la chiavetta elastica

Estrarre il fissaggio dell’alberodall'ancoraggio girandolo

Estrarre l'asta di comando, contrassegnare la posizione dell'asta di

comando, girarla di 180°. Collocare la testata,stringere le viti

Estrarre l'asta di comando,

sostituire il cono della valvola,inserire l'asta di comando nella guida

o

Togliere le viti a rottura prestabilita, rimuovere la colonna dell'idrante

10

Messa in opera

manutenzione
