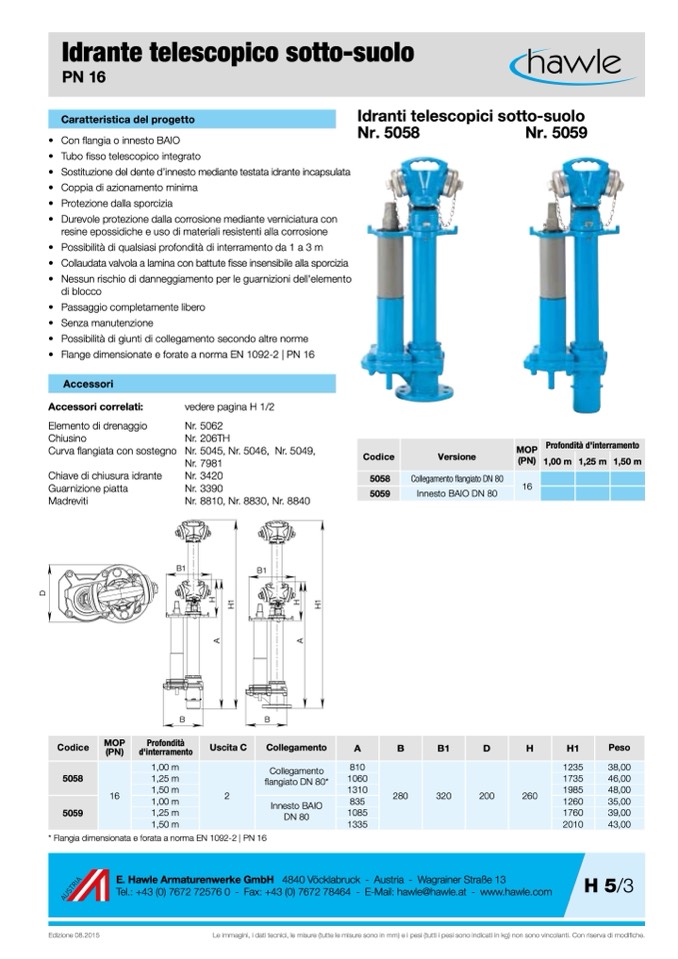

Idrante telescopico sotto-suolo
PN 16
Caratteristica del progetto
• Con flangia o innesto BAIO
• Tubo fisso telescopico integrato
• Sostituzione del dente d’innesto mediante testata idrante incapsulata
• Coppia di azionamento minima
• Protezione dalla sporcizia
• Durevole protezione dalla corrosione mediante verniciatura con
resine epossidiche e uso di materiali resistenti alla corrosione
• Possibilità di qualsiasi profondità di interramento da 1 a 3 m
• Collaudata valvola a lamina con battute fisse insensibile alla sporcizia
• Nessun rischio di danneggiamento per le guarnizioni dell'elemento
di blocco
Idranti telescopici sotto-suolo
• Passaggio completamente libero
• Senza manutenzione
• Possibilità di giunti di collegamento secondo altre norme
• Flange dimensionate e forate a norma EN 1092-2 | PN 16
Accessori
Accessori correlati:
Elemento di drenaggio
Chiusino
Curva flangiata con sostegno
Chiave di chiusura idrante
Guarnizione piatta
Madreviti
vedere pagina H 1/2
Nr. 5062
Nr. 206TH
Nr. 5045, Nr. 5046, Nr. 5049,
Nr. 7981
Nr. 3420
Nr. 3390
Nr. 8810, Nr. 8830, Nr. 8840
MOP
(PN)
16
Profondità d'interramento
Codice
5058
5059
MOP
(PN)
16
Profondità
d'interramento
1,00 m
1,25 m
1,50 m
1,00 m
1,25 m
1,50 m
Uscita C
2
Collegamento
Collegamento
flangiato DN 80*
Innesto BAIO
DN 80
A
810
1060
1310
835
1085
1335
B
280
B1
320
D
200
H
260
H1
1235
1735
1985
1260
1760
2010
Peso
38,00
46,00
48,00
35,00
39,00
43,00
* Flangia dimensionata e forata a norma EN 1092-2 | PN 16
B1
B1
B
B
E. Hawle Armaturenwerke GmbH
4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
H 5/3
Edizione 08.2015
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
Nr. 5058
Nr. 5059
Codice
Versione
Collegamento flangiato DN 80
Innesto BAIO DN 80
1,00 m
1,25 m
1,50 m
5058
5059
A
H
H
1
A
H
H
1
D
