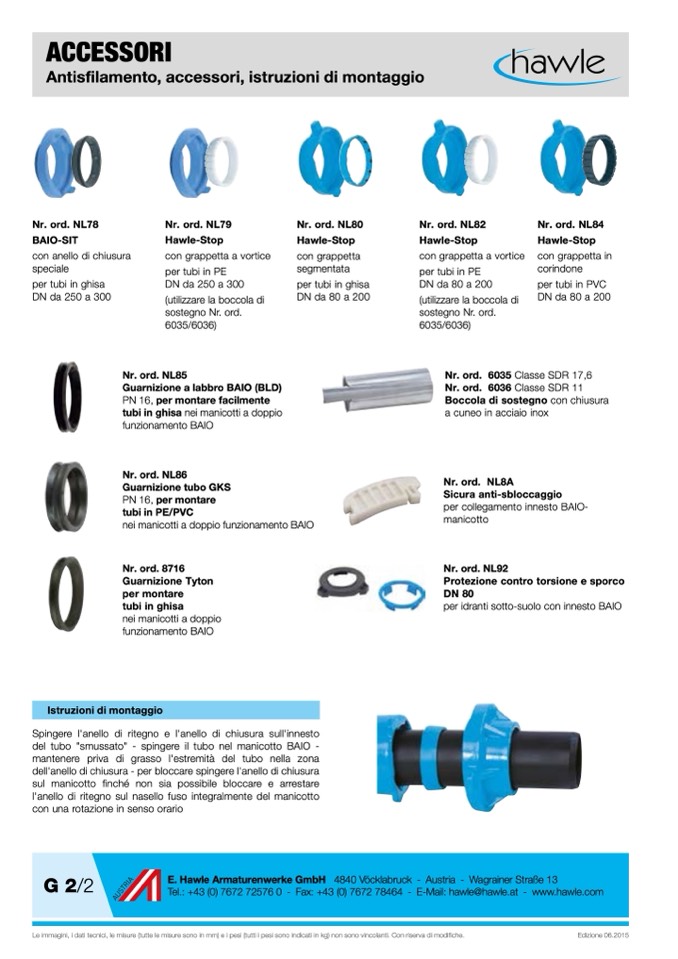

ACCESSORI
Antisfilamento, accessori, istruzioni di montaggio
Nr. ord. NL78
BAIO-SIT
con anello di chiusura
speciale
per tubi in ghisa
DN da 250 a 300
Nr. ord. NL80
Hawle-Stop
con grappetta
segmentata
per tubi in ghisa
DN da 80 a 200
Nr. ord. NL82
Hawle-Stop
con grappetta a vortice
per tubi in PE
DN da 80 a 200
(utilizzare la boccola di
sostegno Nr. ord.
6035/6036)
Nr. ord. NL84
Hawle-Stop
con grappetta in
corindone
per tubi in PVC
DN da 80 a 200
Nr. ord. NL79
Hawle-Stop
con grappetta a vortice
per tubi in PE
DNda250a300
(utilizzare la boccola di
sostegno Nr. ord.
6035/6036)
Nr. ord. NL85
Guarnizione a labbro BAIO (BLD)
PN 16, per montare facilmente
tubi in ghisa nei manicotti a doppio
funzionamento BAIO
Nr. ord. NL86
Guarnizione tubo GKS
PN 16, per montare
tubi in PE/PVC
nei manicotti a doppio funzionamento BAIO
Nr. ord. 8716
Guarnizione Tyton
per montare
tubi in ghisa
nei manicotti a doppio
funzionamento BAIO
Nr. ord. 6035 Classe SDR 17,6
Nr. ord. 6036 Classe SDR 11
Boccola di sostegno con chiusura
a cuneo in acciaio inox
Nr. ord. NL8A
Sicura anti-sbloccaggio
per collegamento innesto BAIO-
manicotto
Nr. ord. NL92
Protezione contro torsione e sporco
DN 80
per idranti sotto-suolo con innesto BAIO
Istruzioni di montaggio
Spingere l'anello di ritegno e l'anello di chiusura sull'innesto
del tubo "smussato" - spingere il tubo nel manicotto BAIO -
��������� ����� �� ������ ����������� ��� ���� ����� ����
dell'anello di chiusura - per bloccare spingere l'anello di chiusura
��� ��������� ������ ��� ��� ��������� �������� � ���������
l'anello di ritegno sul nasello fuso integralmente del manicotto
con una rotazione in senso orario
G 2/2
E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13
Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com
Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
Edizione 06.2015
