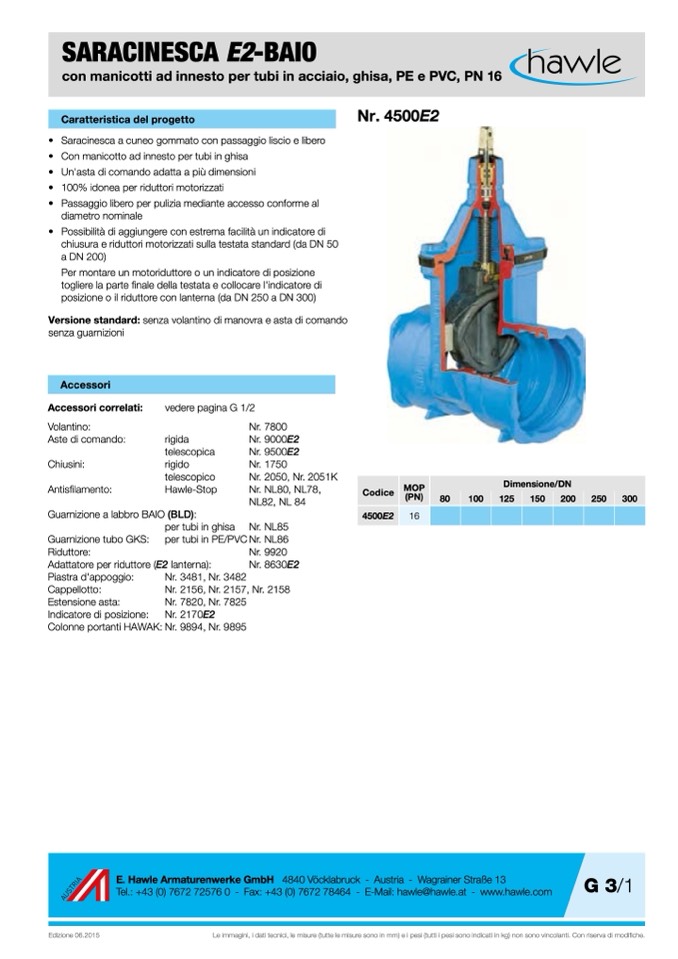

SARACINESCA E2-BAIO

con manicotti ad innesto per tubi in acciaio, ghisa, PE e PVC, PN 16

Caratteristica del progetto

� ��

diametro nominale

� ��

chiusura e riduttori motorizzati sulla testata standard (da DN 50

a DN 200)

Per montare un motoriduttore o un indicatore di posizione

togliere la parte finale della testata e collocare l'indicatore di

posizione o il riduttore con lanterna (da DN 250 a DN 300)

Nr. 4500E2

Versione standard: senza volantino di manovra e asta di comando

senza guarnizioni

Accessori

Accessori correlati:

Volantino:

Aste di comando:

Chiusini:

��

vedere pagina G 1/2

Nr. 7800

rigida

telescopica

rigido

telescopico

��

Nr. 9000E2

Nr. 9500E2

Nr. 1750

Nr. 2050, Nr. 2051K

��

NL82, NL 84

Nr. NL85

Nr. NL86

Nr. 9920

Nr. 8630E2

Codice

MOP

(PN)

Dimensione/DN

100

125

150

200

250

300

4500E2

Guarnizione a labbro BAIO (BLD):

per tubi in ghisa

Guarnizione tubo GKS: per tubi in PE/PVC

Riduttore:

Adattatore per riduttore (E2 lanterna):

Piastra d'appoggio:

Cappellotto:

Estensione asta:

Indicatore di posizione:

Colonne portanti HAWAK:

Nr. 3481, Nr. 3482

Nr. 2156, Nr. 2157, Nr. 2158

Nr. 7820, Nr. 7825

Nr. 2170E2

Nr. 9894, Nr. 9895

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

G 3/1

Edizione 06.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.
