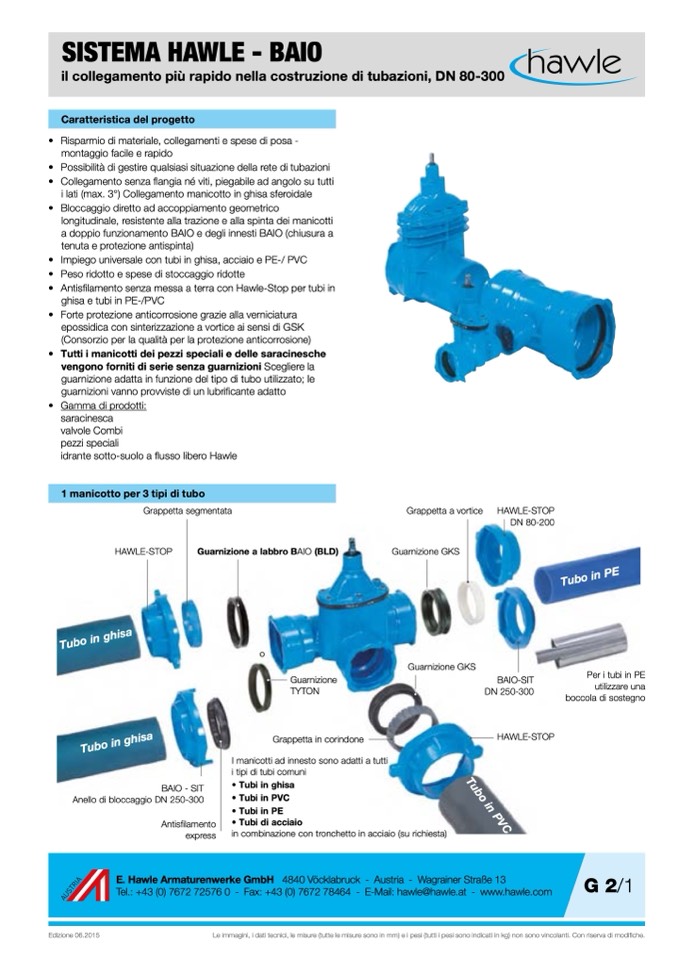

SISTEMA HAWLE - BAIO

il collegamento più rapido nella costruzione di tubazioni, DN 80-300

Caratteristica del progetto

� ��

montaggio facile e rapido

� ��

i lati (max. 3°) Collegamento manicotto in ghisa sferoidale

� ��

longitudinale, resistente alla trazione e alla spinta dei manicotti

a doppio funzionamento BAIO e degli innesti BAIO (chiusura a

tenuta e protezione antispinta)

� ��

ghisa e tubi in PE-/PVC

� ��

epossidica con sinterizzazione a vortice ai sensi di GSK

��

� Tutti i manicotti dei pezzi speciali e delle saracinesche

vengono forniti di serie senza guarnizioni Scegliere la

guarnizione adatta in funzione del tipo di tubo utilizzato; le

guarnizioni vanno provviste di un lubrificante adatto

� Gamma di prodotti:

saracinesca

valvole Combi

pezzi speciali

��

1 manicotto per 3 tipi di tubo

Grappetta segmentata

Grappetta a vortice

Guarnizione GKS

HAWLE-STOP

DN 80-200

HAWLE-STOP

Guarnizione a labbro BAIO (BLD)

I manicotti ad innesto sono adatti a tutti

i tipi di tubi comuni

� Tubi in ghisa

� Tubi in PVC

Guarnizione GKS

Per i tubi in PE

utilizzare una

boccola di sostegno

Guarnizione

TYTON

Grappetta in corindone

BAIO-SIT

DN 250-300

HAWLE-STOP

BAIO - SIT

Anello di bloccaggio DN 250-300

Antisfilamento

express

� Tubi in PE

� Tubi di acciaio

in combinazione con tronchetto in acciaio (su richiesta)

E. Hawle Armaturenwerke GmbH 4840 Vöcklabruck - Austria - Wagrainer Straße 13

Tel.: +43 (0) 7672 72576 0 - Fax: +43 (0) 7672 78464 - E-Mail: hawle@hawle.at - www.hawle.com

G 2/1

Edizione 06.2015

Le immagini, i dati tecnici, le misure (tutte le misure sono in mm) e i pesi (tutti i pesi sono indicati in kg) non sono vincolanti. Con riserva di modifiche.

Tubo in ghisa

Tubo in PE

Tubo in PVC
