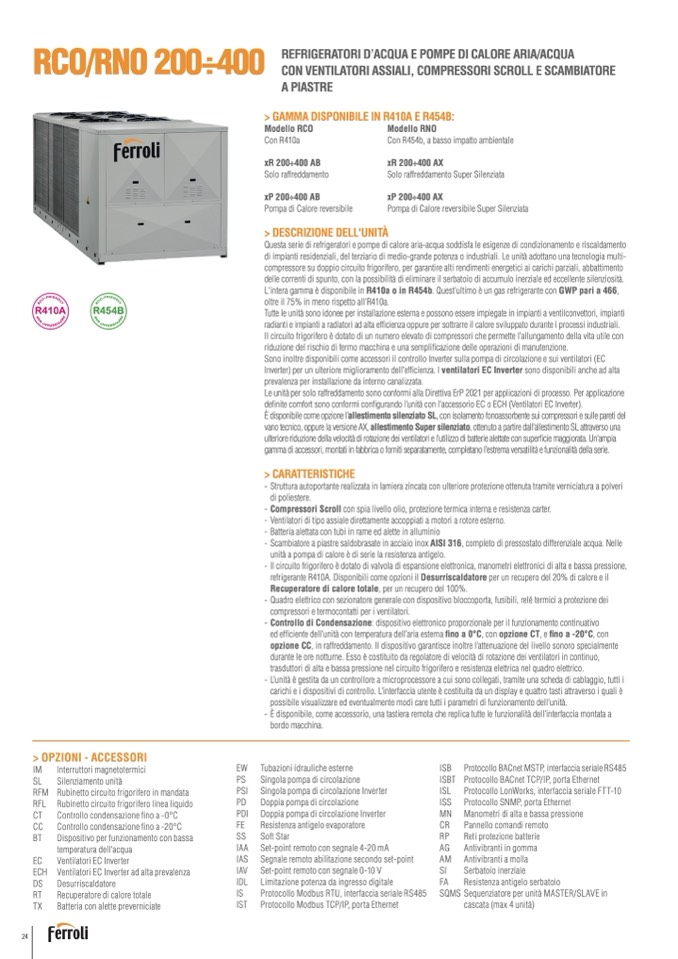

RCO/RNO 200÷400

REFRIGERATORI D’ACQUA E POMPE DI CALORE ARIA/ACQUA

CON VENTILATORI ASSIALI, COMPRESSORI SCROLL E SCAMBIATORE

A PIASTRE

> GAMMA DISPONIBILE IN R410A E R454B:

Modello RCO

Con R410a

xR 200÷400 AB

Solo raffreddamento

xP 200÷400 AB

Pompa di Calore reversibile

Modello RNO

Con R454b, a basso impatto ambientale

xR 200÷400 AX

Solo raffreddamento Super Silenziata

xP 200÷400 AX

Pompa di Calore reversibile Super Silenziata

> DESCRIZIONE DELL'UNITÀ

Questa serie di refrigeratori e pompe di calore aria-acqua soddisfa le esigenze di condizionamento e riscaldamento

di impianti residenziali, del terziario di medio-grande potenza o industriali. Le unità adottano una tecnologia multi-

compressore su doppio circuito frigorifero, per garantire alti rendimenti energetici ai carichi parziali, abbattimento

delle correnti di spunto, con la possibilità di eliminare il serbatoio di accumulo inerziale ed eccellente silenziosità.

L'intera gamma è disponibile in R410a o in R454b. Quest'ultimo è un gas refrigerante con GWP pari a 466,

oltre il 75% in meno rispetto all'R410a.

Tutte le unità sono idonee per installazione esterna e possono essere impiegate in impianti a ventilconvettori, impianti

radianti e impianti a radiatori ad alta efficienza oppure per sottrarre il calore sviluppato durante i processi industriali.

Il circuito frigorifero è dotato di un numero elevato di compressori che permette l’allungamento della vita utile con

riduzione del rischio di fermo macchina e una semplificazione delle operazioni di manutenzione.

Sono inoltre disponibili come accessori il controllo Inverter sulla pompa di circolazione e sui ventilatori (EC

Inverter) per un ulteriore miglioramento dell’efficienza. I ventilatori EC Inverter sono disponibili anche ad alta

prevalenza per installazione da interno canalizzata.

Le unità per solo raffreddamento sono conformi alla Direttiva ErP 2021 per applicazioni di processo. Per applicazione

definite comfort sono conformi configurando l’unità con l'accessorio EC o ECH (Ventilatori EC Inverter).

È disponibile come opzione l’allestimento silenziato SL, con isolamento fonoassorbente sui compressori e sulle pareti del

vano tecnico, oppure la versione AX, allestimento Super silenziato, ottenuto a partire dall’allestimento SL attraverso una

ulteriore riduzione della velocità di rotazione dei ventilatori e l’utilizzo di batterie alettate con superficie maggiorata. Un’ampia

gamma di accessori, montati in fabbrica o forniti separatamente, completano l’estrema versatilità e funzionalità della serie.

> CARATTERISTICHE

- Struttura autoportante realizzata in lamiera zincata con ulteriore protezione ottenuta tramite verniciatura a polveri

di poliestere.

- Compressori Scroll con spia livello olio, protezione termica interna e resistenza carter.

- Ventilatori di tipo assiale direttamente accoppiati a motori a rotore esterno.

- Batteria alettata con tubi in rame ed alette in alluminio

- Scambiatore a piastre saldobrasate in acciaio inox AISI 316, completo di pressostato differenziale acqua. Nelle

unità a pompa di calore è di serie la resistenza antigelo.

- Il circuito frigorifero è dotato di valvola di espansione elettronica, manometri elettronici di alta e bassa pressione,

refrigerante R410A. Disponibili come opzioni il Desurriscaldatore per un recupero del 20% di calore e il

Recuperatore di calore totale, per un recupero del 100%.

- Quadro elettrico con sezionatore generale con dispositivo bloccoporta, fusibili, relé termici a protezione dei

compressori e termocontatti per i ventilatori.

- Controllo di Condensazione: dispositivo elettronico proporzionale per il funzionamento continuativo

ed efficiente dell’unità con temperatura dell’aria esterna fino a 0°C, con opzione CT, e fino a -20°C, con

opzione CC, in raffreddamento. Il dispositivo garantisce inoltre l’attenuazione del livello sonoro specialmente

durante le ore notturne. Esso è costituito da regolatore di velocità di rotazione dei ventilatori in continuo,

trasduttori di alta e bassa pressione nel circuito frigorifero e resistenza elettrica nel quadro elettrico.

- L’unità è gestita da un controllore a microprocessore a cui sono collegati, tramite una scheda di cablaggio, tutti i

carichi e i dispositivi di controllo. L’interfaccia utente è costituita da un display e quattro tasti attraverso i quali è

possibile visualizzare ed eventualmente modi care tutti i parametri di funzionamento dell’unità.

- È disponibile, come accessorio, una tastiera remota che replica tutte le funzionalità dell’interfaccia montata a

bordo macchina.

R410A

R454B

> OPZIONI - ACCESSORI

IM

Interruttori magnetotermici

SL

Silenziamento unità

RFM Rubinetto circuito frigorifero in mandata

RFL Rubinetto circuito frigorifero linea liquido

CT

Controllo condensazione fino a -0°C

CC Controllo condensazione fino a -20°C

BT

Dispositivo per funzionamento con bassa

temperatura dell'acqua

EC

Ventilatori EC Inverter

ECH Ventilatori EC Inverter ad alta prevalenza

DS Desurriscaldatore

RT

Recuperatore di calore totale

TX

Batteria con alette preverniciate

EW Tubazioni idrauliche esterne

PS

Singola pompa di circolazione

PSI Singola pompa di circolazione Inverter

PD Doppia pompa di circolazione

PDI Doppia pompa di circolazione Inverter

FE

Resistenza antigelo evaporatore

SS

Soft Star

IAA Set-point remoto con segnale 4-20 mA

IAS Segnale remoto abilitazione secondo set-point

IAV Set-point remoto con segnale 0-10 V

IDL Limitazione potenza da ingresso digitale

IS

Protocollo Modbus RTU, interfaccia seriale RS485

IST Protocollo Modbus TCP/IP, porta Ethernet

ISB Protocollo BACnet MSTP, interfaccia seriale RS485

ISBT Protocollo BACnet TCP/IP, porta Ethernet

ISL Protocollo LonWorks, interfaccia seriale FTT-10

ISS Protocollo SNMP, porta Ethernet

MN Manometri di alta e bassa pressione

CR Pannello comandi remoto

RP

Reti protezione batterie

AG Antivibranti in gomma

AM Antivibranti a molla

SI

Serbatoio inerziale

FA

Resistenza antigelo serbatoio

SQMS Sequenziatore per unità MASTER/SLAVE in

cascata (max 4 unità)
