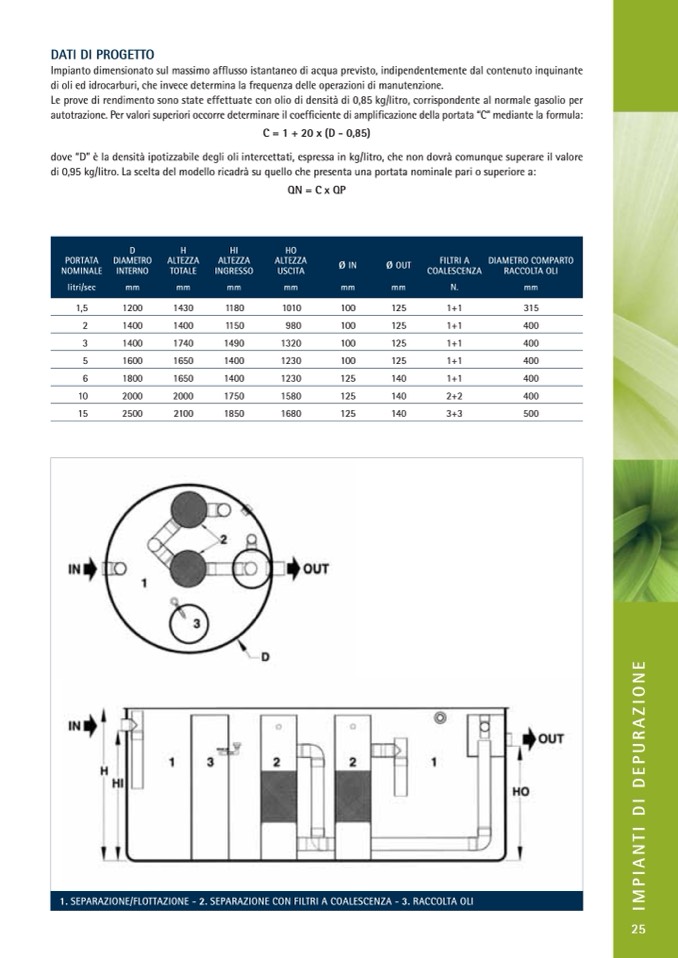

DATI DI PROGETTO

Impianto dimensionato sul massimo afflusso istantaneo di acqua previsto, indipendentemente dal contenuto inquinante

di oli ed idrocarburi, che invece determina la frequenza delle operazioni di manutenzione.

Le prove di rendimento sono state effettuate con olio di densità di 0,85 kg/litro, corrispondente al normale gasolio per

autotrazione. Per valori superiori occorre determinare il coefficiente di amplificazione della portata “C” mediante la formula:

PORTATA

NOMINALE

D

H

HI

HO

DIAMETRO

ALTEZZA

ALTEZZA

ALTEZZA

ø

IN

ø

OUT

FILTRI A

COALESCENZA

DIAMETRO COMPARTO

RACCOLTA OLI

litri/sec

INTERNO

TOTALE

INGRESSO

USCITA

mm

mm

mm

mm

mm

mm

N.

mm

1,5

1200

1430

1180

1010

2

1400

1400

1150

980

3

1400

1740

1490

1320

5

1600

1650

1400

1230

6

1800

1650

1400

1230

100

100

100

100

125

125

125

125

125

125

125

140

140

140

1+1

1+1

1+1

1+1

1+1

2+2

3+3

315

400

400

400

400

400

500

10

2000

2000

1750

1580

15

2500

2100

1850

1680

C = 1 + 20 x (D - 0,85)

dove “D” è la densità ipotizzabile degli oli intercettati, espressa in kg/litro, che non dovr

à comunque superare il valore

di 0,95 kg/litro. La scelta del modello ricadrà su quello che presenta una portata nominale pari o superiore a:

1. SEPARAZIONE/FLOTTAZIONE - 2. SEPARAZIONE CON FILTRI A COALESCENZA - 3. RACCOLTA OLI

QN = C x QP
