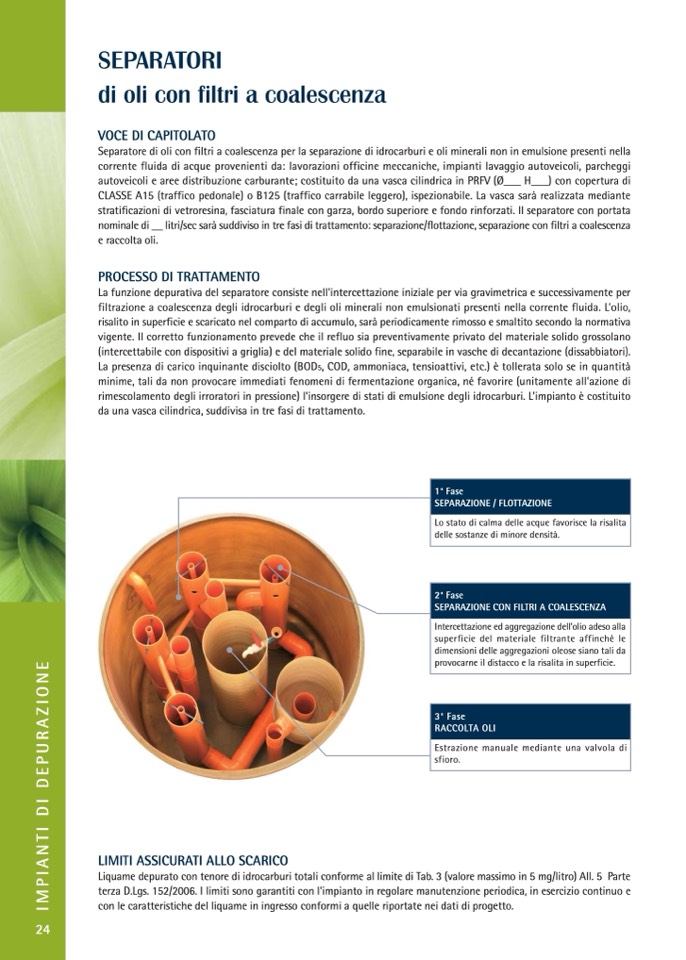

SEPARATORI

di oli con filtri a coalescenza

VOCE DI CAPITOLATO

Separatore di oli con filtri a coalescenza per la separazione di idrocarburi e oli minerali non in emulsione presenti nella

corrente fluida di acque provenienti da: lavorazioni officine meccaniche, impianti lavaggio autoveicoli, parcheggi

autoveicoli e aree distribuzione carburante; costituito da una vasca cilindrica in PRFV (Ø___ H___) con copertura di

CLASSE A15 (traffico pedonale) o B125 (traffico carrabile leggero), ispezionabile. La vasca sarà realizzata mediante

stratificazioni di vetroresina, fasciatura finale con garza, bordo superiore e fondo rinforzati. ll separatore con portata

nominale di __ litri/sec sarà suddiviso in tre fasi di trattamento: separazione/flottazione, separazione con filtri a coalescenza

e raccolta oli.

PROCESSO DI TRATTAMENTO

La funzione depurativa del separatore consiste nell'intercettazione iniziale per via gravimetrica e successivamente per

filtrazione a coalescenza degli idrocarburi e degli oli minerali non emulsionati presenti nella corrente fluida. L’olio,

risalito in superficie e scaricato nel comparto di accumulo, sarà periodicamente rimosso e smaltito secondo la normativa

vigente. Il corretto funzionamento prevede che il refluo sia preventivamente privato del materiale solido grossolano

(intercettabile con dispositivi a griglia) e del materiale solido fine, separabile in vasche di decantazione (dissabbiatori).

La presenza di carico inquinante disciolto (BOD

5

, COD, ammoniaca, tensioattivi, etc.) è tollerata solo se in quantità

minime, tali da non provocare immediati fenomeni di fermentazione organica, né favorire (unitamente all'azione di

rimescolamento degli irroratori in pressione) l'insorgere di stati di emulsione degli idrocarburi. L’impianto è costituito

da una vasca cilindrica, suddivisa in tre fasi di trattamento.

LIMITI ASSICURATI ALLO SCARICO

Liquame depurato con tenore di idrocarburi totali conforme al limite di Tab. 3 (valore massimo in 5 mg/litro) All. 5 Parte

terza D.Lgs. 152/2006. I limiti sono garantiti con l'impianto in regolare manutenzione periodica, in esercizio continuo e

con le caratteristiche del liquame in ingresso conformi a quelle riportate nei dati di progetto.

1° Fase

SEPARAZIONE / FLOTTAZIONE

Lo stato di calma delle acque favorisce la risalita

delle sostanze di minore densità.

2° Fase

SEPARAZIONE CON FILTRI A COALESCENZA

Intercettazione ed aggregazione dell’olio adeso alla

superficie del materiale filtrante affinché le

dimensioni delle aggregazioni oleose siano tali da

provocarne il distacco e la risalita in superficie.

3° Fase

RACCOLTA OLI

Estrazione manuale mediante una valvola di

sfioro.
