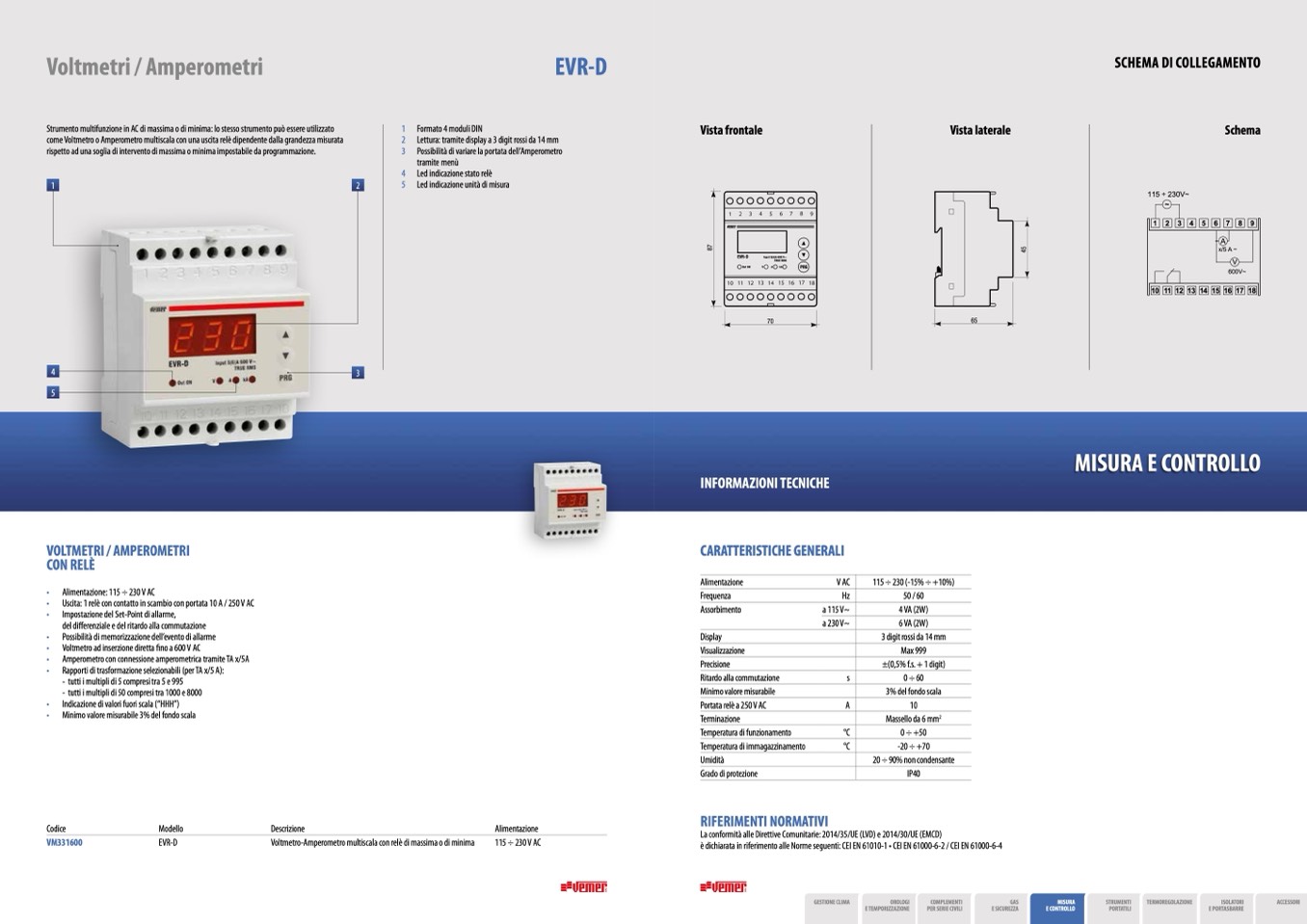

Voltmetri / Amperometri

EVR-D

SCHEMA DI COLLEGAMENTO

Strumento multifunzione in AC di massima o di minima: lo stesso strumento può essere utilizzato

come Voltmetro o Amperometro multiscala con una uscita relè dipendente dalla grandezza misurata

rispetto ad una soglia di intervento di massima o minima impostabile da programmazione.

1 Formato 4 moduli DIN

2 Lettura: tramite display a 3 digit rossi da 14 mm

3 Possibilità di variare la portata dell’Amperometro

tramite menù

4 Led indicazione stato relè

5 Led indicazione unità di misura

Vista frontale

EVR-D

Vista laterale

Schema

2

115 ÷ 230V~

~

123456789

-D

A

x/5A~

V

600V~

10 11 12 13 14 15 16 17 18

70

65

4

5

3

1

MISURA E CONTROLLO

VOLTMETRI / AMPEROMETRI

CON RELÈ

• Alimentazione: 115 ÷ 230 V AC

• Uscita: 1 relè con contatto in scambio con portata 10 A / 250 V AC

• Impostazione del Set-Point di allarme,

del differenziale e del ritardo alla commutazione

• Possibilità di memorizzazione dell’evento di allarme

• Voltmetro ad inserzione diretta fino a 600 V AC

• Amperometro con connessione amperometrica tramite TA x/5A

• Rapporti di trasformazione selezionabili (per TA x/5 A):

- tutti i multipli di 5 compresi tra 5 e 995

- tutti i multipli di 50 compresi tra 1000 e 8000

• Indicazione di valori fuori scala (“HHH”)

• Minimo valore misurabile 3% del fondo scala

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

115 ÷ 230 (-15% ÷ +10%)

50 / 60

4 VA (2W)

6 VA (2W)

3 digit rossi da 14 mm

Max 999

±(0,5% f.s. + 1 digit)

0 ÷ 60

3% del fondo scala

10

Massello da 6 mm

2

0 ÷ +50

-20 ÷ +70

20 ÷ 90% non condensante

IP40

Codice

VM331600

Modello

EVR-D

Descrizione

Voltmetro-Amperometro multiscala con relè di massima o di minima

Alimentazione

115 ÷ 230 V AC

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

Assorbimento

Display

Visualizzazione

Precisione

Ritardo alla commutazione

Minimo valore misurabile

Portata relè a 250 V AC

Terminazione

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

Grado di protezione

RIFERIMENTI NORMATIVI
