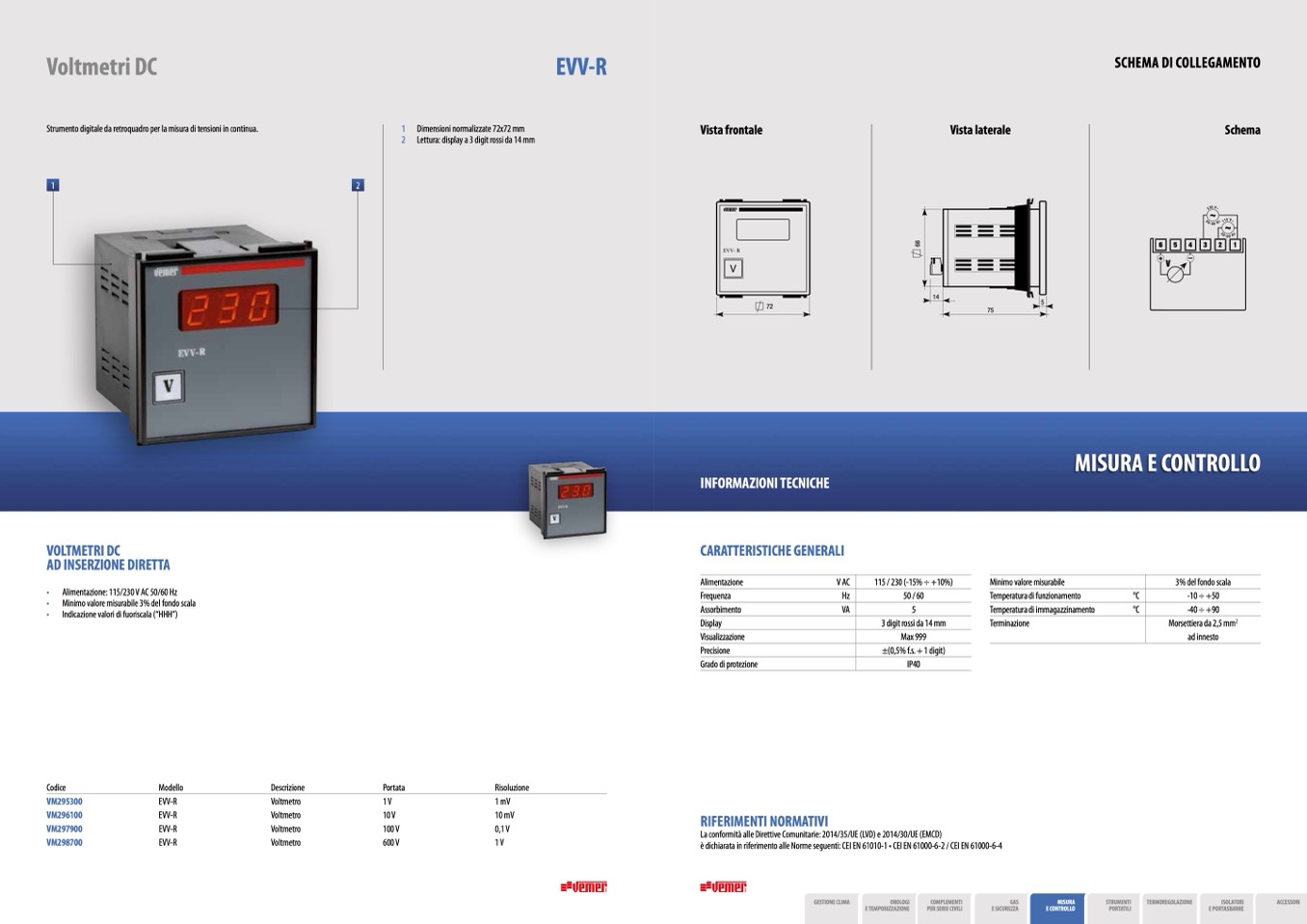

Voltmetri DC

EVV-R

SCHEMA DI COLLEGAMENTO

Strumento digitale da retroquadro per la misura di tensioni in continua.

1

2

Dimensioni normalizzate 72x72 mm

Lettura: display a 3 digit rossi da 14 mm

Vista frontale

Vista laterale

Schema

2

6

5

4

3

2

1

V

14

5

72

75

1

MISURA E CONTROLLO

VOLTMETRI DC

AD INSERZIONE DIRETTA

• Alimentazione: 115/230 V AC 50/60 Hz

• Minimo valore misurabile 3% del fondo scala

• Indicazione valori di fuoriscala (“HHH”)

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Codice

VM295300

VM296100

VM297900

VM298700

Modello

Descrizione

EVV-R

Voltmetro

EVV-R

Voltmetro

EVV-R

Voltmetro

EVV-R

Voltmetro

Portata

1V

10V

100 V

600 V

Risoluzione

1 mV

10 mV

0,1 V

1V

RIFERIMENTI NORMATIVI

Alimentazione

Frequenza

Assorbimento

Display

Visualizzazione

Precisione

Grado di protezione

V AC

115 / 230 (-15% ÷ +10%)

Hz

50 / 60

VA

5

3 digit rossi da 14 mm

Max 999

±(0,5% f.s. + 1 digit)

IP40

Minimo valore misurabile

Temperatura di funzionamento

Temperatura di immagazzinamento

Terminazione

°C

°C

3% del fondo scala

-10 ÷ +50

-40 ÷ +90

Morsettiera da 2,5 mm

2

ad innesto

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
