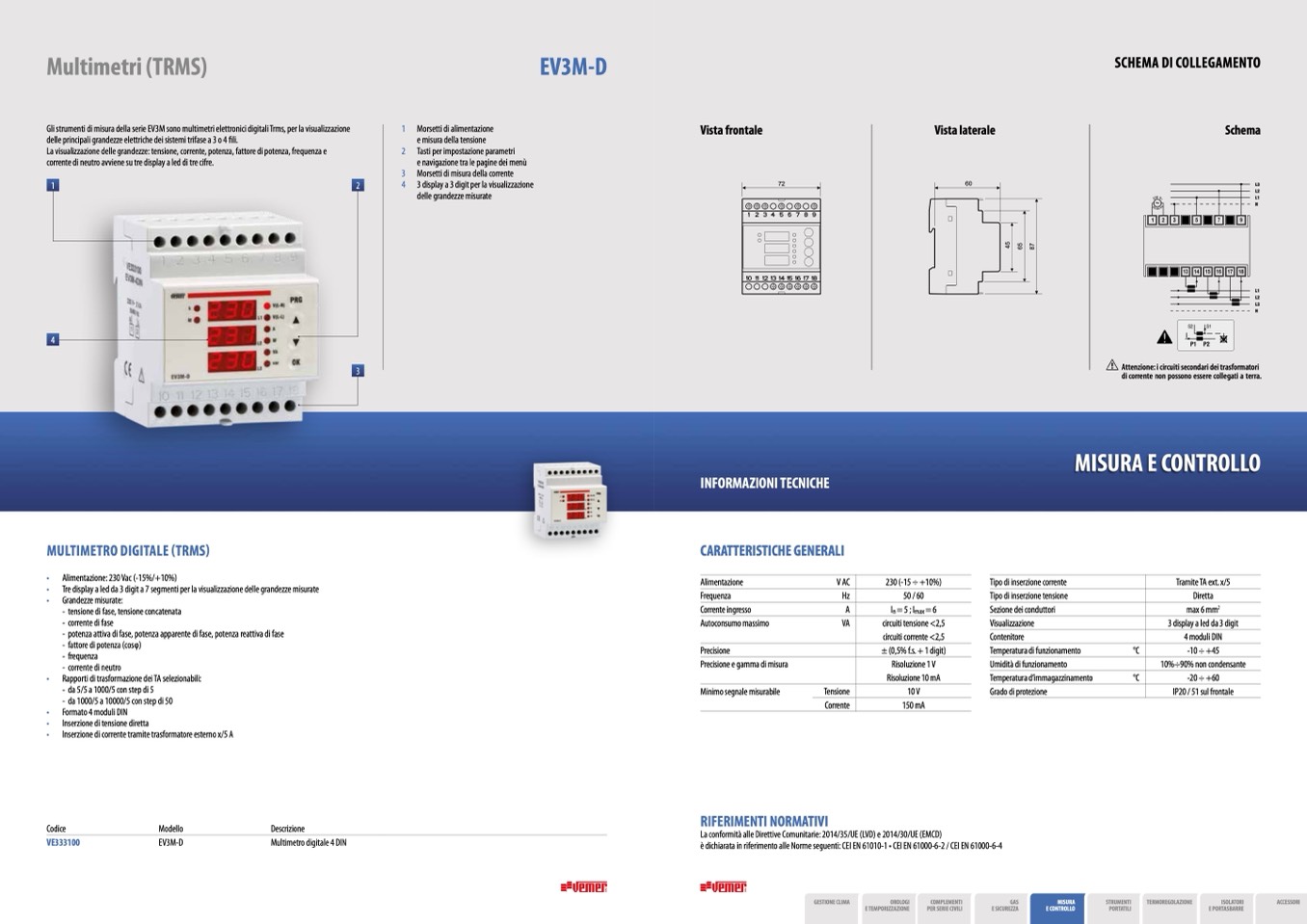

Multimetri (TRMS)

EV3M-D

SCHEMA DI COLLEGAMENTO

Gli strumenti di misura della serie EV3M sono multimetri elettronici digitali Trms, per la visualizzazione

delle principali grandezze elettriche dei sistemi trifase a 3 o 4 fili.

La visualizzazione delle grandezze: tensione, corrente, potenza, fattore di potenza, frequenza e

corrente di neutro avviene su tre display a led di tre cifre.

1

2

1 Morsetti di alimentazione

e misura della tensione

2 Tasti per impostazione parametri

e navigazione tra le pagine dei menù

3 Morsetti di misura della corrente

4 3 display a 3 digit per la visualizzazione

delle grandezze misurate

Vista frontale

Vista laterale

Schema

4

I

MULTIMETRO DIGITALE (TRMS)

• Alimentazione: 230 Vac (-15%/+10%)

• Tre display a led da 3 digit a 7 segmenti per la visualizzazione delle grandezze misurate

• Grandezze misurate:

- tensione di fase, tensione concatenata

- corrente di fase

- potenza attiva di fase, potenza apparente di fase, potenza reattiva di fase

- fattore di potenza (cosφ)

- frequenza

- corrente di neutro

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Corrente ingresso

A

Autoconsumo massimo

VA

Precisione

Precisione e gamma di misura

Minimo segnale misurabile

Tensione

Corrente

RIFERIMENTI NORMATIVI

230 (-15 ÷ +10%)

50 / 60

In = 5 ; Imax = 6

circuiti tensione <2,5

circuiti corrente <2,5

± (0,5% f.s. + 1 digit)

Risoluzione 1 V

Risoluzione 10 mA

10V

150 mA

Tipo di inserzione corrente

Tipo di inserzione tensione

Sezione dei conduttori

Visualizzazione

Contenitore

Temperatura di funzionamento

Umidità di funzionamento

Temperatura d’immagazzinamento

Grado di protezione

°C

°C

Tramite TA ext. x/5

Diretta

max 6 mm

2

3 display a led da 3 digit

4 moduli DIN

-10 ÷ +45

10%÷90% non condensante

-20 ÷ +60

IP20 / 51 sul frontale

• Rapporti di trasformazione dei TA selezionabili:

- da5/5a1000/5constepdi5

- da 1000/5 a 10000/5 con step di 50

• Formato 4 moduli DIN

• Inserzione di tensione diretta

• Inserzione di corrente tramite trasformatore esterno x/5 A

Codice

VE333100

Modello

EV3M-D

Descrizione

Multimetro digitale 4 DIN

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

3

Attenzione: i circuiti secondari dei trasformatori

di corrente non possono essere collegati a terra.

MISURA E CONTROLLO

226

227

72

72

60

60

L3

L2

L1

N

L1

L2

L3

N

4

5

6

5

8

7

4

5

6

5

8

7
