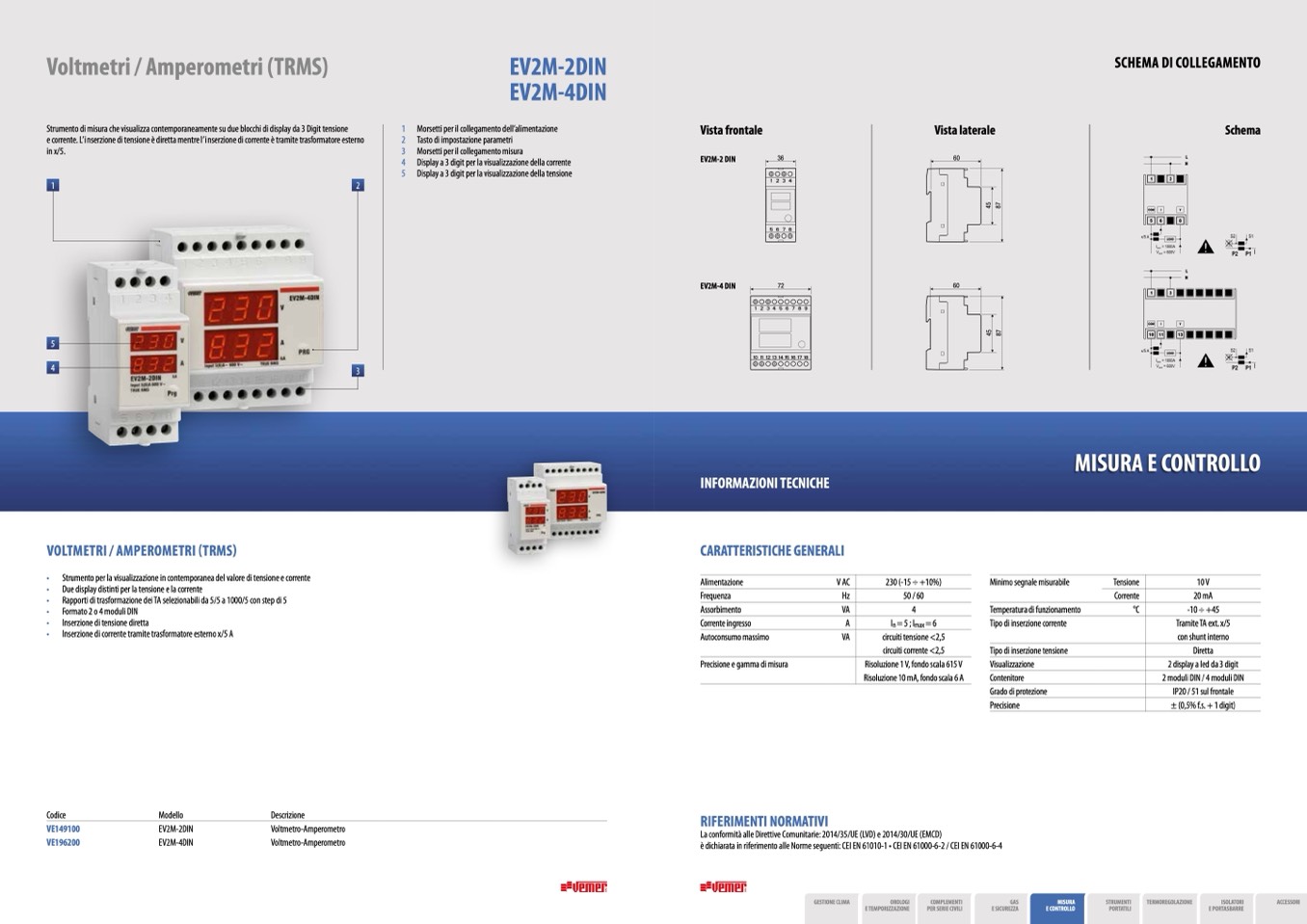

Voltmetri / Amperometri (TRMS)
Strumento di misura che visualizza contemporaneamente su due blocchi di display da 3 Digit tensione
e corrente. L’i nserzione di tensione è diretta mentre l’i nserzione di corrente è tramite trasformatore esterno
in x/5.
1
2
EV2M-2DIN
EV2M-4DIN
1 Morsetti per il collegamento dell’alimentazione
2 Tasto di impostazione parametri
3 Morsetti per il collegamento misura
4 Display a 3 digit per la visualizzazione della corrente
5 Display a 3 digit per la visualizzazione della tensione
Vista frontale
EV2M-2 DIN
EV2M-4 DIN
Vista laterale
SCHEMA DI COLLEGAMENTO
Schema
4
5
4
5
8
7
8
7
5
4
3
VOLTMETRI / AMPEROMETRI (TRMS)
• Strumento per la visualizzazione in contemporanea del valore di tensione e corrente
• Due display distinti per la tensione e la corrente
• Rapporti di trasformazione dei TA selezionabili da 5/5 a 1000/5 con step di 5
• Formato 2 o 4 moduli DIN
230 (-15 ÷ +10%)
50 / 60
4
In = 5 ; Imax = 6
circuiti tensione <2,5
circuiti corrente <2,5
Risoluzione 1 V, fondo scala 615 V
Risoluzione 10 mA, fondo scala 6 A
Minimo segnale misurabile
Temperatura di funzionamento
Tipo di inserzione corrente
Tipo di inserzione tensione
Visualizzazione
Contenitore
Grado di protezione
Precisione
Tensione
Corrente
°C
10 V
20 mA
-10 ÷ +45
Tramite TA ext. x/5
con shunt interno
Diretta
2 display a led da 3 digit
2 moduli DIN / 4 moduli DIN
IP20 / 51 sul frontale
± (0,5% f.s. + 1 digit)
• Inserzione di tensione diretta
• Inserzione di corrente tramite trasformatore esterno x/5 A
Corrente ingresso
Autoconsumo massimo
Precisione e gamma di misura
A
VA
Codice
VE149100
VE196200
Modello
EV2M-2DIN
EV2M-4DIN
Descrizione
Voltmetro-Amperometro
Voltmetro-Amperometro
RIFERIMENTI NORMATIVI
224
225
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
V AC
Frequenza
Hz
Assorbimento
VA
MISURA E CONTROLLO
36
72
60
60
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
