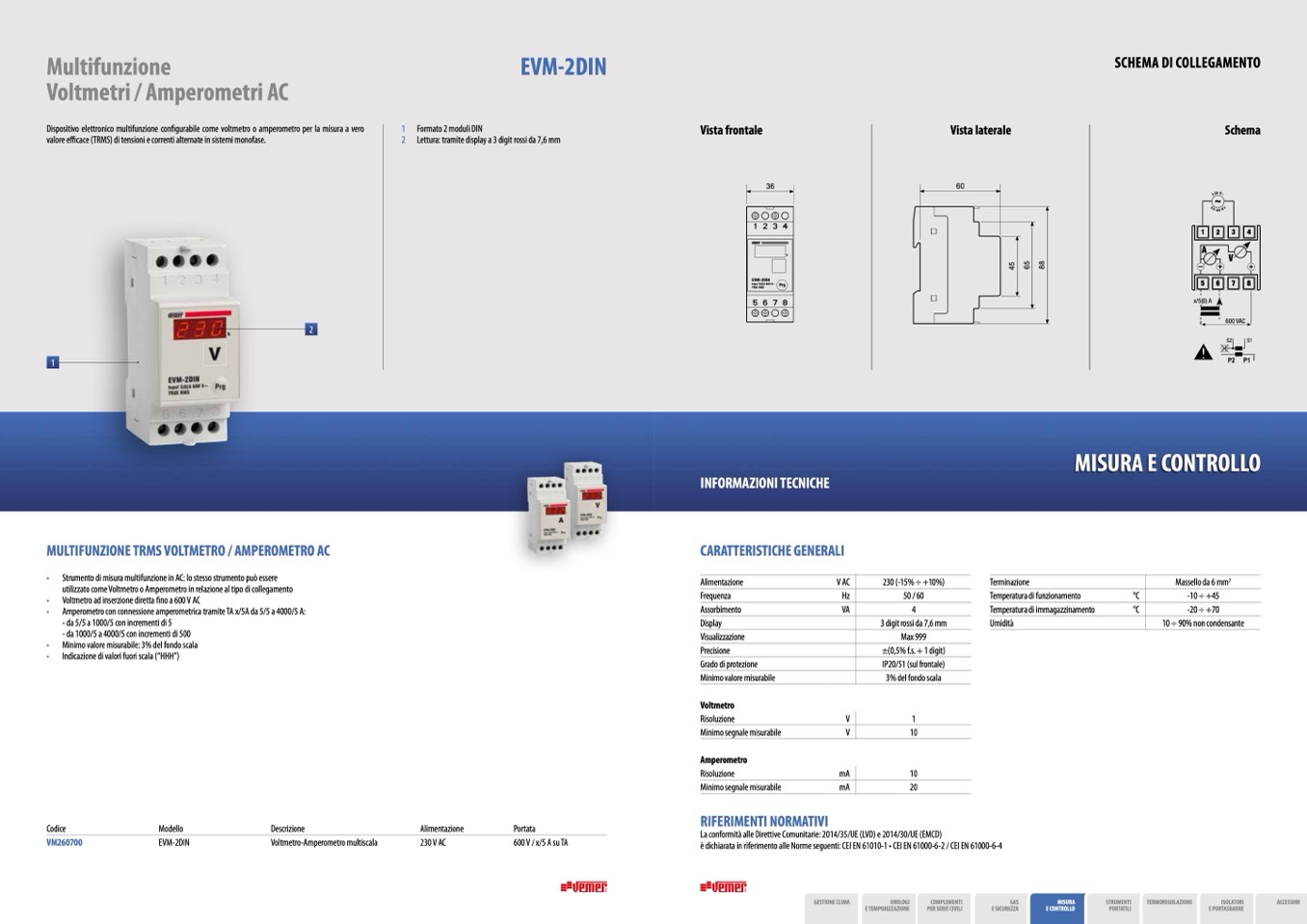

Multifunzione

Voltmetri / Amperometri AC

Dispositivo elettronico multifunzione configurabile come voltmetro o amperometro per la misura a vero

valore efficace (TRMS) di tensioni e correnti alternate in sistemi monofase.

EVM-2DIN

1 Formato 2 moduli DIN

2 Lettura: tramite display a 3 digit rossi da 7,6 mm

SCHEMA DI COLLEGAMENTO

Vista frontale

36

Vista laterale

60

Schema

36 60

~

1

2

3

4

A

+

+

x/5(6) A

600 VAC

S2

S1

P2 P1

I

V

5

6

7

8

1

2

MISURA E CONTROLLO

MULTIFUNZIONE TRMS VOLTMETRO / AMPEROMETRO AC

• Strumento di misura multifunzione in AC: lo stesso strumento può essere

utilizzato come Voltmetro o Amperometro in relazione al tipo di collegamento

• Voltmetro ad inserzione diretta fino a 600 V AC

• Amperometro con connessione amperometrica tramite TA x/5A da 5/5 a 4000/5 A:

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Assorbimento

VA

Display

Visualizzazione

Precisione

Grado di protezione

Minimo valore misurabile

Voltmetro

230 (-15% ÷ +10%)

50 / 60

4

3 digit rossi da 7,6 mm

Max 999

±(0,5% f.s. + 1 digit)

IP20/51 (sul frontale)

3% del fondo scala

Terminazione

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

°C

°C

Massello da 6 mm

2

-10 ÷ +45

-20 ÷ +70

10 ÷ 90% non condensante

- da 5/5 a 1000/5 con incrementi di 5

- da 1000/5 a 4000/5 con incrementi di 500

• Minimo valore misurabile: 3% del fondo scala

• Indicazione di valori fuori scala (“HHH”)

Risoluzione

V

1

Minimo segnale misurabile

V

Amperometro

10

Risoluzione

mA

10

Minimo segnale misurabile

mA

RIFERIMENTI NORMATIVI

20

Codice

VM260700

Modello

EVM-2DIN

Descrizione

Voltmetro-Amperometro multiscala

Alimentazione

230 V AC

Portata

600 V / x/5 A su TA

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
