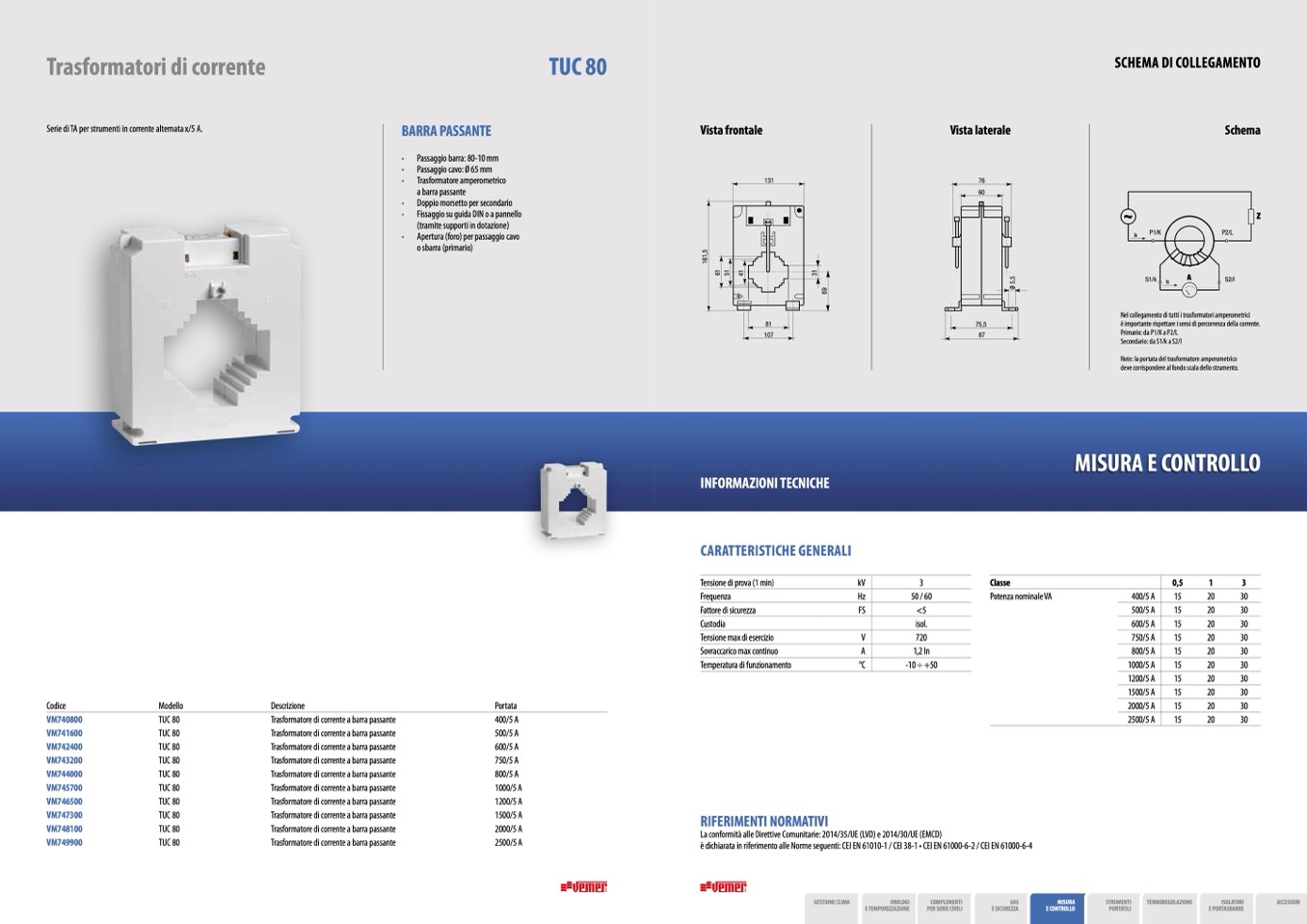

Trasformatori di corrente

TUC 80

SCHEMA DI COLLEGAMENTO

Serie di TA per strumenti in corrente alternata x/5 A.

BARRA PASSANTE

• Passaggio barra: 80-10 mm

• Passaggio cavo: Ø 65 mm

• Trasformatore amperometrico

a barra passante

• Doppio morsetto per secondario

• Fissaggio su guida DIN o a pannello

(tramite supporti in dotazione)

• Apertura (foro) per passaggio cavo

o sbarra (primario)

Vista frontale

Vista laterale

76

Schema

131

Z

Is

P1/K

S1/k

P2/L

A

S2/l

Is

Nel collegamento di tutti i trasformatori amperometrici

è importante rispettare i sensi di percorrenza della corrente.

Primario: da P1/K a P2/L

Secondario: da S1/k a S2/l

Note: la portata del trasformatore amperometrico

deve corrispondere al fondo scala dello strumento.

81

75,5

107

60

87

MISURA E CONTROLLO

Codice

VM740800

VM741600

VM742400

VM743200

VM744000

VM745700

VM746500

VM747300

VM748100

VM749900

Modello

TUC 80

TUC 80

TUC 80

TUC 80

TUC 80

TUC 80

TUC 80

TUC 80

TUC 80

TUC 80

Descrizione

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Trasformatore di corrente a barra passante

Portata

400/5 A

500/5 A

600/5 A

750/5 A

800/5 A

1000/5 A

1200/5 A

1500/5 A

2000/5 A

2500/5 A

RIFERIMENTI NORMATIVI

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Tensione di prova (1 min)

kV

Frequenza

Hz

3

Classe

0,5

1

3

15

20

30

15

20

30

15

20

30

15

20

30

15

20

30

15

20

30

15

20

30

15

20

30

15

20

30

15

20

30

Fattore di sicurezza

Custodia

Tensione max di esercizio

Sovraccarico max continuo

Temperatura di funzionamento

FS

V

A

°C

50 / 60

<5

isol.

720

1,2 In

-10 ÷ +50

Potenza nominale VA

400/5 A

500/5 A

600/5 A

750/5 A

800/5 A

1000/5 A

1200/5 A

1500/5 A

2000/5 A

2500/5 A

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 / CEI 38-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
