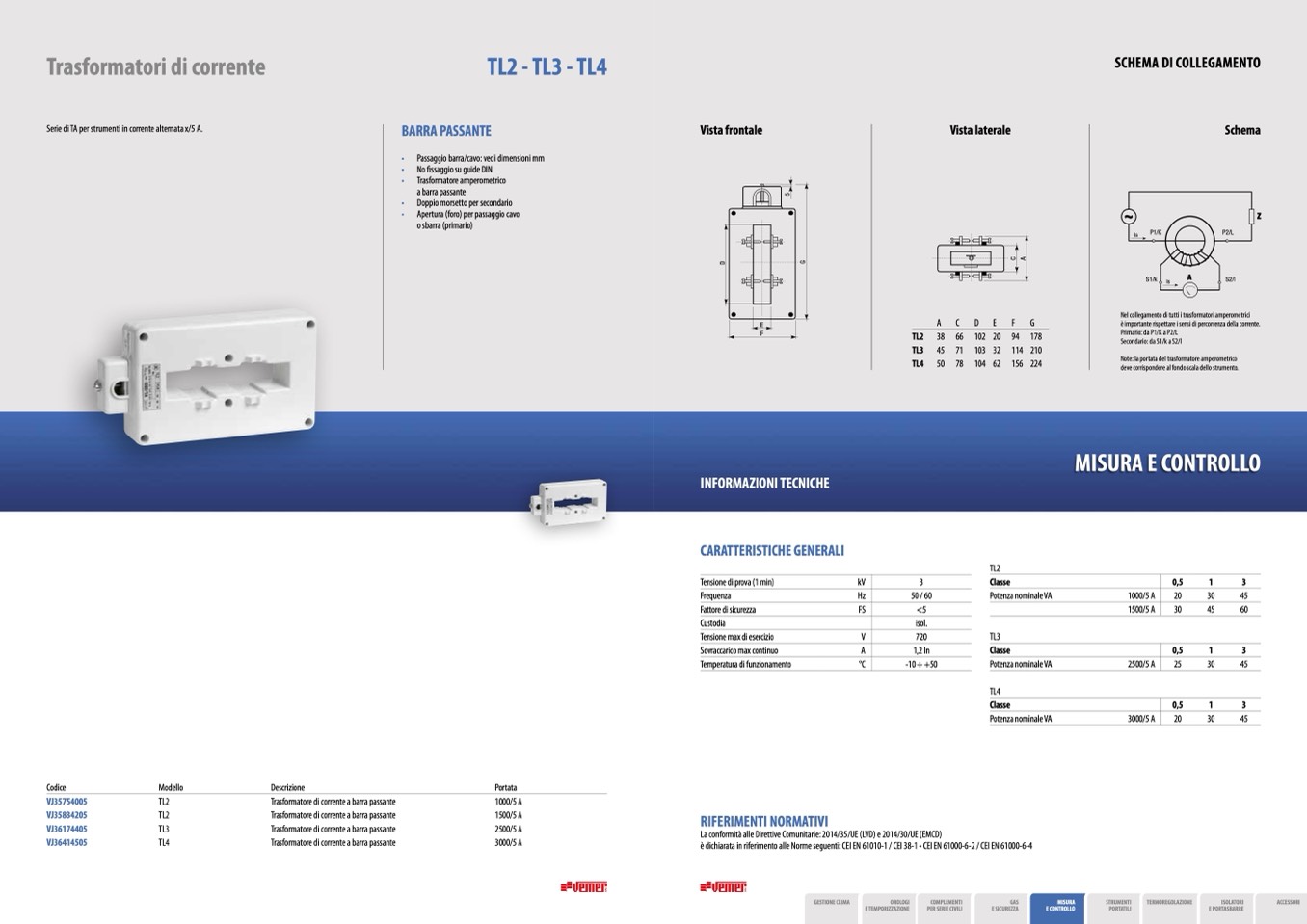

Trasformatori di corrente
Serie di TA per strumenti in corrente alternata x/5 A.
TL2 - TL3 - TL4
BARRA PASSANTE
• Passaggio barra/cavo: vedi dimensioni mm
• No fissaggio su guide DIN
• Trasformatore amperometrico
a barra passante
• Doppio morsetto per secondario
• Apertura (foro) per passaggio cavo
o sbarra (primario)
SCHEMA DI COLLEGAMENTO
Vista frontale
Vista laterale
Schema
Z
Is
P1/K
S1/k
P2/L
A
S2/l
Is
A
C D
E F
G
Nel collegamento di tutti i trasformatori amperometrici
è importante rispettare i sensi di percorrenza della corrente.
Primario: da P1/K a P2/L
Secondario: da S1/k a S2/l
Note: la portata del trasformatore amperometrico
deve corrispondere al fondo scala dello strumento.
E
F
TL2 38 66 102 20 94 178
TL3 45 71 103 32 114 210
TL4 50 78 104 62 156 224
MISURA E CONTROLLO
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Tensione di prova (1 min)
kV
Frequenza
Hz
3
50 / 60
<5
isol.
720
1,2 In
-10 ÷ +50
TL2
Classe
0,5
Potenza nominale VA
1000/5 A
20
1500/5 A
30
TL3
Classe
0,5
Potenza nominale VA
2500/5 A
25
TL4
Classe
0,5
1
3
30
45
45
60
1
3
30
45
1
3
30
45
Fattore di sicurezza
Custodia
Tensione max di esercizio
Sovraccarico max continuo
Temperatura di funzionamento
FS
V
A
°C
Codice
Modello
VJ35754005
TL2
VJ35834205
TL2
VJ36174405
TL3
VJ36414505
TL4
Descrizione
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Portata
1000/5 A
1500/5 A
2500/5 A
3000/5 A
RIFERIMENTI NORMATIVI
Potenza nominale VA
3000/5 A
20
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 / CEI 38-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
