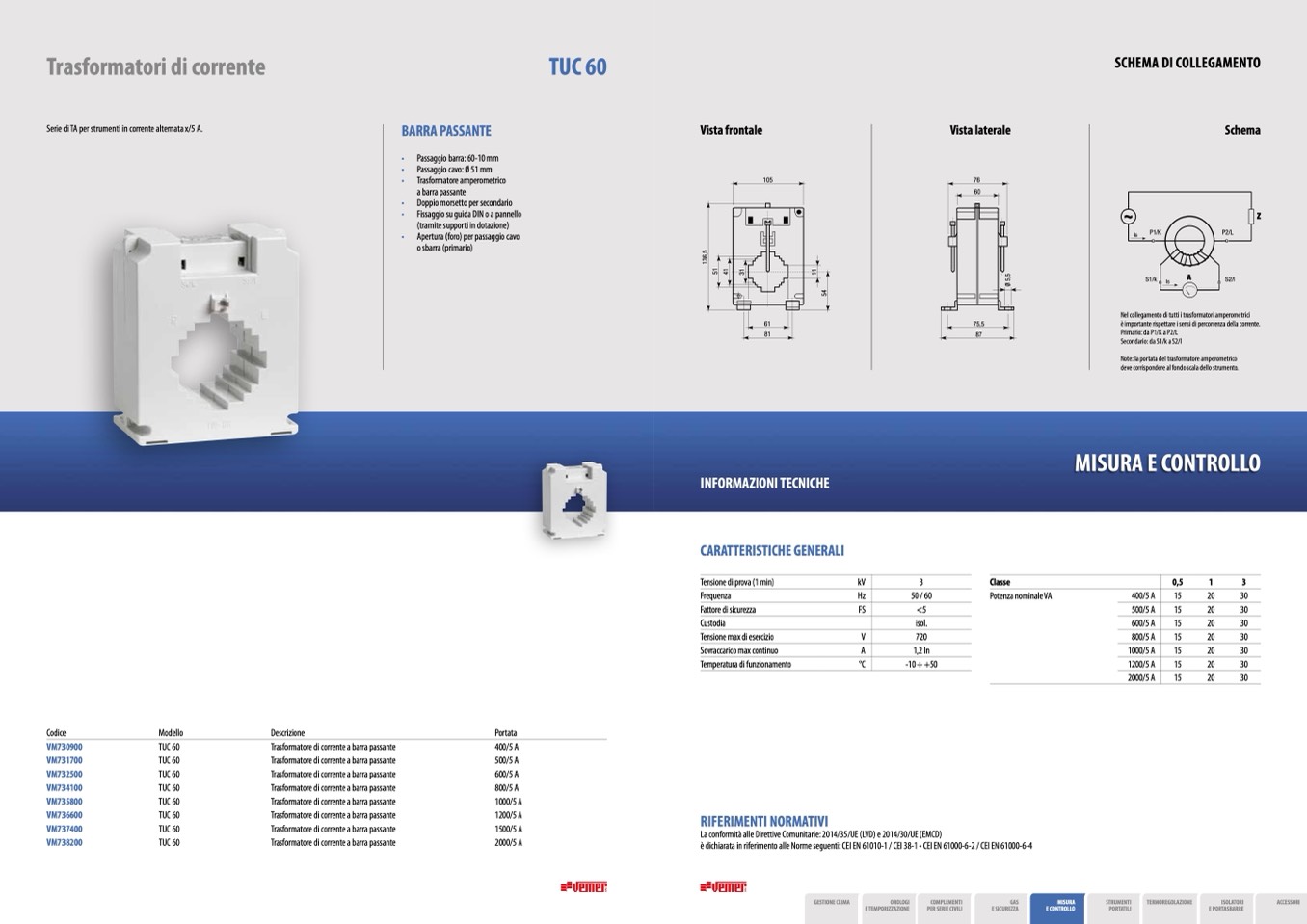

Trasformatori di corrente
TUC 60
SCHEMA DI COLLEGAMENTO
Serie di TA per strumenti in corrente alternata x/5 A.
BARRA PASSANTE
• Passaggio barra: 60-10 mm
• Passaggio cavo: Ø 51 mm
• Trasformatore amperometrico
a barra passante
• Doppio morsetto per secondario
• Fissaggio su guida DIN o a pannello
(tramite supporti in dotazione)
• Apertura (foro) per passaggio cavo
o sbarra (primario)
Vista frontale
105
Vista laterale
76
Schema
60
Z
Is
P1/K
S1/k
P2/L
A
S2/l
Is
Nel collegamento di tutti i trasformatori amperometrici
è importante rispettare i sensi di percorrenza della corrente.
Primario: da P1/K a P2/L
Secondario: da S1/k a S2/l
Note: la portata del trasformatore amperometrico
deve corrispondere al fondo scala dello strumento.
61
75,5
81
87
MISURA E CONTROLLO
Codice
VM730900
VM731700
VM732500
VM734100
VM735800
VM736600
VM737400
VM738200
Modello
TUC 60
TUC 60
TUC 60
TUC 60
TUC 60
TUC 60
TUC 60
TUC 60
Descrizione
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Trasformatore di corrente a barra passante
Portata
400/5 A
500/5 A
600/5 A
800/5 A
1000/5 A
1200/5 A
1500/5 A
2000/5 A
RIFERIMENTI NORMATIVI
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Tensione di prova (1 min)
kV
Frequenza
Hz
3
Classe
0,5
1
3
15
20
30
15
20
30
15
20
30
15
20
30
15
20
30
15
20
30
15
20
30
Fattore di sicurezza
Custodia
Tensione max di esercizio
Sovraccarico max continuo
Temperatura di funzionamento
FS
V
A
°C
50 / 60
<5
isol.
720
1,2 In
-10 ÷ +50
Potenza nominale VA
400/5 A
500/5 A
600/5 A
800/5 A
1000/5 A
1200/5 A
2000/5 A
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 / CEI 38-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
