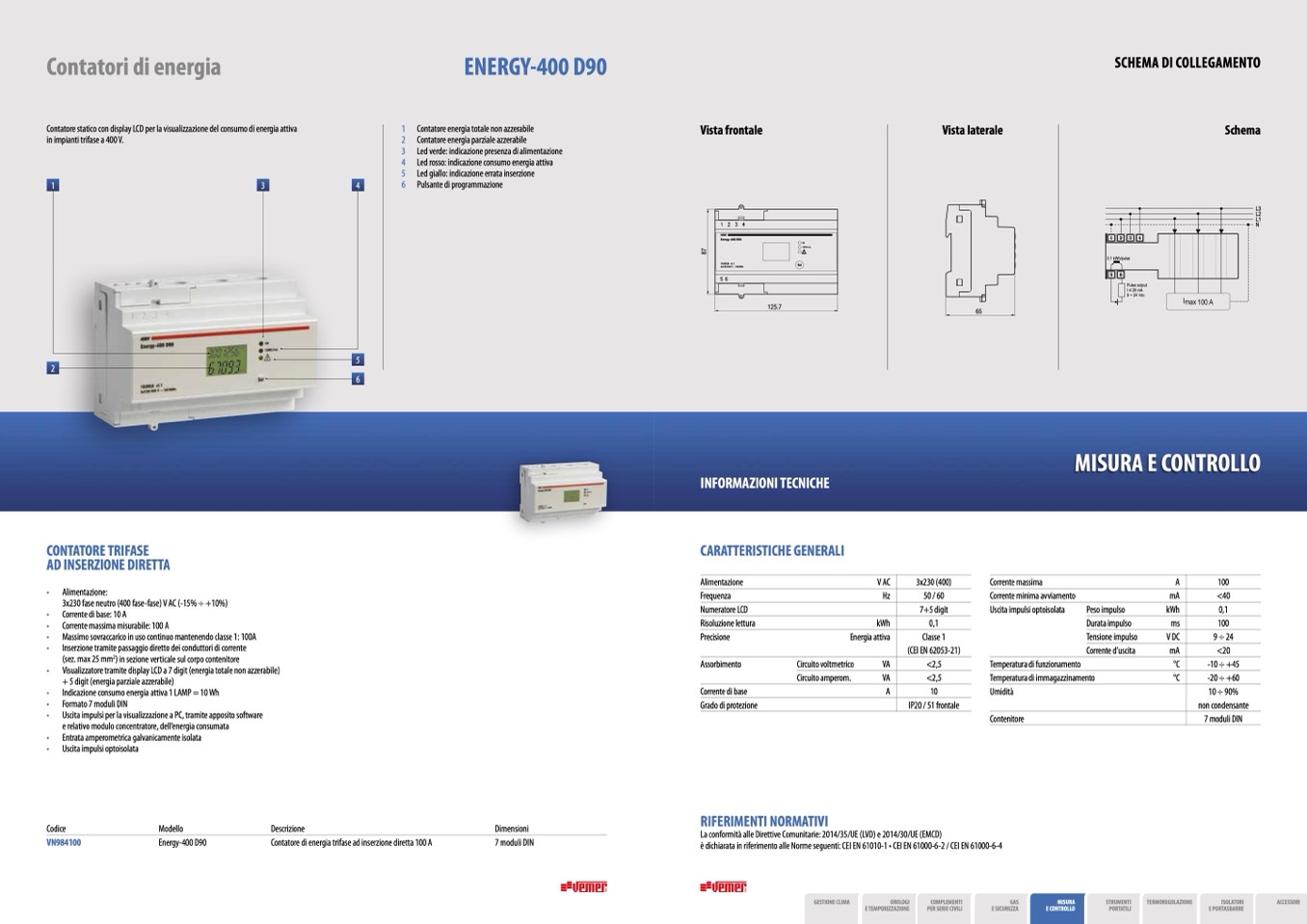

Contatori di energia

ENERGY-400 D90

SCHEMA DI COLLEGAMENTO

Contatore statico con display LCD per la visualizzazione del consumo di energia attiva

in impianti trifase a 400 V.

1

3

4

1 Contatore energia totale non azzerabile

2 Contatore energia parziale azzerabile

3 Led verde: indicazione presenza di alimentazione

4 Led rosso: indicazione consumo energia attiva

5 Led giallo: indicazione errata inserzione

6 Pulsante di programmazione

Vista frontale

Vista laterale

Schema

8

7

2

5

6

CONTATORE TRIFASE

AD INSERZIONE DIRETTA

• Alimentazione:

3x230 fase neutro (400 fase-fase) V AC (-15% ÷ +10%)

• Corrente di base: 10 A

• Corrente massima misurabile: 100 A

• Massimo sovraccarico in uso continuo mantenendo classe 1: 100A

• Inserzione tramite passaggio diretto dei conduttori di corrente

(sez. max 25 mm

2

) in sezione verticale sul corpo contenitore

• Visualizzatore tramite display LCD a 7 digit (energia totale non azzerabile)

+ 5 digit (energia parziale azzerabile)

• Indicazione consumo energia attiva 1 LAMP = 10 Wh

• Formato 7 moduli DIN

• Uscita impulsi per la visualizzazione a PC, tramite apposito software

e relativo modulo concentratore, dell’energia consumata

• Entrata amperometrica galvanicamente isolata

• Uscita impulsi optoisolata

V AC

Circuito voltmetrico

VA

Circuito amperom.

VA

A

3x230 (400)

50 / 60

7+5 digit

0,1

Classe 1

(CEI EN 62053-21)

<2,5

<2,5

10

IP20 / 51 frontale

Corrente massima

Corrente minima avviamento

Uscita impulsi optoisolata

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita

A

100

mA

<40

kWh

0,1

ms

100

V DC

9 ÷ 24

mA

<20

°C

-10 ÷ +45

°C

-20 ÷ +60

10 ÷ 90%

non condensante

7 moduli DIN

Codice

VN984100

Modello

Energy-400 D90

Descrizione

Contatore di energia trifase ad inserzione diretta 100 A

Dimensioni

7 moduli DIN

RIFERIMENTI NORMATIVI

294

295

Assorbimento

Corrente di base

Grado di protezione

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

125.7

65

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

Numeratore LCD

Risoluzione lettura

Precisione

MISURA E CONTROLLO

kWh

Energia attiva

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA

MISURA

E CONTROLLO

STRUMENTI

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

Contenitore

0.1 kWh/pulse

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc
