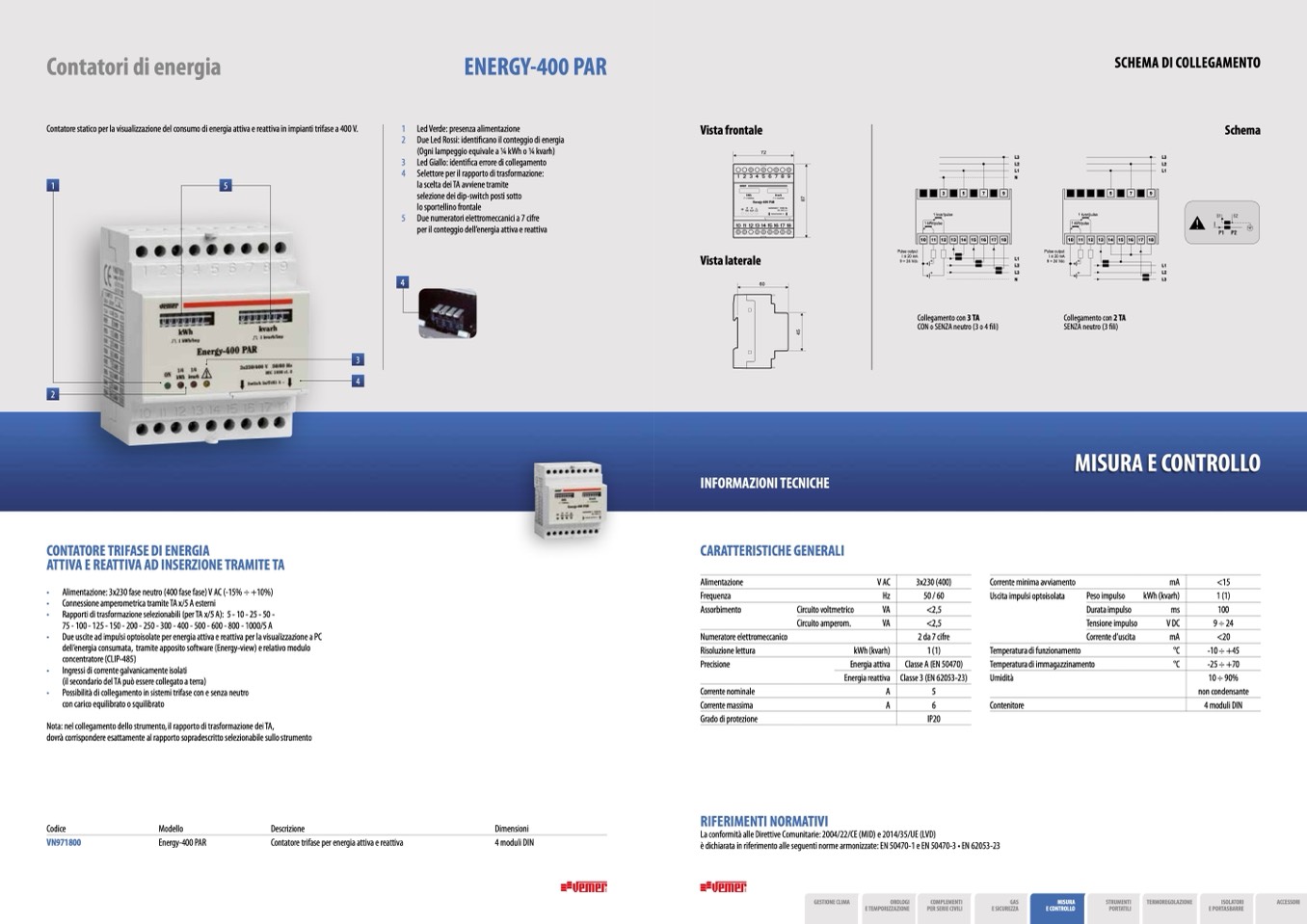

Contatori di energia

ENERGY-400 PAR

SCHEMA DI COLLEGAMENTO

Contatore statico per la visualizzazione del consumo di energia attiva e reattiva in impianti trifase a 400 V.

1 Led Verde: presenza alimentazione

2 Due Led Rossi: identificano il conteggio di energia

(Ogni lampeggio equivale a 1/4 kWh o 1/4 kvarh)

3 Led Giallo: identifica errore di collegamento

4 Selettore per il rapporto di trasformazione:

la scelta dei TA avviene tramite

selezione dei dip-switch posti sotto

lo sportellino frontale

5 Due numeratori elettromeccanici a 7 cifre

per il conteggio dell’energia attiva e reattiva

Vista frontale

72

60

Vista laterale

60

Schema

1

5

2

CONTATORE TRIFASE DI ENERGIA

ATTIVA E REATTIVA AD INSERZIONE TRAMITE TA

• Alimentazione: 3x230 fase neutro (400 fase fase) V AC (-15% ÷ +10%)

• Connessione amperometrica tramite TA x/5 A esterni

• Rapporti di trasformazione selezionabili (per TA x/5 A): 5 - 10 - 25 - 50 -

75 - 100 - 125 - 150 - 200 - 250 - 300 - 400 - 500 - 600 - 800 - 1000/5 A

• Due uscite ad impulsi optoisolate per energia attiva e reattiva per la visualizzazione a PC

dell’energia consumata, tramite apposito software (Energy-view) e relativo modulo

concentratore (CLIP-485)

• Ingressi di corrente galvanicamente isolati

(il secondario del TA può essere collegato a terra)

• Possibilità di collegamento in sistemi trifase con e senza neutro

con carico equilibrato o squilibrato

Nota: nel collegamento dello strumento, il rapporto di trasformazione dei TA,

dovrà corrispondere esattamente al rapporto sopradescritto selezionabile sullo strumento

1 kvar/pulse

1 kWh/pulse

1 kvar/pulse

1 kWh/pulse

4

5

8

7

8

7

4

5

Codice

VN971800

Modello

Energy-400 PAR

Descrizione

Contatore trifase per energia attiva e reattiva

4 moduli DIN

3

4

4

72

0123614

0000614

Dimensioni

La conformità alle Direttive Comunitarie: 2004/22/CE (MID) e 2014/35/UE (LVD)

è dichiarata in riferimento alle seguenti norme armonizzate: EN 50470-1 e EN 50470-3 • EN 62053-23

292

293

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

MISURA E CONTROLLO

Assorbimento

Numeratore elettromeccanico

Risoluzione lettura

Precisione

Corrente nominale

Corrente massima

Grado di protezione

RIFERIMENTI NORMATIVI

kWh (kvarh)

Energia attiva

Energia reattiva

A

A

2 da 7 cifre

1 (1)

Classe A (EN 50470)

Classe 3 (EN 62053-23)

5

6

IP20

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

Circuito voltmetrico

Circuito amperom.

VA

<2,5

VA

<2,5

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita

V AC

3x230 (400)

50 / 60

Corrente minima avviamento

Uscita impulsi optoisolata

mA

<15

kWh (kvarh)

1 (1)

ms

100

V DC

9 ÷ 24

mA

<20

°C

-10 ÷ +45

°C

-25 ÷ +70

10 ÷ 90%

non condensante

4 moduli DIN

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA

MISURA

E CONTROLLO

STRUMENTI

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

Collegamento con 3 TA

CON o SENZA neutro (3 o 4 fili)

Collegamento con 2 TA

SENZA neutro (3 fili)

Contenitore
