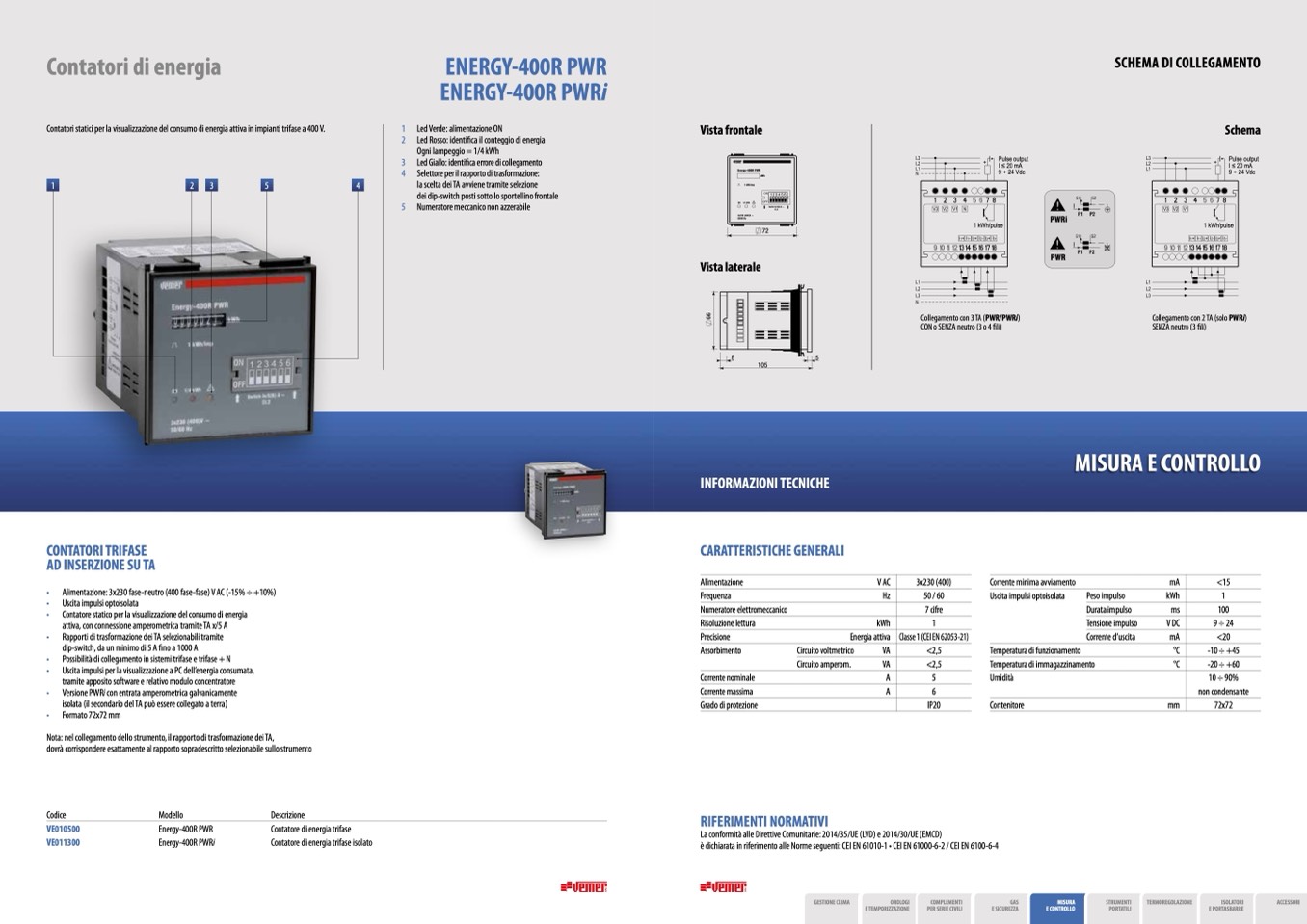

Contatori di energia

Contatori statici per la visualizzazione del consumo di energia attiva in impianti trifase a 400 V.

1

2

3

5

4

CONTATORI TRIFASE

AD INSERZIONE SU TA

• Alimentazione: 3x230 fase-neutro (400 fase-fase) V AC (-15% ÷ +10%)

• Uscita impulsi optoisolata

• Contatore statico per la visualizzazione del consumo di energia

attiva, con connessione amperometrica tramite TA x/5 A

• Rapporti di trasformazione dei TA selezionabili tramite

dip-switch, da un minimo di 5 A fino a 1000 A

• Possibilità di collegamento in sistemi trifase e trifase + N

• Uscita impulsi per la visualizzazione a PC dell’energia consumata,

tramite apposito software e relativo modulo concentratore

• Versione PWRi con entrata amperometrica galvanicamente

isolata (il secondario del TA può essere collegato a terra)

• Formato 72x72 mm

Nota: nel collegamento dello strumento, il rapporto di trasformazione dei TA,

dovrà corrispondere esattamente al rapporto sopradescritto selezionabile sullo strumento

ENERGY-400R PWR

ENERGY-400R PWRi

1 Led Verde: alimentazione ON

2 Led Rosso: identifica il conteggio di energia

Ogni lampeggio = 1/4 kWh

3 Led Giallo: identifica errore di collegamento

4 Selettore per il rapporto di trasformazione:

la scelta dei TA avviene tramite selezione

dei dip-switch posti sotto lo sportellino frontale

5 Numeratore meccanico non azzerabile

Vista frontale

SCHEMA DI COLLEGAMENTO

Schema

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc

1 kWh/pulse

Collegamento con 2 TA (solo PWRi)

SENZA neutro (3 fili)

MISURA E CONTROLLO

Codice

VE010500

VE011300

Modello

Descrizione

RIFERIMENTI NORMATIVI

Energy-400R PWR

Energy-400R PWRi

Contatore di energia trifase

Contatore di energia trifase isolato

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 6100-6-4

296

297

72

Vista laterale

8

5

105

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc

1 kWh/pulse

Collegamento con 3 TA (PWR/PWRi)

CON o SENZA neutro (3 o 4 fili)

6

6

Alimentazione

Frequenza

Hz

Numeratore elettromeccanico

Risoluzione lettura

kWh

Precisione

Energia attiva

Assorbimento

Corrente nominale

Corrente massima

Grado di protezione

Circuito voltmetrico

Circuito amperom.

VA

<2,5

VA

<2,5

A

5

A

6

IP20

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

V AC

3x230 (400)

50 / 60

7 cifre

1

Classe 1 (CEI EN 62053-21)

Corrente minima avviamento

Uscita impulsi optoisolata

mA

kWh

ms

V DC

mA

°C

°C

<15

1

100

9 ÷ 24

<20

-10 ÷ +45

-20 ÷ +60

10 ÷ 90%

non condensante

72x72

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA

MISURA

E CONTROLLO

STRUMENTI

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

Contenitore

mm

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita
