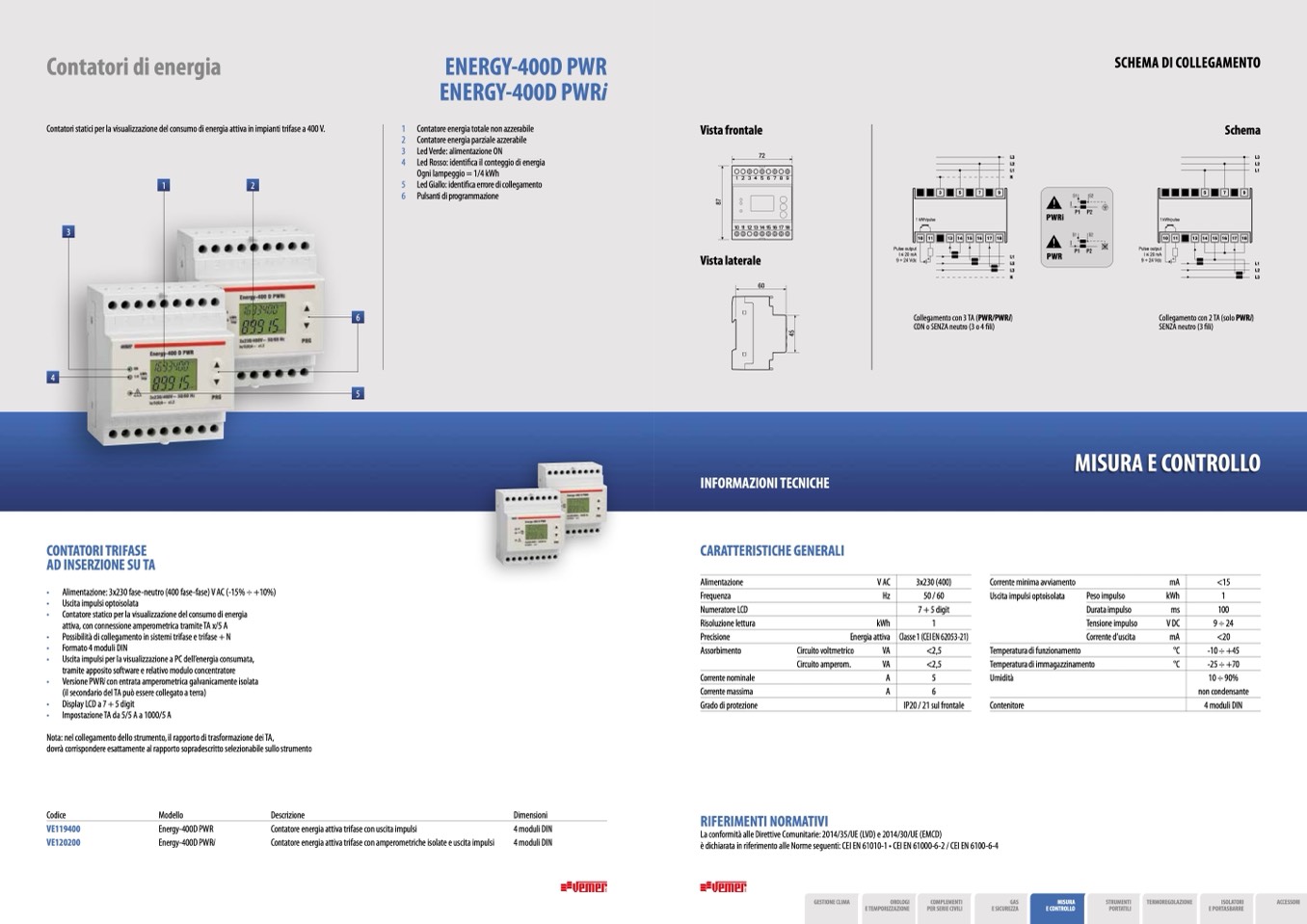

Contatori di energia

Contatori statici per la visualizzazione del consumo di energia attiva in impianti trifase a 400 V.

ENERGY-400D PWR

ENERGY-400D PWRi

Contatore energia totale non azzerabile

Contatore energia parziale azzerabile

Led Verde: alimentazione ON

Led Rosso: identifica il conteggio di energia

Ogni lampeggio = 1/4 kWh

Led Giallo: identifica errore di collegamento

Pulsanti di programmazione

SCHEMA DI COLLEGAMENTO

4

5

8

7

4

6

5

Collegamento con 2 TA (solo PWRi)

SENZA neutro (3 fili)

MISURA E CONTROLLO

3

1 kWh/pulse

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc

Collegamento con 3 TA (PWR/PWRi)

CON o SENZA neutro (3 o 4 fili)

1 kWh/pulse

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc

CONTATORI TRIFASE

AD INSERZIONE SU TA

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

Numeratore LCD

Risoluzione lettura

Precisione

Assorbimento

Corrente nominale

Corrente massima

Grado di protezione

RIFERIMENTI NORMATIVI

1

2

• Alimentazione: 3x230 fase-neutro (400 fase-fase) V AC (-15% ÷ +10%)

• Uscita impulsi optoisolata

• Contatore statico per la visualizzazione del consumo di energia

attiva, con connessione amperometrica tramite TA x/5 A

• Possibilità di collegamento in sistemi trifase e trifase + N

• Formato 4 moduli DIN

• Uscita impulsi per la visualizzazione a PC dell’energia consumata,

tramite apposito software e relativo modulo concentratore

• Versione PWRi con entrata amperometrica galvanicamente isolata

(il secondario del TA può essere collegato a terra)

• Display LCD a 7 + 5 digit

• Impostazione TA da 5/5 A a 1000/5 A

Nota: nel collegamento dello strumento, il rapporto di trasformazione dei TA,

dovrà corrispondere esattamente al rapporto sopradescritto selezionabile sullo strumento

V AC

3x230 (400)

50 / 60

7 + 5 digit

1

Classe 1 (CEI EN 62053-21)

Corrente minima avviamento

Uscita impulsi optoisolata

mA

<15

kWh

1

ms

100

V DC

9 ÷ 24

mA

<20

°C

-10 ÷ +45

°C

-25 ÷ +70

10 ÷ 90%

non condensante

4 moduli DIN

Codice

VE119400

VE120200

Modello

Energy-400D PWR

Energy-400D PWRi

Descrizione

Contatore energia attiva trifase con uscita impulsi

Contatore energia attiva trifase con amperometriche isolate e uscita impulsi

Dimensioni

4 moduli DIN

4 moduli DIN

290

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 6100-6-4

1

2

3

4

5

6

Vista frontale

72

Vista laterale

60

Schema

291

Circuito voltmetrico

Circuito amperom.

VA

<2,5

VA

<2,5

A

5

A

6

IP20 / 21 sul frontale

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

kWh

Energia attiva

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita
