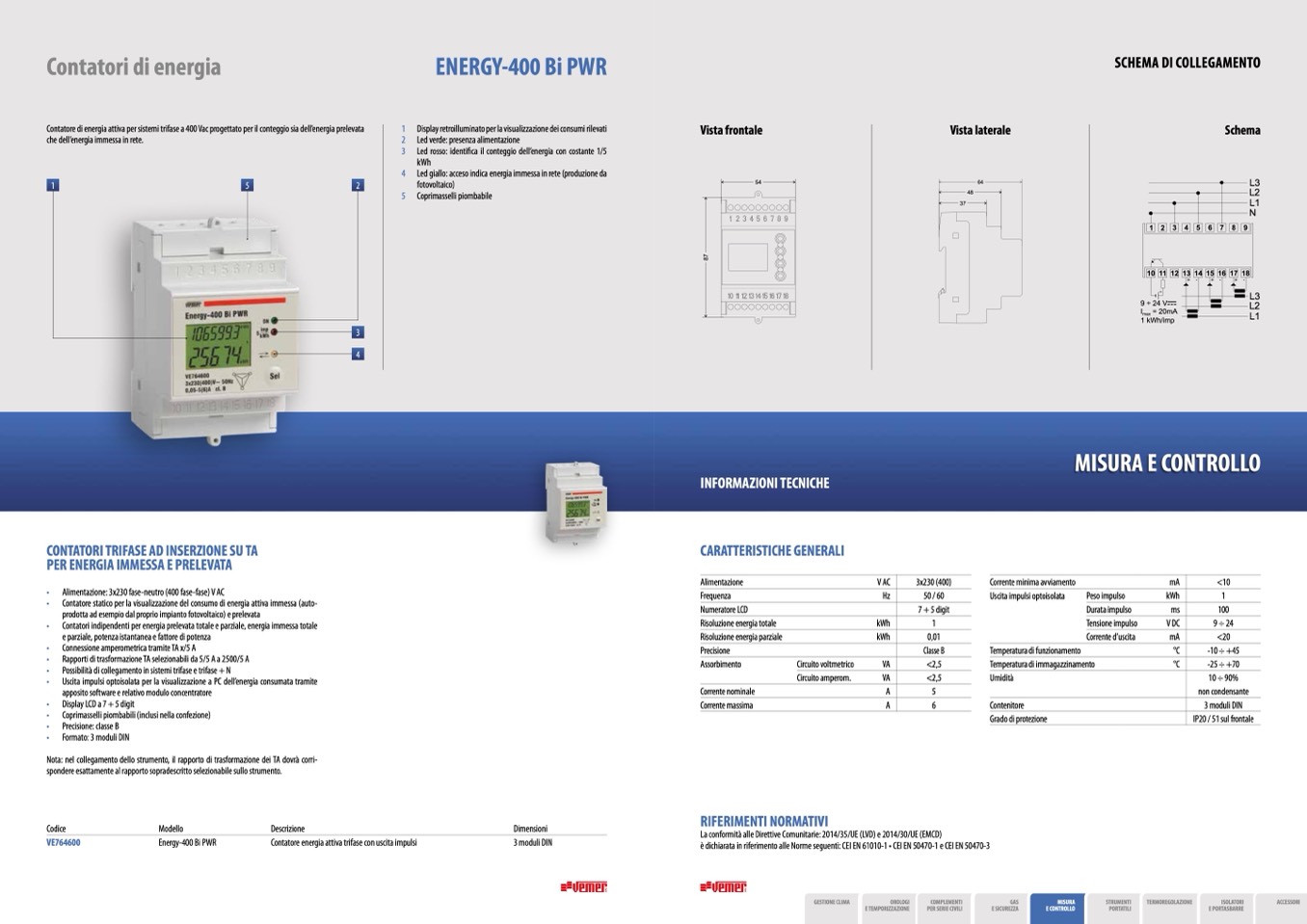

Contatori di energia

ENERGY-400 Bi PWR

SCHEMA DI COLLEGAMENTO

Contatore di energia attiva per sistemi trifase a 400 Vac progettato per il conteggio sia dell’energia prelevata

che dell’energia immessa in rete.

1

5

2

1

2

3

4

5

Display retroilluminato per la visualizzazione dei consumi rilevati

Led verde: presenza alimentazione

Led rosso: identifica il conteggio dell’energia con costante 1/5

kWh

Led giallo: acceso indica energia immessa in rete (produzione da

fotovoltaico)

Coprimasselli piombabile

Vista frontale

Vista laterale

Schema

SCHEMI DI COLLEGAMENTO

CONTATORI TRIFASE AD INSERZIONE SU TA

PER ENERGIA IMMESSA E PRELEVATA

• Alimentazione: 3x230 fase-neutro (400 fase-fase) V AC

• Contatore statico per la visualizzazione del consumo di energia attiva immessa (auto-

prodotta ad esempio dal proprio impianto fotovoltaico) e prelevata

• Contatori indipendenti per energia prelevata totale e parziale, energia immessa totale

e parziale, potenza istantanea e fattore di potenza

• Connessione amperometrica tramite TA x/5 A

• Rapporti di trasformazione TA selezionabili da 5/5 A a 2500/5 A

• Possibilità di collegamento in sistemi trifase e trifase + N

• Uscita impulsi optoisolata per la visualizzazione a PC dell’energia consumata tramite

apposito software e relativo modulo concentratore

• Display LCD a 7 + 5 digit

• Coprimasselli piombabili (inclusi nella confezione)

• Precisione: classe B

• Formato: 3 moduli DIN

Nota: nel collegamento dello strumento, il rapporto di trasformazione dei TA dovrà corri-

spondere esattamente al rapporto sopradescritto selezionabile sullo strumento.

3x230 (400)

50 / 60

7 + 5 digit

1

0,01

Classe B

<2,5

<2,5

5

6

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 50470-1 e CEI EN 50470-3

Codice

VE764600

Modello

Energy-400 Bi PWR

Descrizione

Contatore energia attiva trifase con uscita impulsi

Dimensioni

3 moduli DIN

288

RIFERIMENTI NORMATIVI

3

4

DIMENSIONI

DIMENSIONI

54

64

37

48

37

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

MISURA E CONTROLLO

Alimentazione

Frequenza

Hz

Numeratore LCD

Risoluzione energia totale

Risoluzione energia parziale

Precisione

Assorbimento

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita

Corrente nominale

Corrente massima

Circuito voltmetrico

VA

Circuito amperom.

VA

A

A

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

Contenitore

Grado di protezione

289

54

V AC

kWh

kWh

Corrente minima avviamento

Uscita impulsi optoisolata

mA

<10

kWh

1

ms

100

V DC

9 ÷ 24

mA

<20

°C

-10 ÷ +45

°C

-25 ÷ +70

10 ÷ 90%

non condensante

3 moduli DIN

IP20 / 51 sul frontale

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

E TEMPORIZZAZIONE

PER SERIE CIVILI

GAS

E SICUREZZA

MISURA

E CONTROLLO

STRUMENTI

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

48

64

L3

L2

L1

N

123456789

8

7

8

7

10 11 12 13 14 15 16 17 18

+

9 ÷ 24 V

I

max

= 20mA

1 kWh/imp

L3

L2

L1

+

-

+

-

+

-
