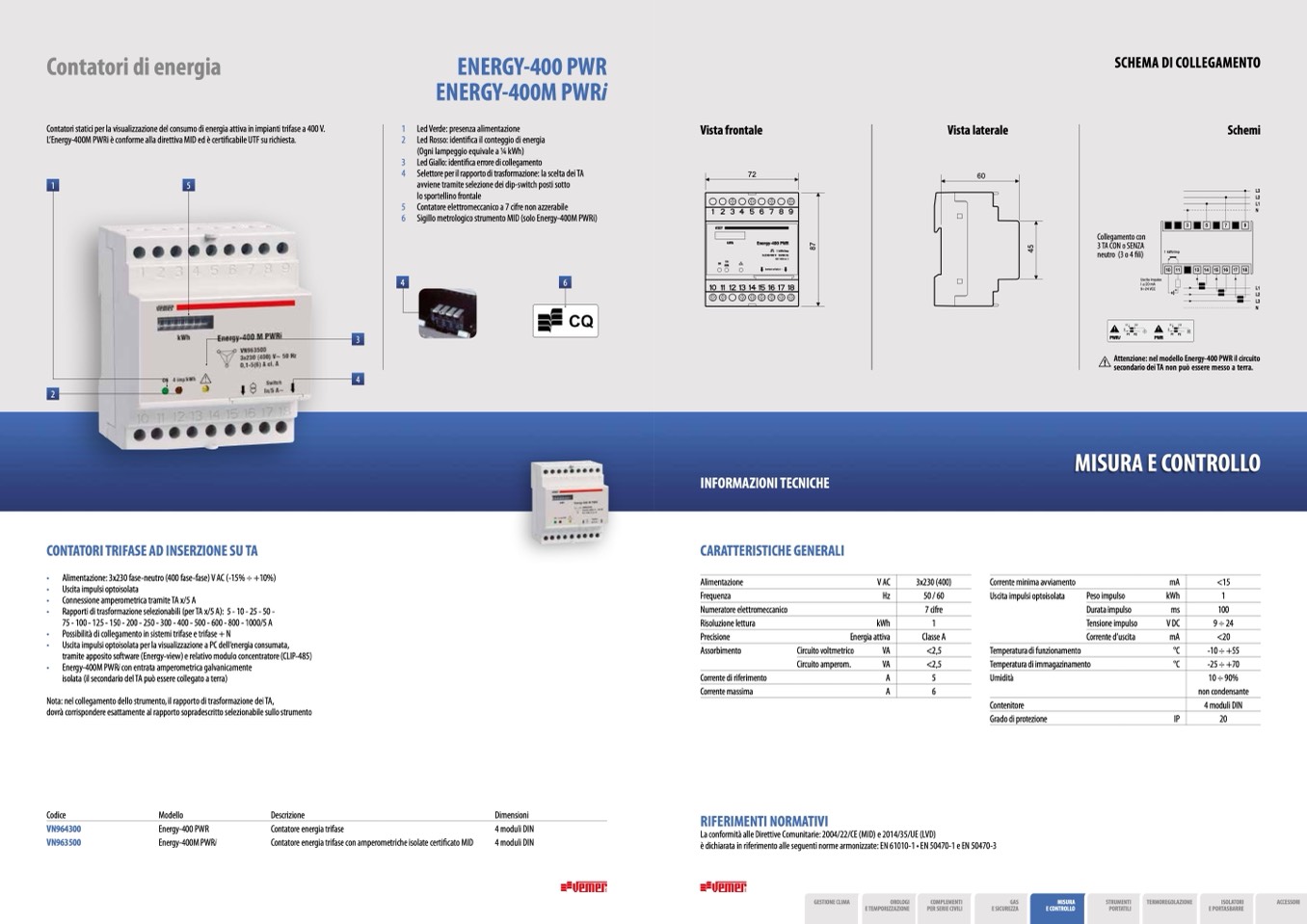

Contatori di energia

Contatori statici per la visualizzazione del consumo di energia attiva in impianti trifase a 400 V.

L’Energy-400M PWRi è conforme alla direttiva MID ed è certificabile UTF su richiesta.

1

5

2

CONTATORI TRIFASE AD INSERZIONE SU TA

• Alimentazione: 3x230 fase-neutro (400 fase-fase) V AC (-15% ÷ +10%)

• Uscita impulsi optoisolata

• Connessione amperometrica tramite TA x/5 A

• Rapporti di trasformazione selezionabili (per TA x/5 A): 5 - 10 - 25 - 50 -

75-100-125-150-200-250-300-400-500-600-800-1000/5A

• Possibilità di collegamento in sistemi trifase e trifase + N

• Uscita impulsi optoisolata per la visualizzazione a PC dell’energia consumata,

tramite apposito software (Energy-view) e relativo modulo concentratore (CLIP-485)

• Energy-400M PWRi con entrata amperometrica galvanicamente

isolata (il secondario del TA può essere collegato a terra)

Nota: nel collegamento dello strumento, il rapporto di trasformazione dei TA,

dovrà corrispondere esattamente al rapporto sopradescritto selezionabile sullo strumento

ENERGY-400 PWR

ENERGY-400M PWRi

1 Led Verde: presenza alimentazione

2 Led Rosso: identifica il conteggio di energia

(Ogni lampeggio equivale a 1/4 kWh)

3 Led Giallo: identifica errore di collegamento

4 Selettore per il rapporto di trasformazione: la scelta dei TA

avviene tramite selezione dei dip-switch posti sotto

lo sportellino frontale

5 Contatore elettromeccanico a 7 cifre non azzerabile

6 Sigillo metrologico strumento MID (solo Energy-400M PWRi)

4

6

SCHEMA DI COLLEGAMENTO

8

7

8

7

4

5

4

5

+

Codice

VN964300

VN963500

Modello

Energy-400 PWR

Energy-400M PWRi

Descrizione

Contatore energia trifase

Contatore energia trifase con amperometriche isolate certificato MID

Dimensioni

4 moduli DIN

4 moduli DIN

La conformità alle Direttive Comunitarie: 2004/22/CE (MID) e 2014/35/UE (LVD)

è dichiarata in riferimento alle seguenti norme armonizzate: EN 61010-1 • EN 50470-1 e EN 50470-3

3

4

S1

S2

I

I

P1 P2

S1

S2

P1 P2

286

287

Vista frontale

72

72

60

Vista laterale

60

Schemi

Collegamento con 3 TA CON o SENZA neutro (3 o 4 fili)

L3

L2

L1

N

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

Numeratore elettromeccanico

Risoluzione lettura

kWh

Precisione

Energia attiva

Assorbimento

Circuito voltmetrico

VA

Circuito amperom.

VA

Corrente di riferimento

A

Corrente massima

A

RIFERIMENTI NORMATIVI

V AC

3x230 (400)

50 / 60

7 cifre

1

Classe A

<2,5

<2,5

5

6

Corrente minima avviamento

Uscita impulsi optoisolata

mA

<15

kWh

1

ms

100

V DC

9 ÷ 24

mA

<20

°C

-10 ÷ +55

°C

-25 ÷ +70

10 ÷ 90%

non condensante

4 moduli DIN

IP

20

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA

MISURA

E CONTROLLO

STRUMENTI

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

Temperatura di funzionamento

Temperatura di immagazinamento

Umidità

Contenitore

Grado di protezione

Collegamento con

3 TA CON o SENZA

neutro (3 o 4 fili)

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita

1

2

3

4

5

6

7

8

9

1 kWh/imp

10 11 12 13 14 15 16 17 18

Uscita impulso

I

≤ 20 mA

9÷24 VCC

L1

L2

L3

N

PWRi

Attenzione: nel modello Energy-400 PWR il circuito

secondario dei TA non può essere messo a terra.

MISURA E CONTROLLO

PWR
