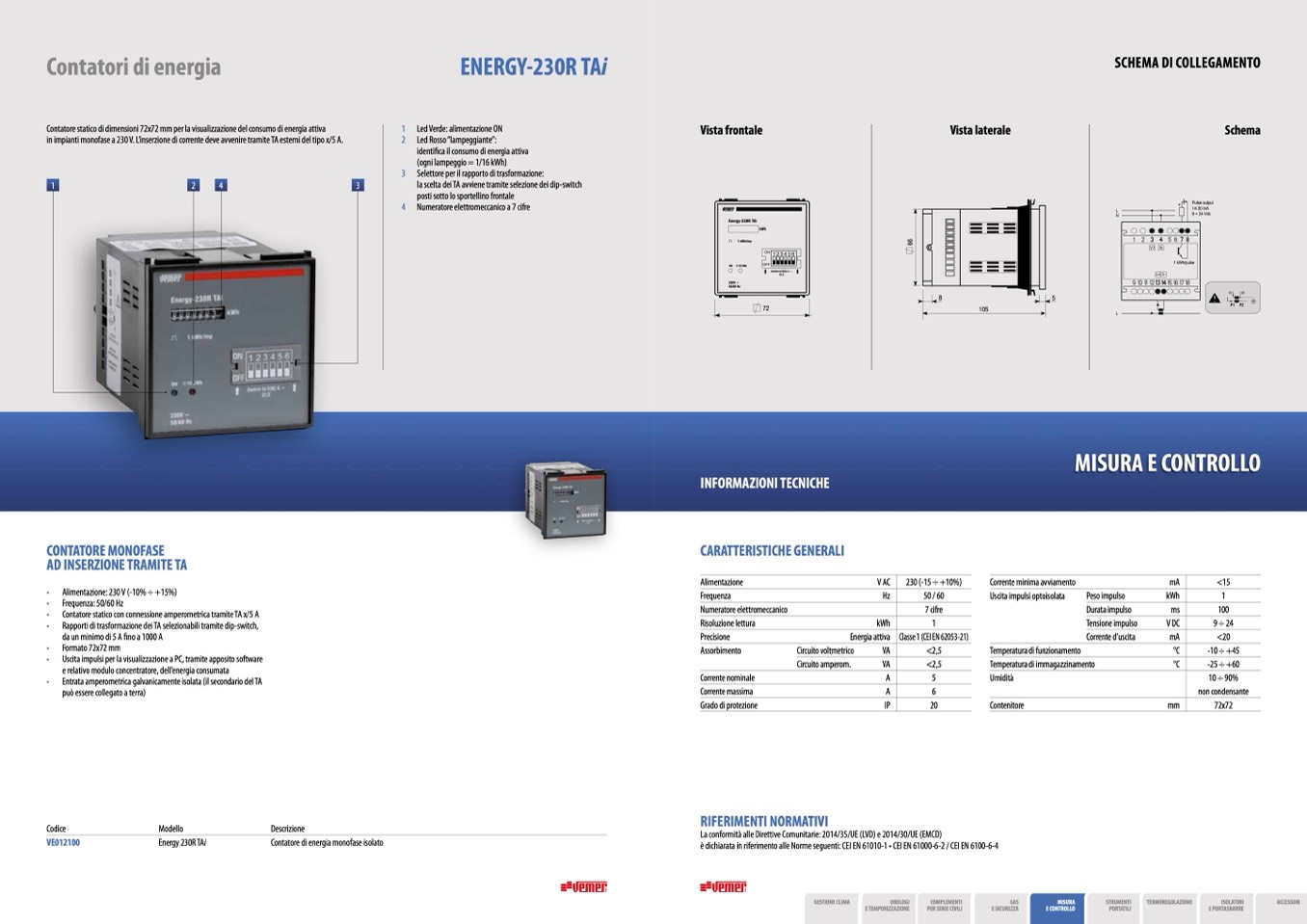

Contatori di energia

Contatore statico di dimensioni 72x72 mm per la visualizzazione del consumo di energia attiva

in impianti monofase a 230 V. L’inserzione di corrente deve avvenire tramite TA esterni del tipo x/5 A.

2

4

ENERGY-230R TAi

Led Verde: alimentazione ON

Led Rosso “lampeggiante”:

identifica il consumo di energia attiva

(ogni lampeggio = 1/16 kWh)

Selettore per il rapporto di trasformazione:

la scelta dei TA avviene tramite selezione dei dip-switch

posti sotto lo sportellino frontale

Numeratore elettromeccanico a 7 cifre

SCHEMA DI COLLEGAMENTO

1

2

3

4

Vista frontale

Vista laterale

Schema

3

Pulse output

I ≤ 20 mA

9 ÷ 24 Vdc

1 kWh/pulse

8

5

105

72

1

MISURA E CONTROLLO

CONTATORE MONOFASE

AD INSERZIONE TRAMITE TA

• Alimentazione: 230 V (-10% ÷ +15%)

• Frequenza: 50/60 Hz

• Contatore statico con connessione amperometrica tramite TA x/5 A

• Rapporti di trasformazione dei TA selezionabili tramite dip-switch,

daunminimodi5Afinoa1000A

• Formato 72x72 mm

• Uscita impulsi per la visualizzazione a PC, tramite apposito software

e relativo modulo concentratore, dell’energia consumata

• Entrata amperometrica galvanicamente isolata (il secondario del TA

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Numeratore elettromeccanico

Risoluzione lettura

230 (-15 ÷ +10%)

50 / 60

7 cifre

Corrente minima avviamento

Uscita impulsi optoisolata

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita

mA

kWh

ms

V DC

mA

°C

°C

<15

1

100

9 ÷ 24

<20

-10 ÷ +45

-25 ÷ +60

10 ÷ 90%

non condensante

72x72

può essere collegato a terra)

Codice

VE012100

Contenitore

mm

Modello

Energy 230R TAi

Descrizione

Contatore di energia monofase isolato

RIFERIMENTI NORMATIVI

Precisione

Assorbimento

Corrente nominale

Corrente massima

Grado di protezione

kWh

1

Energia attiva Classe 1 (CEI EN 62053-21)

Circuito voltmetrico

Circuito amperom.

VA

<2,5

VA

<2,5

A

5

A

6

IP

20

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 6100-6-4
