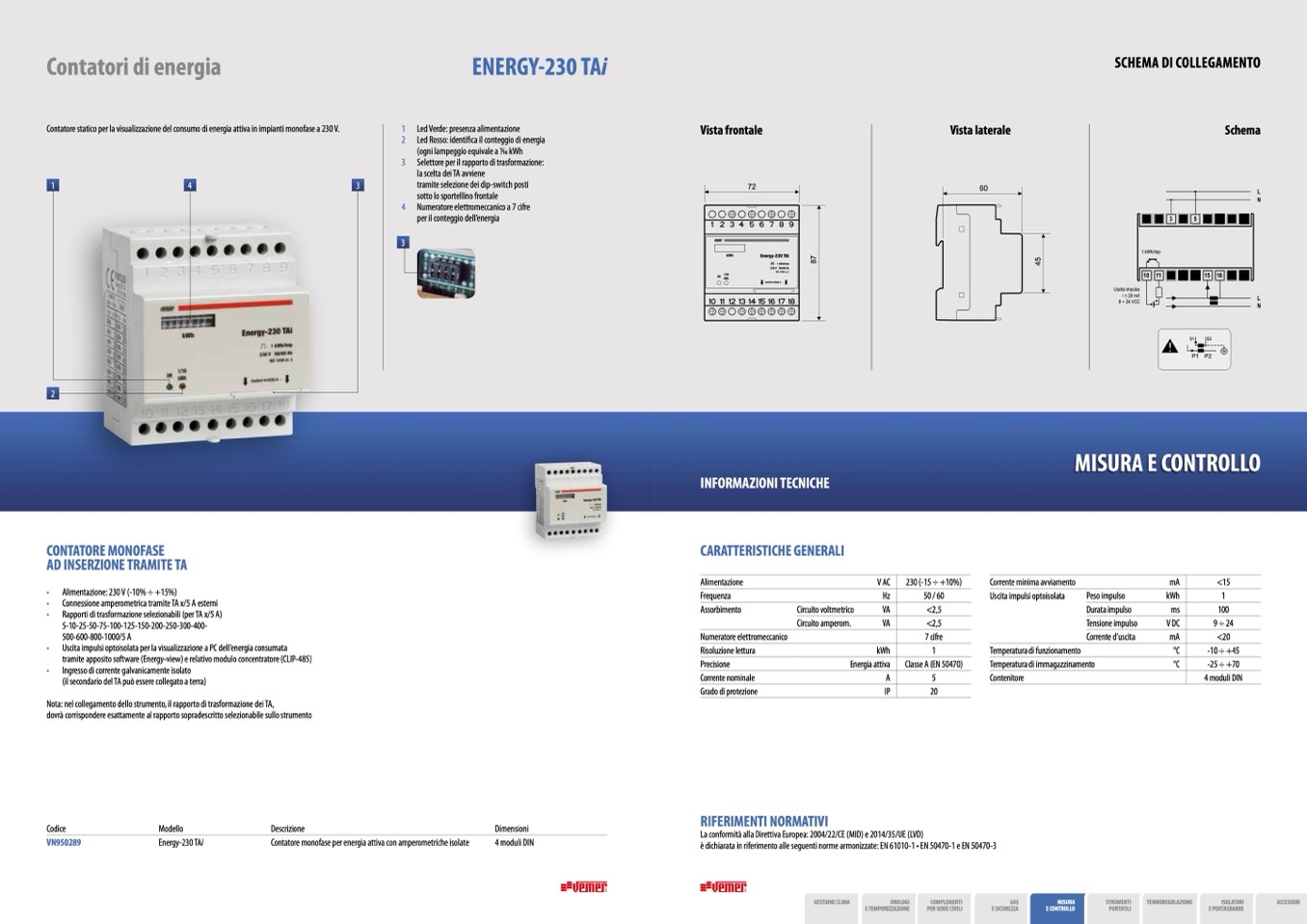

Contatori di energia

Contatore statico per la visualizzazione del consumo di energia attiva in impianti monofase a 230 V.

1

4

3

2

CONTATORE MONOFASE

AD INSERZIONE TRAMITE TA

• Alimentazione: 230 V (-10% ÷ +15%)

• Connessione amperometrica tramite TA x/5 A esterni

• Rapporti di trasformazione selezionabili (per TA x/5 A)

5-10-25-50-75-100-125-150-200-250-300-400-

500-600-800-1000/5 A

• Uscita impulsi optoisolata per la visualizzazione a PC dell’energia consumata

tramite apposito software (Energy-view) e relativo modulo concentratore (CLIP-485)

• Ingresso di corrente galvanicamente isolato

(il secondario del TA può essere collegato a terra)

Nota: nel collegamento dello strumento, il rapporto di trasformazione dei TA,

dovrà corrispondere esattamente al rapporto sopradescritto selezionabile sullo strumento

ENERGY-230 TAi

1 Led Verde: presenza alimentazione

2 Led Rosso: identifica il conteggio di energia

(ogni lampeggio equivale a 1/16 kWh

3 Selettore per il rapporto di trasformazione:

la scelta dei TA avviene

tramite selezione dei dip-switch posti

sotto lo sportellino frontale

Vista frontale

72

72

60

Vista laterale

60

SCHEMA DI COLLEGAMENTO

Schema

L

N

Codice

VN950289

Modello

Energy-230 TAi

Descrizione

Contatore monofase per energia attiva con amperometriche isolate

Dimensioni

4 moduli DIN

La conformità alla Direttiva Europea: 2004/22/CE (MID) e 2014/35/UE (LVD)

è dichiarata in riferimento alle seguenti norme armonizzate: EN 61010-1 • EN 50470-1 e EN 50470-3

4 Numeratore elettromeccanico a 7 cifre

per il conteggio dell’energia

1

2

3

4

5

6

7

8

9

0123614

I

1 kWh/imp

10 11 12 13 14 15 16 17 18

3

S

8

7

8

7

4

5

4

5

282

283

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Hz

MISURA E CONTROLLO

Assorbimento

Numeratore elettromeccanico

Risoluzione lettura

Precisione

Corrente nominale

Grado di protezione

RIFERIMENTI NORMATIVI

kWh

Energia attiva

A

IP

Temperatura di funzionamento

Temperatura di immagazzinamento

Contenitore

Circuito voltmetrico

VA

Circuito amperom.

VA

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita

V AC

230 (-15 ÷ +10%)

50 / 60

<2,5

<2,5

7 cifre

1

Classe A (EN 50470)

5

20

Corrente minima avviamento

Uscita impulsi optoisolata

mA

<15

kWh

1

ms

100

V DC

9 ÷ 24

mA

<20

°C

-10 ÷ +45

°C

-25 ÷ +70

4 moduli DIN

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA

MISURA

E CONTROLLO

STRUMENTI

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

Uscita impulso

I < 20 mA

9 ÷ 24 VCC

L

N

Uscita impulso

I < 20 mAL

9 ÷ 24 VCC

N

1

2

3

4

5

6

7

8

9

1 kWh/imp

10 11 12 13 14 15 16 17 18

L

N

+

+

S1

S2

I

P1 P2
