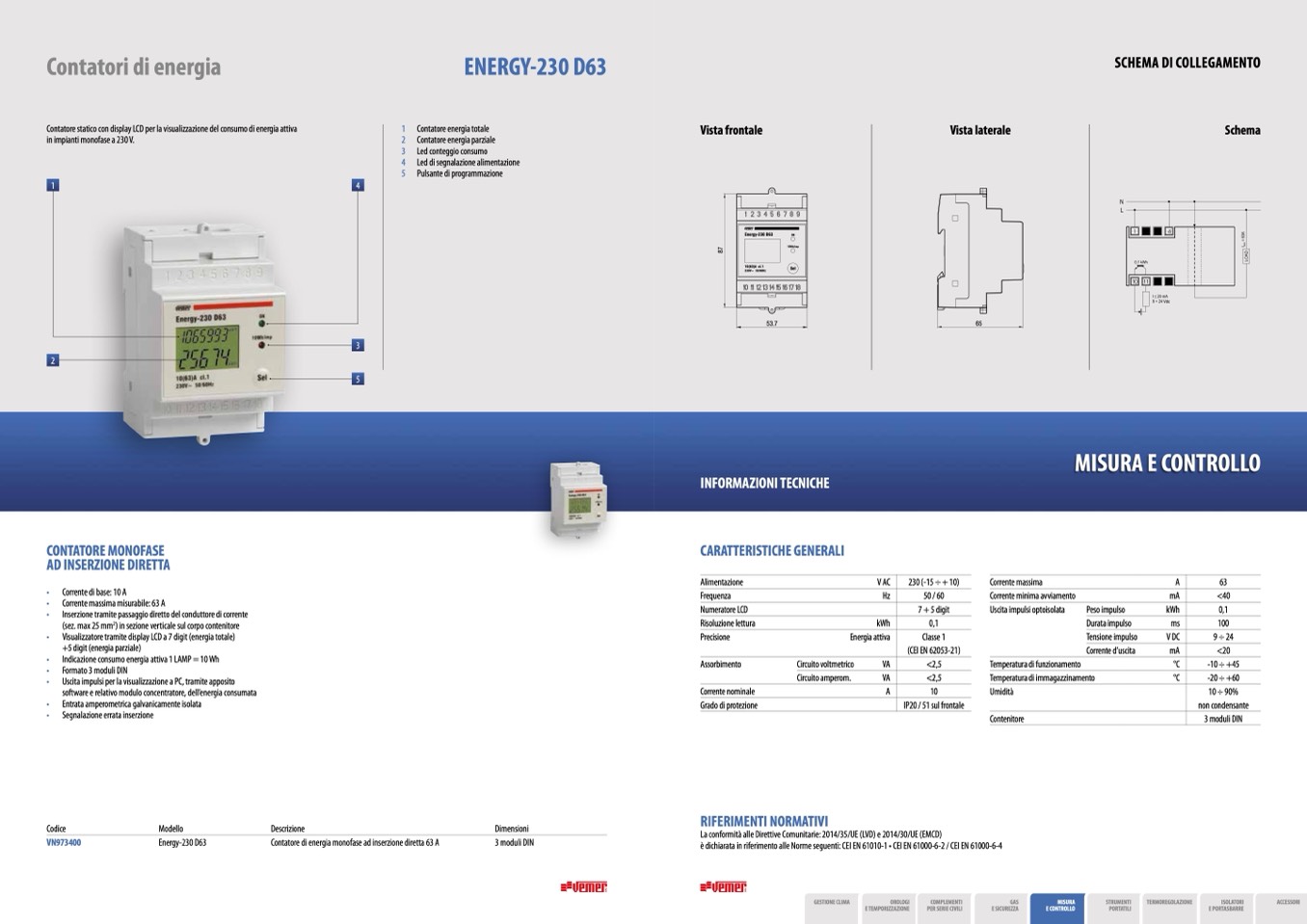

Contatori di energia

ENERGY-230 D63

SCHEMA DI COLLEGAMENTO

Contatore statico con display LCD per la visualizzazione del consumo di energia attiva

in impianti monofase a 230 V.

1 Contatore energia totale

2 Contatore energia parziale

3 Led conteggio consumo

4 Led di segnalazione alimentazione

5 Pulsante di programmazione

Vista frontale

Vista laterale

Schema

4

Vdc

2

3

5

53.7

65

1

MISURA E CONTROLLO

CONTATORE MONOFASE

AD INSERZIONE DIRETTA

• Corrente di base: 10 A

• Corrente massima misurabile: 63 A

• Inserzione tramite passaggio diretto del conduttore di corrente

(sez. max 25 mm

2

) in sezione verticale sul corpo contenitore

• Visualizzatore tramite display LCD a 7 digit (energia totale)

+5 digit (energia parziale)

• Indicazione consumo energia attiva 1 LAMP = 10 Wh

• Formato 3 moduli DIN

• Uscita impulsi per la visualizzazione a PC, tramite apposito

software e relativo modulo concentratore, dell’energia consumata

• Entrata amperometrica galvanicamente isolata

• Segnalazione errata inserzione

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Numeratore LCD

Risoluzione lettura

Codice

VN973400

Modello

Energy-230 D63

Descrizione

Contatore di energia monofase ad inserzione diretta 63 A

Dimensioni

3 moduli DIN

RIFERIMENTI NORMATIVI

Precisione

Assorbimento

Corrente nominale

Grado di protezione

kWh

Energia attiva

Circuito voltmetrico

Circuito amperom.

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

230 (-15 ÷ + 10)

50 / 60

7 + 5 digit

0,1

Classe 1

(CEI EN 62053-21)

VA

<2,5

VA

<2,5

A

10

IP20 / 51 sul frontale

Corrente massima

Corrente minima avviamento

Uscita impulsi optoisolata

Peso impulso

Durata impulso

Tensione impulso

Corrente d’uscita

A

63

mA

<40

kWh

0,1

ms

100

V DC

9 ÷ 24

mA

<20

°C

-10 ÷ +45

°C

-20 ÷ +60

10 ÷ 90%

non condensante

3 moduli DIN
