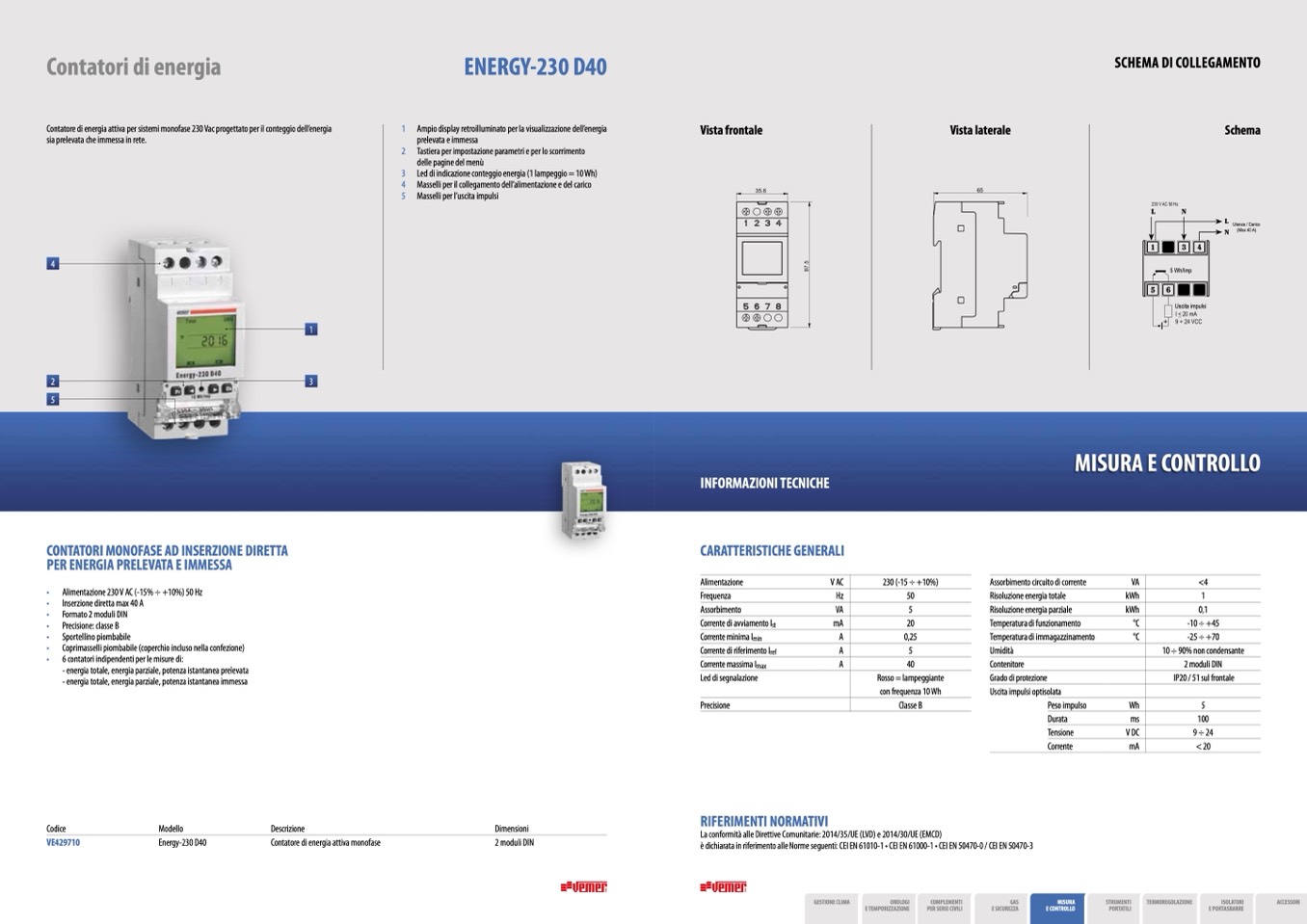

Contatori di energia

ENERGY-230 D40

SCHEMA DI COLLEGAMENTO

Contatore di energia attiva per sistemi monofase 230 Vac progettato per il conteggio dell’energia

sia prelevata che immessa in rete.

4

1

2

3

5

CONTATORI MONOFASE AD INSERZIONE DIRETTA

PER ENERGIA PRELEVATA E IMMESSA

1 Ampio display retroilluminato per la visualizzazione dell’energia

prelevata e immessa

2 Tastiera per impostazione parametri e per lo scorrimento

delle pagine del menù

3 Led di indicazione conteggio energia (1 lampeggio = 10 Wh)

4 Masselli per il collegamento dell’alimentazione e del carico

5 Masselli per l’uscita impulsi

Vista frontale

Vista laterale

Schema

Utenza / Carico

(Max 40 A)

• Alimentazione 230 V AC (-15% ÷ +10%) 50 Hz

• Inserzione diretta max 40 A

• Formato 2 moduli DIN

• Precisione: classe B

• Sportellino piombabile

• Coprimasselli piombabile (coperchio incluso nella confezione)

• 6 contatori indipendenti per le misure di:

- energia totale, energia parziale, potenza istantanea prelevata

- energia totale, energia parziale, potenza istantanea immessa

230 (-15 ÷ +10%)

50

5

20

0,25

5

40

Rosso = lampeggiante

con frequenza 10 Wh

Classe B

Assorbimento circuito di corrente

VA

Risoluzione energia totale

kWh

Risoluzione energia parziale

kWh

Temperatura di funzionamento

°C

Temperatura di immagazzinamento

°C

Umidità

Contenitore

Grado di protezione

Uscita impulsi optisolata

<4

1

0,1

-10 ÷ +45

-25 ÷ +70

10 ÷ 90% non condensante

2 moduli DIN

IP20 / 51 sul frontale

5

100

9 ÷ 24

< 20

Codice

VE429710

Modello

Energy-230 D40

Descrizione

Contatore di energia attiva monofase

Dimensioni

2 moduli DIN

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-1 • CEI EN 50470-0 / CEI EN 50470-3

278

279

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Assorbimento

VA

Corrente di avviamento Ist

mA

Corrente minima Imin

A

Corrente di riferimento Iref

A

Corrente massima Imax

A

Led di segnalazione

Precisione

RIFERIMENTI NORMATIVI

MISURA E CONTROLLO

GESTIONE CLIMA

OROLOGI

COMPLEMENTI

GAS

E TEMPORIZZAZIONE

PER SERIE CIVILI

E SICUREZZA

MISURA

STRUMENTI

E CONTROLLO

PORTATILI

TERMOREGOLAZIONE

ISOLATORI

E PORTASBARRE

ACCESSORI

Peso impulso

Wh

Durata

ms

Tensione

V DC

Corrente

mA

5 Wh/Imp

Uscita impulsi
