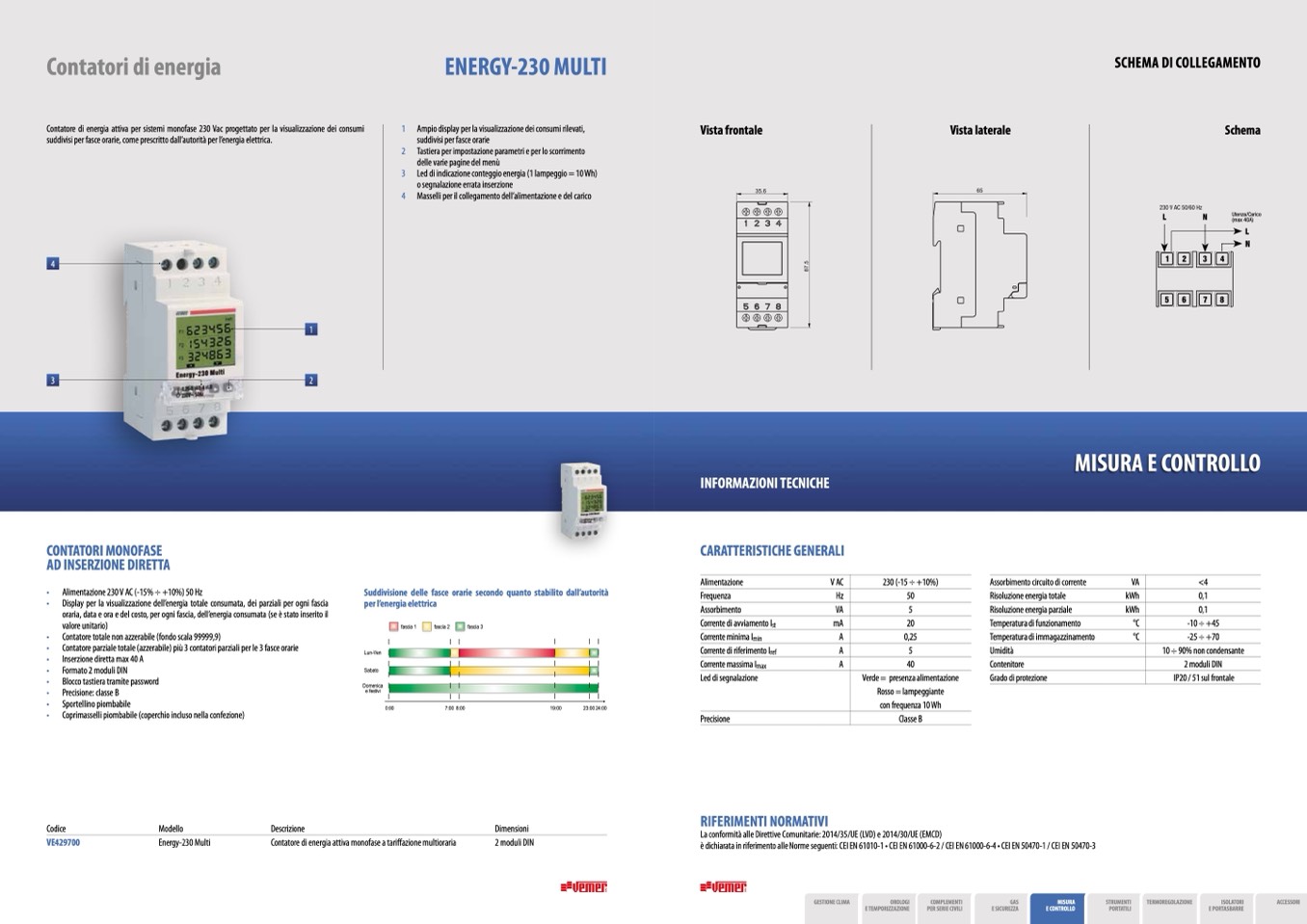

Contatori di energia

ENERGY-230 MULTI

SCHEMA DI COLLEGAMENTO

Contatore di energia attiva per sistemi monofase 230 Vac progettato per la visualizzazione dei consumi

suddivisi per fasce orarie, come prescritto dall’autorità per l’energia elettrica.

4

1 Ampio display per la visualizzazione dei consumi rilevati,

suddivisi per fasce orarie

2 Tastiera per impostazione parametri e per lo scorrimento

delle varie pagine del menù

3 Led di indicazione conteggio energia (1 lampeggio = 10 Wh)

o segnalazione errata inserzione

4 Masselli per il collegamento dell’alimentazione e del carico

Vista frontale

Vista laterale

Schema

Utenza/Carico

(max 40A)

3

2

CONTATORI MONOFASE

AD INSERZIONE DIRETTA

• Alimentazione 230 V AC (-15% ÷ +10%) 50 Hz

• Display per la visualizzazione dell’energia totale consumata, dei parziali per ogni fascia

oraria, data e ora e del costo, per ogni fascia, dell’energia consumata (se

è stato inserito il

valore unitario)

• Contatore totale non azzerabile (fondo scala 99999,9)

• Contatore parziale totale (azzerabile) più 3 contatori parziali per le 3 fasce orarie

• Inserzione diretta max 40 A

• Formato 2 moduli DIN

• Blocco tastiera tramite password

• Precisione: classe B

• Sportellino piombabile

• Coprimasselli piombabile (coperchio incluso nella confezione)

Suddivisione delle fasce

per l’energia elettrica

orarie secondo quanto stabilito

19:00

dall’autorità

23:0024:00

230 (-15 ÷ +10%)

50

5

20

0,25

5

40

Verde = presenza alimentazione

Rosso = lampeggiante

con frequenza 10 Wh

Classe B

Assorbimento circuito di corrente

Risoluzione energia totale

Risoluzione energia parziale

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

Contenitore

Grado di protezione

VA

kWh

kWh

°C

°C

<4

0,1

0,1

-10 ÷ +45

-25 ÷ +70

10 ÷ 90% non condensante

2 moduli DIN

IP20 / 51 sul frontale

Codice

VE429700

Modello

Energy-230 Multi

Descrizione

Contatore di energia attiva monofase a tariffazione multioraria

Dimensioni

2 moduli DIN

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4 • CEI EN 50470-1 / CEI EN 50470-3

1

Lun-Ven

Sabato

Domenica

e festivi

0:00

fascia 1

fascia 2

7:00 8:00

fascia 3

276

277

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Assorbimento

VA

Corrente di avviamento Ist

mA

Corrente minima Imin

A

Corrente di riferimento Iref

A

Corrente massima Imax

A

Led di segnalazione

Precisione
