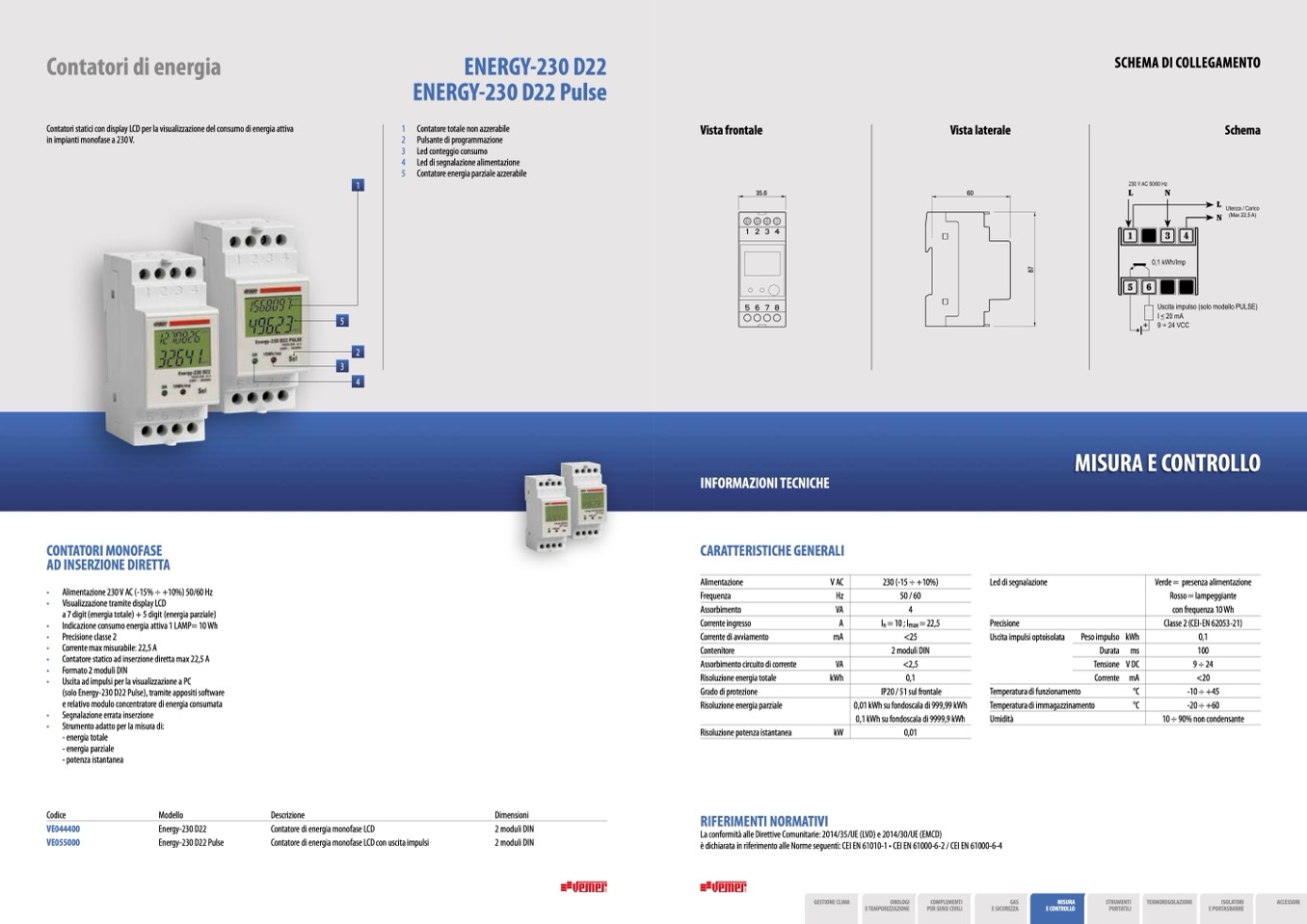

Contatori di energia

Contatori statici con display LCD per la visualizzazione del consumo di energia attiva

in impianti monofase a 230 V.

ENERGY-230 D22

ENERGY-230 D22 Pulse

1 Contatore totale non azzerabile

2 Pulsante di programmazione

3 Led conteggio consumo

4 Led di segnalazione alimentazione

5 Contatore energia parziale azzerabile

Vista frontale

35.6

Vista laterale

60

SCHEMA DI COLLEGAMENTO

Schema

5

2

3

4

1

MISURA E CONTROLLO

CONTATORI MONOFASE

AD INSERZIONE DIRETTA

• Alimentazione 230 V AC (-15% ÷ +10%) 50/60 Hz

• Visualizzazione tramite display LCD

a 7 digit (energia totale) + 5 digit (energia parziale)

• Indicazione consumo energia attiva 1 LAMP= 10 Wh

• Precisione classe 2

• Corrente max misurabile: 22,5 A

• Contatore statico ad inserzione diretta max 22,5 A

• Formato 2 moduli DIN

• Uscita ad impulsi per la visualizzazione a PC

(solo Energy-230 D22 Pulse), tramite appositi software

e relativo modulo concentratore di energia consumata

• Segnalazione errata inserzione

• Strumento adatto per la misura di:

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

230 (-15 ÷ +10%)

Led di segnalazione

Precisione

Uscita impulsi optoisolata

Temperatura di funzionamento

Temperatura di immagazzinamento

Verde = presenza alimentazione

Rosso = lampeggiante

con frequenza 10 Wh

Classe 2 (CEI-EN 62053-21)

0,1

100

9 ÷ 24

<20

-10 ÷ +45

-20 ÷ +60

10 ÷ 90% non condensante

Frequenza

Hz

50 / 60

Assorbimento

VA

4

Corrente ingresso

Corrente di avviamento

Contenitore

Assorbimento circuito di corrente

Risoluzione energia totale

Grado di protezione

Risoluzione energia parziale

Risoluzione potenza istantanea

RIFERIMENTI NORMATIVI

A

In = 10 ; Imax = 22,5

mA

<25

2 moduli DIN

VA

<2,5

kWh

0,1

IP20 / 51 sul frontale

0,01 kWh su fondoscala di 999,99 kWh

0,1 kWh su fondoscala di 9999,9 kWh

kW

0,01

Peso impulso

kWh

ms

V DC

mA

Durata

Tensione

Corrente

°C

°C

Umidità

- energia totale

- energia parziale

- potenza istantanea

Codice

VE044400

VE055000

Modello

Energy-230 D22

Energy-230 D22 Pulse

Descrizione

Contatore di energia monofase LCD

Contatore di energia monofase LCD con uscita impulsi

Dimensioni

2 moduli DIN

2 moduli DIN

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
