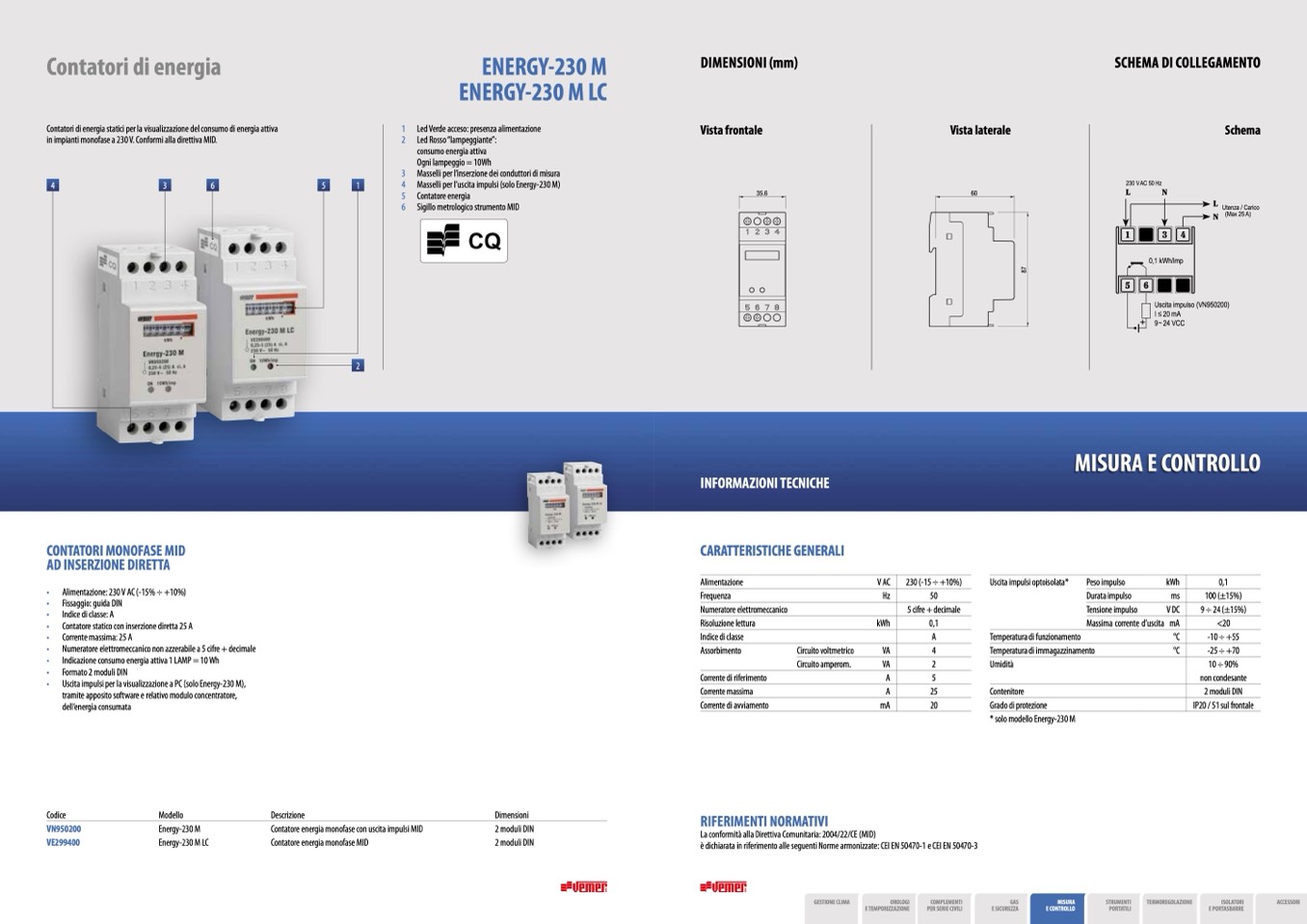

Contatori di energia

Contatori di energia statici per la visualizzazione del consumo di energia attiva

in impianti monofase a 230 V. Conformi alla direttiva MID.

4

3

6

5

ENERGY-230 M

ENERGY-230 M LC

1 Led Verde acceso: presenza alimentazione

2 Led Rosso “lampeggiante”:

consumo energia attiva

Ogni lampeggio = 10Wh

3 Masselli per l’inserzione dei conduttori di misura

4 Masselli per l’uscita impulsi (solo Energy-230 M)

5 Contatore energia

6 Sigillo metrologico strumento MID

DIMENSIONI (mm)

Vista frontale

35.6

Vista laterale

60

SCHEMA DI COLLEGAMENTO

Schema

230 VAC 50 Hz

Utenza / Carico

(Max 25 A)

Uscita impulso (VN950200)

I 20 mA

9 24 VCC

0,1 kWh/imp

2

1

CONTATORI MONOFASE MID

AD INSERZIONE DIRETTA

• Alimentazione: 230 V AC (-15% ÷ +10%)

• Fissaggio: guida DIN

• Indice di classe: A

• Contatore statico con inserzione diretta 25 A

• Corrente massima: 25 A

• Numeratore elettromeccanico non azzerabile a 5 cifre + decimale

• Indicazione consumo energia attiva 1 LAMP = 10 Wh

• Formato 2 moduli DIN

• Uscita impulsi per la visualizzazione a PC (solo Energy-230 M),

tramite apposito software e relativo modulo concentratore,

dell’energia consumata

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Numeratore elettromeccanico

230 (-15 ÷ +10%)

50

5 cifre + decimale

Uscita impulsi optoisolata*

Peso impulso

Durata impulso

Tensione impulso

Massima corrente d’uscita

kWh

0,1

ms

100 (±15%)

V DC

9 ÷ 24 (±15%)

mA

<20

°C

-10 ÷ +55

°C

-25 ÷ +70

10 ÷ 90%

Codice

VN950200

VE299400

Modello

Energy-230 M

Energy-230 M LC

Descrizione

Contatore energia monofase con uscita impulsi MID

Contatore energia monofase MID

Dimensioni

2 moduli DIN

2 moduli DIN

RIFERIMENTI NORMATIVI

La conformità alla Direttiva Comunitaria: 2004/22/CE (MID)

è dichiarata in riferimento alle seguenti Norme armonizzate: CEI

273

EN 50470-1 e CEI EN 50470-3

Risoluzione lettura

Indice di classe

Assorbimento

Corrente di riferimento

Corrente massima

Corrente di avviamento

Circuito voltmetrico

Circuito amperom.

kWh

0,1

A

VA

4

VA

2

A

5

A

25

mA

20

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità

Contenitore

Grado di protezione

* solo modello Energy-230 M

non condesante

2 moduli DIN

IP20 / 51 sul frontale
