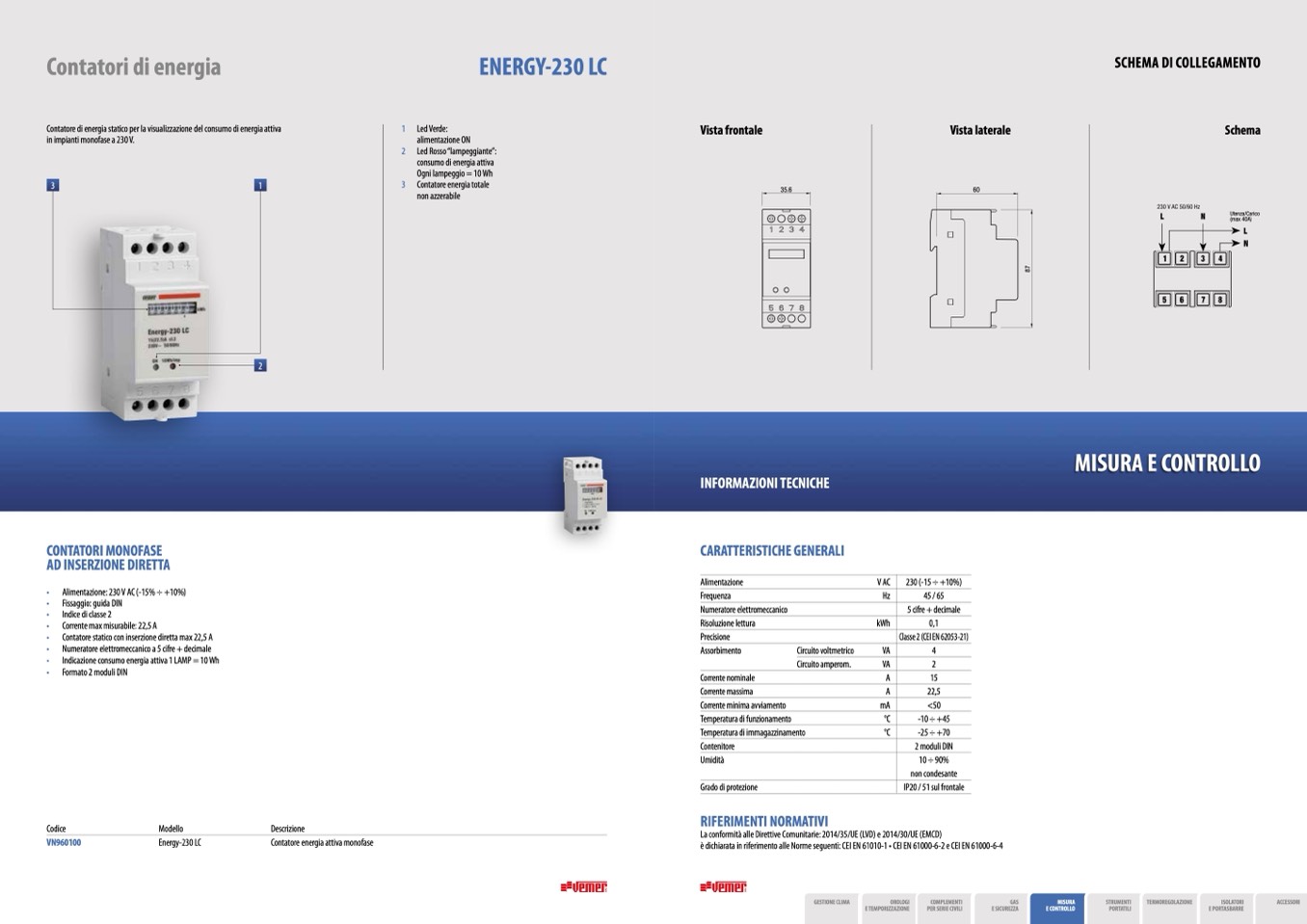

Contatori di energia

ENERGY-230 LC

SCHEMA DI COLLEGAMENTO

Contatore di energia statico per la visualizzazione del consumo di energia attiva

in impianti monofase a 230 V.

1 Led Verde:

alimentazione ON

2 Led Rosso “lampeggiante”:

consumo di energia attiva

Ogni lampeggio = 10 Wh

3 Contatore energia totale

non azzerabile

Vista frontale

Vista laterale

60

Schema

Utenza/Carico

(max 40A)

3

1

35.6

2

MISURA E CONTROLLO

CONTATORI MONOFASE

AD INSERZIONE DIRETTA

• Alimentazione: 230 V AC (-15% ÷ +10%)

• Fissaggio: guida DIN

• Indice di classe 2

• Corrente max misurabile: 22,5 A

• Contatore statico con inserzione diretta max 22,5 A

• Numeratore elettromeccanico a 5 cifre + decimale

• Indicazione consumo energia attiva 1 LAMP = 10 Wh

• Formato 2 moduli DIN

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Numeratore elettromeccanico

Risoluzione lettura

230 (-15 ÷ +10%)

45 / 65

5 cifre + decimale

Codice

VN960100

Modello

Energy-230 LC

Descrizione

Contatore energia attiva monofase

Corrente nominale

Corrente massima

Corrente minima avviamento

Temperatura di funzionamento

Temperatura di immagazzinamento

Contenitore

Umidità

Grado di protezione

RIFERIMENTI NORMATIVI

Precisione

Assorbimento

Circuito voltmetrico

Circuito amperom.

kWh

0,1

Classe 2 (CEI EN 62053-21)

VA

4

VA

2

A

15

A

22,5

mA

<50

°C

-10 ÷ +45

°C

-25 ÷ +70

2 moduli DIN

10 ÷ 90%

non condesante

IP20 / 51 sul frontale

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 e CEI EN 61000-6-4
