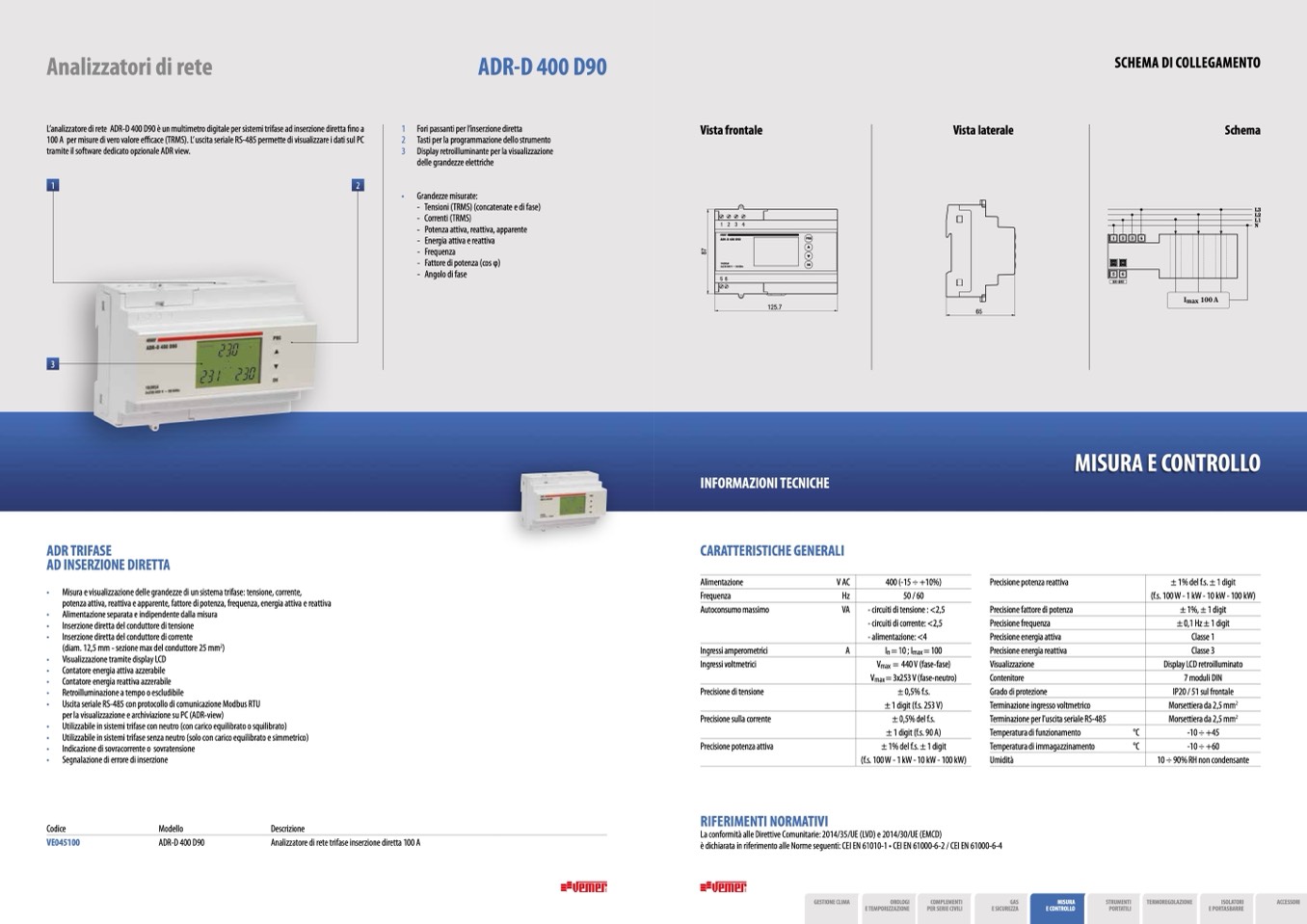

Analizzatori di rete
ADR-D 400 D90
SCHEMA DI COLLEGAMENTO
L’analizzatore di rete ADR-D 400 D90 è un multimetro digitale per sistemi trifase ad inserzione diretta fino a
100 A per misure di vero valore efficace (TRMS). L’ uscita seriale RS-485 permette di visualizzare i dati sul PC
tramite il software dedicato opzionale ADR view.
1
2
3
ADR TRIFASE
AD INSERZIONE DIRETTA
• Misura e visualizzazione delle grandezze di un sistema trifase: tensione, corrente,
potenza attiva, reattiva e apparente, fattore di potenza, frequenza, energia attiva e reattiva
• Alimentazione separata e indipendente dalla misura
• Inserzione diretta del conduttore di tensione
• Inserzione diretta del conduttore di corrente
(diam. 12,5 mm - sezione max del conduttore 25 mm
2
)
• Visualizzazione tramite display LCD
• Contatore energia attiva azzerabile
• Contatore energia reattiva azzerabile
• Retroilluminazione a tempo o escludibile
• Uscita seriale RS-485 con protocollo di comunicazione Modbus RTU
per la visualizzazione e archiviazione su PC (ADR-view)
• Utilizzabile in sistemi trifase con neutro (con carico equilibrato o squilibrato)
• Utilizzabile in sistemi trifase senza neutro (solo con carico equilibrato e simmetrico)
• Indicazione di sovracorrente o sovratensione
• Segnalazione di errore di inserzione
1 Fori passanti per l’inserzione diretta
2 Tasti per la programmazione dello strumento
3 Display retroilluminante per la visualizzazione
delle grandezze elettriche
• Grandezze misurate:
- Tensioni (TRMS) (concatenate e di fase)
- Correnti (TRMS)
- Potenza attiva, reattiva, apparente
- Energia attiva e reattiva
- Frequenza
- Fattore di potenza (cos φ)
- Angolo di fase
Vista frontale
Vista laterale
Schema
8
7
Codice
VE045100
Modello
ADR-D 400 D90
Descrizione
Analizzatore di rete trifase inserzione diretta 100 A
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
256
257
125.7
65
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
MISURA E CONTROLLO
Alimentazione
Frequenza
Autoconsumo massimo
Ingressi amperometrici
Ingressi voltmetrici
Precisione di tensione
Precisione sulla corrente
Precisione potenza attiva
RIFERIMENTI NORMATIVI
V AC
Hz
VA
A
400 (-15 ÷ +10%)
50 / 60
- circuiti di tensione : <2,5
- circuiti di corrente: <2,5
- alimentazione: <4
In = 10 ; Imax = 100
Vmax = 440 V (fase-fase)
Vmax = 3x253 V (fase-neutro)
± 0,5% f.s.
± 1 digit (f.s. 253 V)
± 0,5% del f.s.
± 1 digit (f.s. 90 A)
± 1% del f.s. ± 1 digit
(f.s. 100 W - 1 kW - 10 kW - 100 kW)
Precisione potenza reattiva
Precisione fattore di potenza
Precisione frequenza
Precisione energia attiva
Precisione energia reattiva
Visualizzazione
Contenitore
Grado di protezione
Terminazione ingresso voltmetrico
Terminazione per l’uscita seriale RS-485
Temperatura di funzionamento
Temperatura di immagazzinamento
Umidità
± 1% del f.s. ± 1 digit
(f.s. 100 W - 1 kW - 10 kW - 100 kW)
± 1%, ± 1 digit
± 0,1 Hz ± 1 digit
Classe 1
Classe 3
Display LCD retroilluminato
7 moduli DIN
IP20 / 51 sul frontale
Morsettiera da 2,5 mm
2
Morsettiera da 2,5 mm
2
-10 ÷ +45
-10 ÷ +60
10 ÷ 90% RH non condensante
