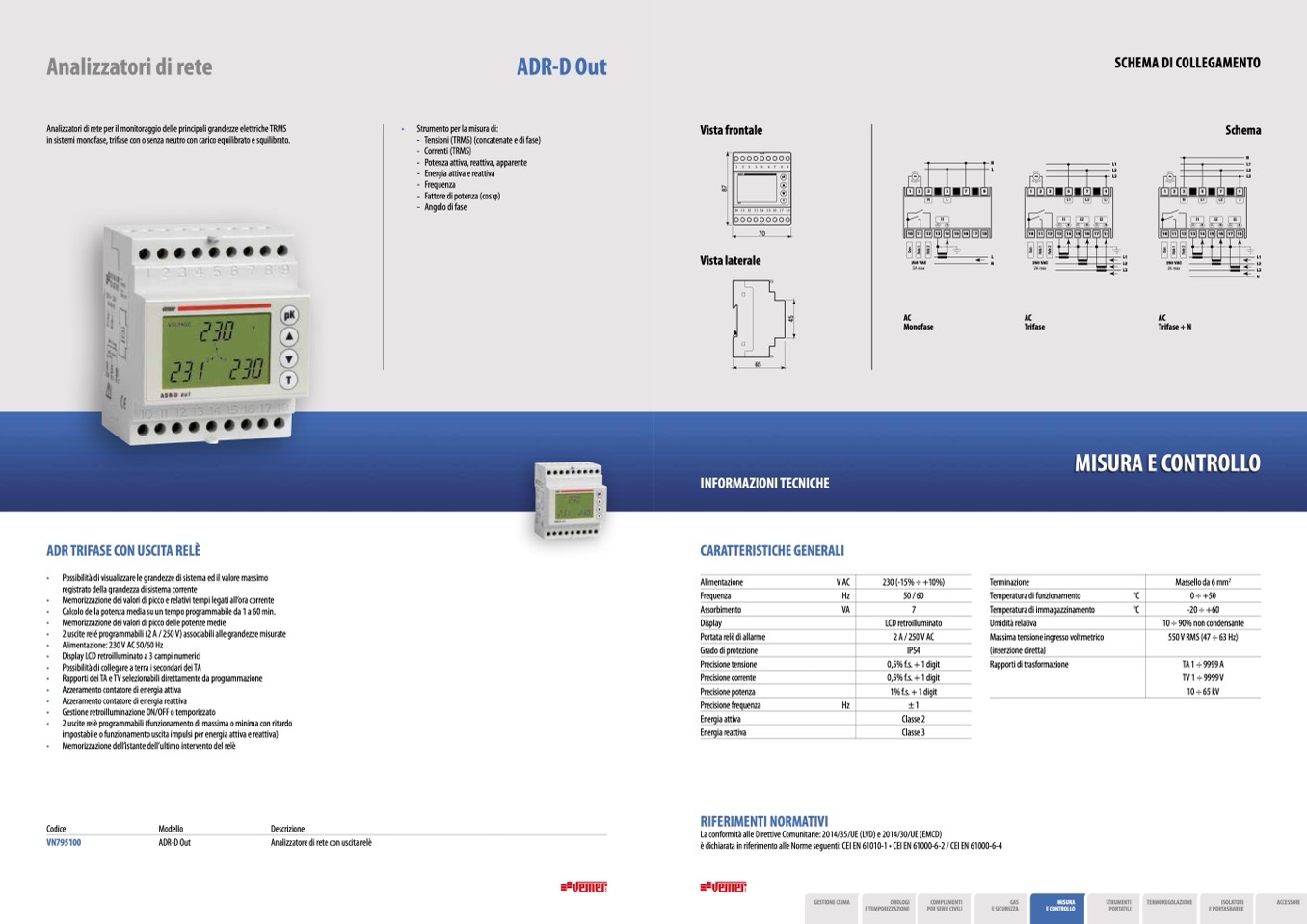

Analizzatori di rete

ADR-D Out

SCHEMA DI COLLEGAMENTO

Analizzatori di rete per il monitoraggio delle principali grandezze elettriche TRMS

in sistemi monofase, trifase con o senza neutro con carico equilibrato e squilibrato.

• Strumento per la misura di:

- Tensioni (TRMS) (concatenate e di fase)

- Correnti (TRMS)

- Potenza attiva, reattiva, apparente

- Energia attiva e reattiva

- Frequenza

- Fattore di potenza (cos φ)

- Angolo di fase

Vista frontale

70

Vista laterale

65

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

Frequenza

Hz

Assorbimento

VA

Display

Portata relè di allarme

Grado di protezione

Precisione tensione

Precisione corrente

Precisione potenza

Precisione frequenza

Hz

Energia attiva

Energia reattiva

RIFERIMENTI NORMATIVI

Schema

4

5

8

7

ADR TRIFASE CON USCITA RELÈ

• Possibilità di visualizzare le grandezze di sistema ed il valore massimo

registrato della grandezza di sistema corrente

• Memorizzazione dei valori di picco e relativi tempi legati all’ora corrente

• Calcolo della potenza media su un tempo programmabile da 1 a 60 min.

• Memorizzazione dei valori di picco delle potenze medie

• 2 uscite relé programmabili (2 A / 250 V) associabili alle grandezze misurate

• Alimentazione: 230 V AC 50/60 Hz

• Display LCD retroilluminato a 3 campi numerici

• Possibilità di collegare a terra i secondari dei TA

• Rapporti dei TA e TV selezionabili direttamente da programmazione

• Azzeramento contatore di energia attiva

• Azzeramento contatore di energia reattiva

• Gestione retroilluminazione ON/OFF o temporizzato

• 2 uscite relè programmabili (funzionamento di massima o minima con ritardo

impostabile o funzionamento uscita impulsi per energia attiva e reattiva)

• Memorizzazione dell’istante dell’ultimo intervento del relè

230 (-15% ÷ +10%)

50 / 60

7

LCD retroilluminato

2 A / 250 V AC

IP54

0,5% f.s. + 1 digit

0,5% f.s. + 1 digit

1% f.s. + 1 digit

± 1

Classe 2

Classe 3

Terminazione

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità relativa

Massima tensione ingresso voltmetrico

(inserzione diretta)

Rapporti di trasformazione

°C

°C

Massello da 6 mm

2

0 ÷ +50

-20 ÷ +60

10 ÷ 90% non condensante

550 V RMS (47 ÷ 63 Hz)

TA 1 ÷ 9999 A

TV 1 ÷ 9999 V

10 ÷ 65 kV

Codice

VN795100

Modello

ADR-D Out

Descrizione

Analizzatore di rete con uscita relè

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4

254

255

AC

AC

AC

Monofase

Trifase

Trifase + N
