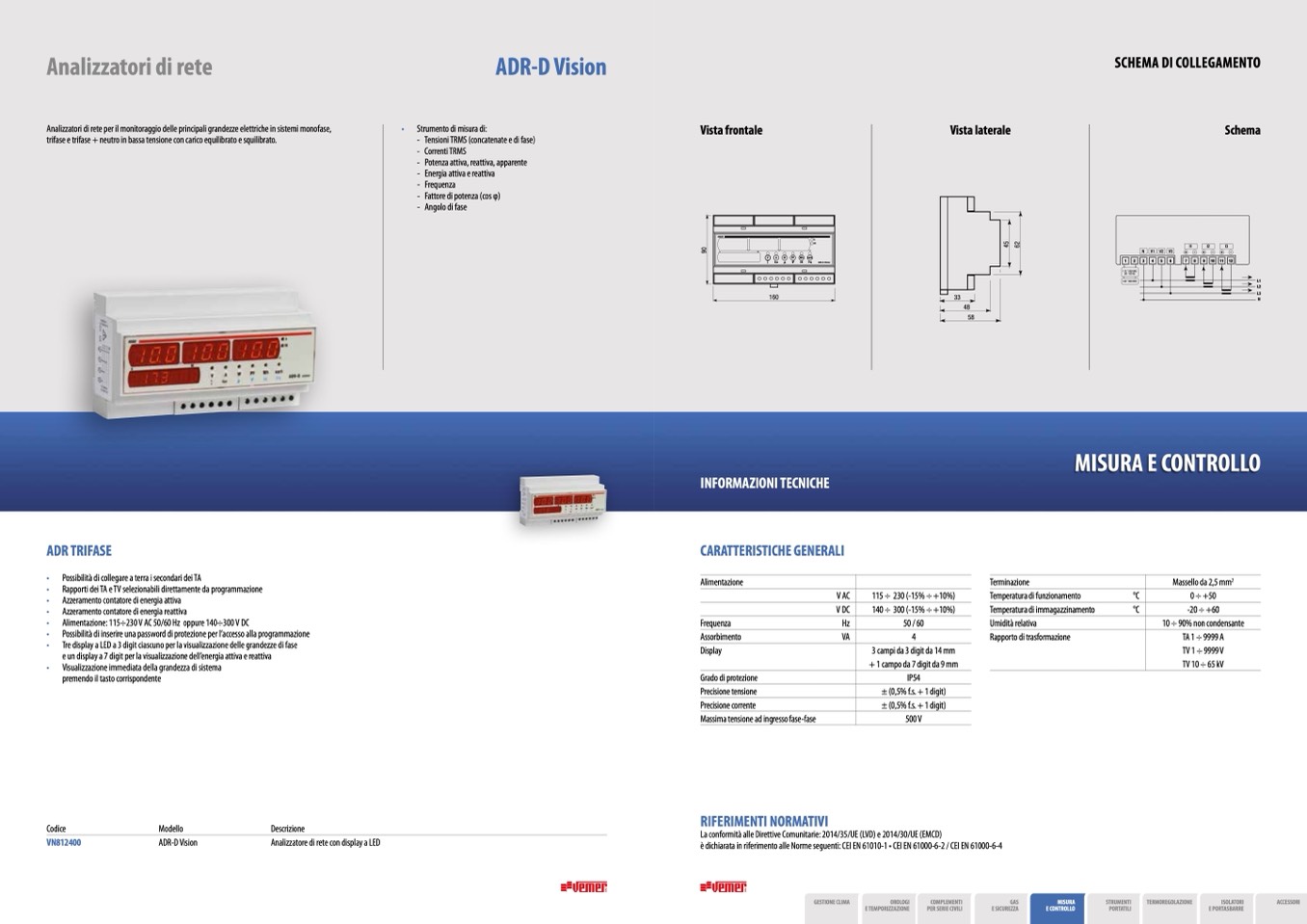

Analizzatori di rete

ADR-D Vision

SCHEMA DI COLLEGAMENTO

Analizzatori di rete per il monitoraggio delle principali grandezze elettriche in sistemi monofase,

trifase e trifase + neutro in bassa tensione con carico equilibrato e squilibrato.

• Strumento di misura di:

- Tensioni TRMS (concatenate e di fase)

- Correnti TRMS

- Potenza attiva, reattiva, apparente

- Energia attiva e reattiva

- Frequenza

- Fattore di potenza (cos φ)

- Angolo di fase

Vista frontale

Vista laterale

Schema

L1

115 ̃ 230 VAC

50-60Hz

140 ̃ 300 VDC

160

33

48

58

MISURA E CONTROLLO

ADR TRIFASE

• Possibilità di collegare a terra i secondari dei TA

• Rapporti dei TA e TV selezionabili direttamente da programmazione

• Azzeramento contatore di energia attiva

• Azzeramento contatore di energia reattiva

• Alimentazione: 115÷230 V AC 50/60 Hz oppure 140÷300 V DC

• Possibilità di inserire una password di protezione per l’accesso alla programmazione

• Tre display a LED a 3 digit ciascuno per la visualizzazione delle grandezze di fase

e un display a 7 digit per la visualizzazione dell’energia attiva e reattiva

• Visualizzazione immediata della grandezza di sistema

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

Frequenza

Assorbimento

Display

Grado di protezione

Precisione tensione

Precisione corrente

Massima tensione ad ingresso fase-fase

RIFERIMENTI NORMATIVI

V AC

115 ÷ 230 (-15% ÷ +10%)

V DC

140 ÷ 300 (-15% ÷ +10%)

Hz

50 / 60

VA

4

3 campi da 3 digit da 14 mm

+ 1 campo da 7 digit da 9 mm

IP54

± (0,5% f.s. + 1 digit)

± (0,5% f.s. + 1 digit)

500 V

Terminazione

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità relativa

Rapporto di trasformazione

°C

°C

Massello da 2,5 mm

2

0 ÷ +50

-20 ÷ +60

10 ÷ 90% non condensante

TA 1 ÷ 9999 A

TV 1 ÷ 9999V

TV 10 ÷ 65 kV

premendo il tasto corrispondente

Codice

VN812400

Modello

ADR-D Vision

Descrizione

Analizzatore di rete con display a LED

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 61010-1 • CEI EN 61000-6-2 / CEI EN 61000-6-4
